Keysight E5047A PN3 Анализатор источника сигнала

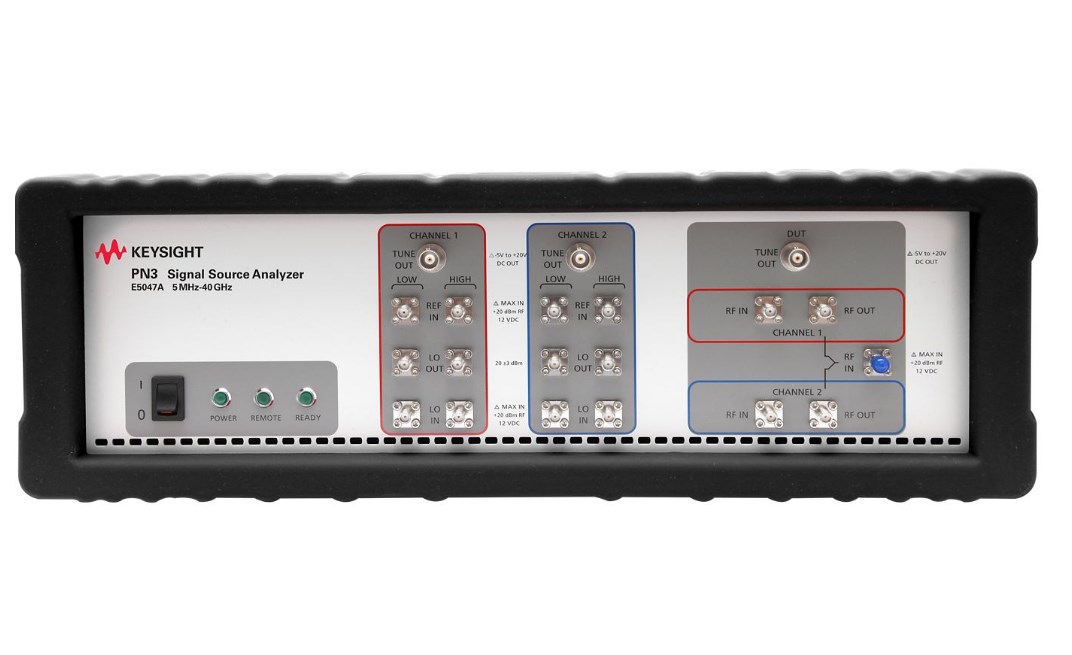

E5047A PN3: Экспертный анализатор источника сигнала Keysight (5 МГц – 40 ГГц)

E5047A PN3 — это высококлассный анализатор источника сигнала Keysight, специально разработанный для точного измерения и характеризации спектральной чистоты высокочастотных источников. Модель E5047A PN3 охватывает широкий частотный диапазон от 5 мегагерц (МГц) до 40 гигагерц (ГГц), что делает его незаменимым инструментом в разработке передовых радиолокационных систем, спутниковой связи, высокоскоростных беспроводных коммуникаций (5G) и прецизионных систем синхронизации. E5047A PN3 обеспечивает инженеров критически важными данными о шуме, джиттере и стабильности, необходимыми для достижения максимальной производительности системы.

Преимущества Keysight E5047A PN3

• Система с двумя каналами и взаимной корреляцией (Two-Channel Cross-Correlation System): Это ключевое преимущество E5047A PN3. Использование двух каналов и алгоритмов взаимной корреляции позволяет инструменту эффективно исключать собственный шум (собственные шумы) прибора из измерений, обеспечивая тем самым беспрецедентно низкий уровень собственных шумов и высочайшую чувствительность при измерении абсолютного фазового шума.
• Широкий частотный диапазон: Покрытие от 5 МГц до 40 ГГц позволяет анализировать широкий спектр источников, от кварцевых генераторов (КГ) и генераторов, управляемых напряжением (ГУН), до сложных синтезаторов частоты, работающих на микроволновых (СВЧ) частотах.
• Комплексная характеризация источника сигнала:
• Измерение аддитивного (остаточного) фазового шума: E5047A PN3 позволяет точно измерять шум, который добавляется активным компонентом (например, усилителем или преобразователем частоты), что важно для оценки вклада каждого элемента в общую нестабильность системы.
• Измерение переходных процессов (Transient Measurements): Инструмент измеряет изменение частоты, фазы или мощности во времени. Это критически важно для характеризации синтезаторов с фазовой автоподстройкой частоты (ФАПЧ, или PLL — Phase-Locked Loop) при переключении частоты, позволяя инженеру оптимизировать время установления (settling time) и уменьшить эффект «шпор» (spurious emissions) при переходе.
• Анализ амплитудного шума (AM Noise): Дополнительная функция для полной оценки спектральной чистоты.
• Интегрированная система питания и управления:

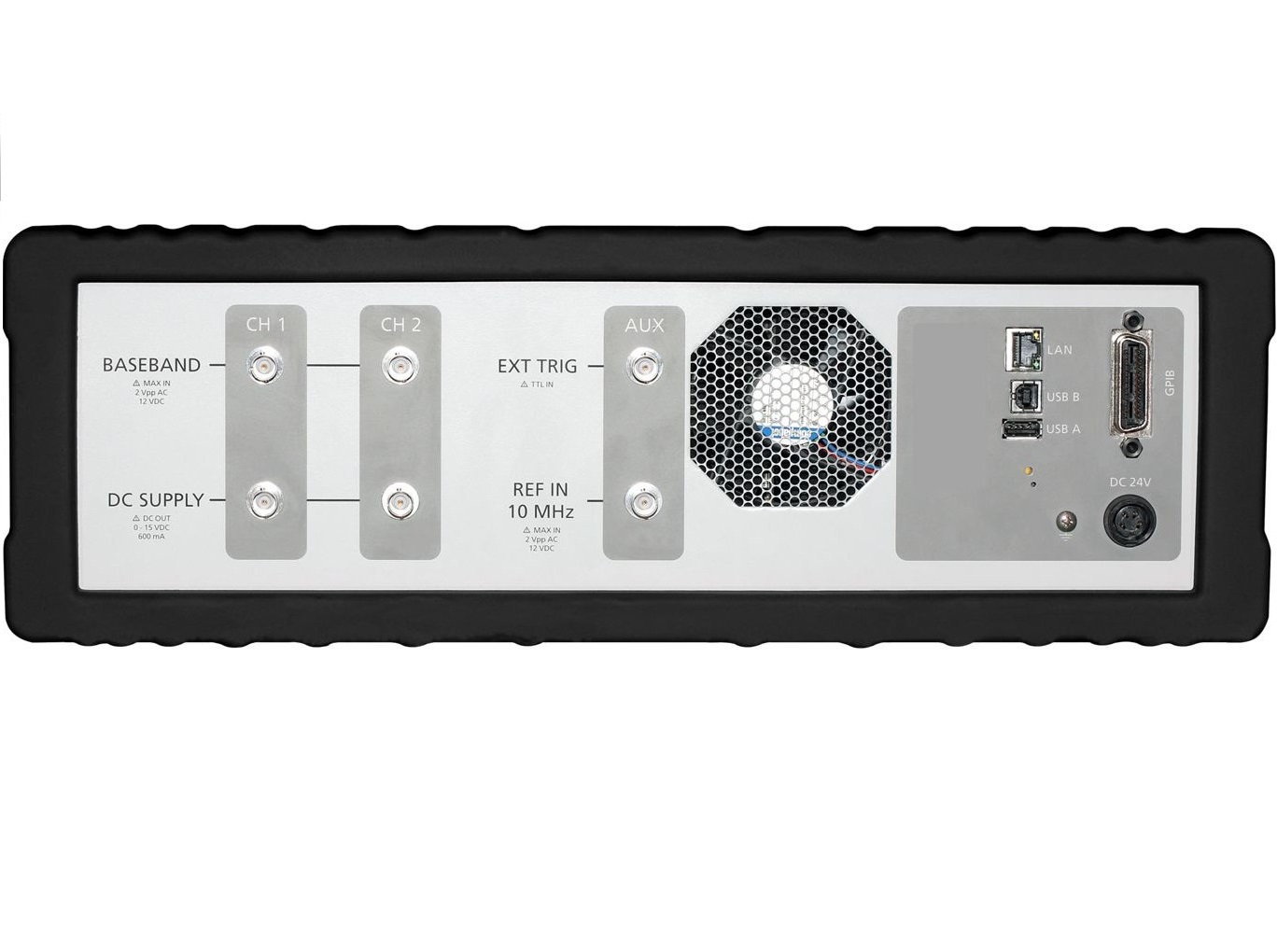

• Встроенные источники постоянного тока с низким уровнем шума (Low Noise DC Supplies): E5047A PN3 оснащен двумя программируемыми источниками постоянного тока (до 15 В и 550 мА), а также тремя напряжениями настройки с низким уровнем шума (от -5 В до +22 В). Эти возможности позволяют питать и управлять генераторами, управляемыми напряжением (ГУН / VCO), непосредственно от анализатора, минимизируя влияние внешних помех на измерения.
• Функции анализа и спектральный мониторинг:
• Анализ быстрого преобразования Фурье (БПФ) / FFT: Два канала БПФ с полосой 100 МГц для детального анализа помех в базовой полосе.
• Спектральный монитор: Позволяет визуально контролировать узкополосный спектр сигнала для обнаружения паразитных составляющих.

Применение Keysight E5047A PN3

Анализатор источника сигнала E5047A PN3 применяется везде, где качество опорных или генерируемых сигналов является критически важным фактором производительности системы:

• Радиочастотная (РЧ) и Микроволновая (СВЧ) техника: Характеризация генераторов в передающих и приемных трактах, включая гетеродины, синтезаторы частоты и фазовращатели в радиолокационных системах и электронных средствах противодействия.
• Телекоммуникации и связь: Оценка стабильности тактовых генераторов и ФАПЧ-систем в высокоскоростных цифровых линиях связи и системах 5G, где фазовый шум напрямую влияет на коэффициент ошибок по битам (BER – Bit Error Rate).
• Аэрокосмическая и оборонная промышленность: Тестирование генераторов для прецизионных измерительных систем, радаров и навигационного оборудования, где требуется минимальный джиттер и максимальная спектральная чистота.
• Разработка генераторов и кварцевых резонаторов: Полная характеризация новых генераторов, включая измерения частоты, мощности и зависимости от напряжения питания.

Комплектация Keysight E5047A PN3

Стандартная комплектация анализатора источника сигнала E5047A PN3 включает все необходимое для проведения базовых измерений фазового шума в указанном диапазоне:

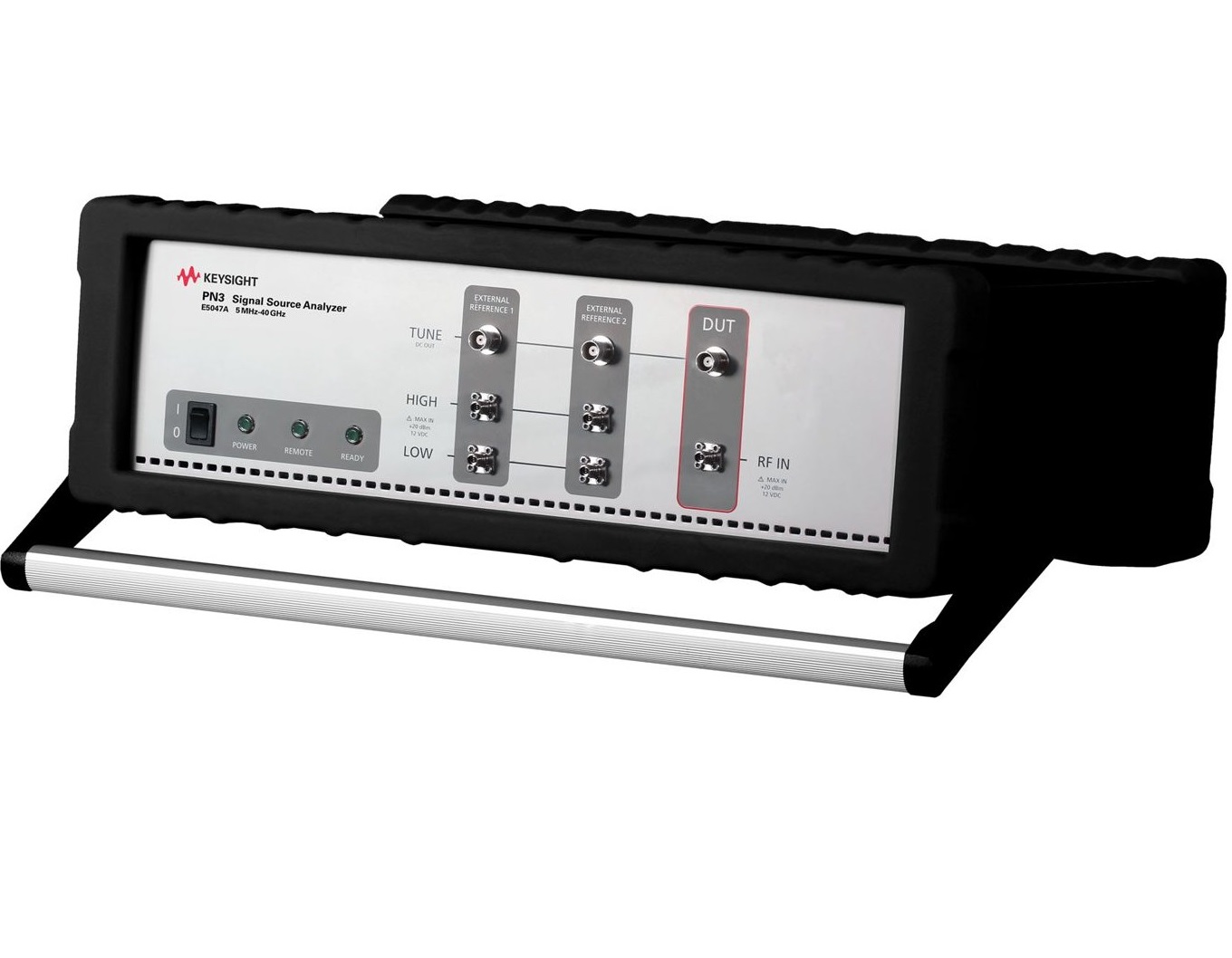

• Основной блок анализатора источника сигнала E5047A PN3.
• Встроенный сенсорный графический пользовательский интерфейс (GUI — Graphical User Interface) и дисплей для интуитивного управления.
• Внутренние источники постоянного тока с низким уровнем помех и напряжениями настройки.
• Сетевой кабель и руководство пользователя.
• Для расширенных измерений доступны опции, такие как:
• Опции для измерения фазового шума импульсных сигналов (Pulsed Phase Noise Measurement).
• Дополнительные опции для расширения частотного диапазона и чувствительности.
