Keysight E5046A PN3 Анализатор источника сигнала

Keysight E5046A PN3: Эталон точности и надежности в СВЧ-измерениях

E5046A PN3 Анализатор источника сигнала от компании Keysight Technologies (ранее Agilent Technologies) – это высокоинтегрированное и компактное инженерное решение для точного измерения и анализа характеристик высокочастотных источников. Прибор охватывает широкий частотный диапазон от 5 МГц до 26 ГГц (26,5 ГГц при использовании определенных опций) и является критически важным для разработки и тестирования современных беспроводных систем, радаров и спутникового оборудования. Благодаря архитектуре, основанной на высокочувствительной корреляционной методике, Keysight E5046A PN3 обеспечивает максимальную достоверность результатов при анализе ключевых параметров сигнала, таких как фазовый шум (PN, Phase Noise), амплитудный шум (AM noise), нестабильность частоты и переходные процессы (транзиенты).

Преимущества Keysight E5046A PN3

Выбор анализатора E5046A PN3 обусловлен уникальным сочетанием технических характеристик и функциональных возможностей:

• Выдающаяся чувствительность фазового шума (PN): Прибор демонстрирует одно из лучших в отрасли значений чувствительности, что критично для тестирования высококачественных генераторов. Например, типовая чувствительность абсолютного фазового шума при несущей частоте 10 ГГц может достигать -140 дБн/Гц при отстройке 10 кГц и до -155 дБн/Гц при отстройке 1 МГц (при входной мощности $\geq 5 \text{ дБм}$ и одной корреляции).
• Широкий диапазон отстроек: E5046A PN3 позволяет анализировать отстройки частоты от 0,01 Гц до 100 МГц, обеспечивая детальную картину шума как вблизи несущей, так и на больших смещениях.
• Высокоинтегрированная тестовая платформа: Прибор включает два программируемых низкошумящих источника постоянного тока (DC supplies) с максимальным напряжением до 15 В и током до 500 мА, а также три низкошумящих источника настроечного напряжения в диапазоне от -5 В до +20 В. Это позволяет инженерам напрямую подключать и характеризовать генераторы, управляемые напряжением (VCO), и петли ФАПЧ (PLL).
• Динамический диапазон входной мощности: Широкий диапазон входной мощности от -15 дБм до +20 дБм обеспечивает гибкость при подключении различных источников сигнала без необходимости в дополнительных аттенюаторах или усилителях.
• Высокая скорость измерения: Анализатор значительно сокращает время тестирования: измерения фазового шума могут быть выполнены всего за 0,45 секунды (типовое значение для отстройки от 1 кГц до 100 МГц).
• Измерение импульсного PN: Опциональная функция для анализа фазового шума импульсных сигналов (например, опции 006/007) поддерживает минимальную длительность импульса от 50 нс и частоту повторения импульсов (PRF) от 500 Гц, что делает его незаменимым для тестирования радаров.

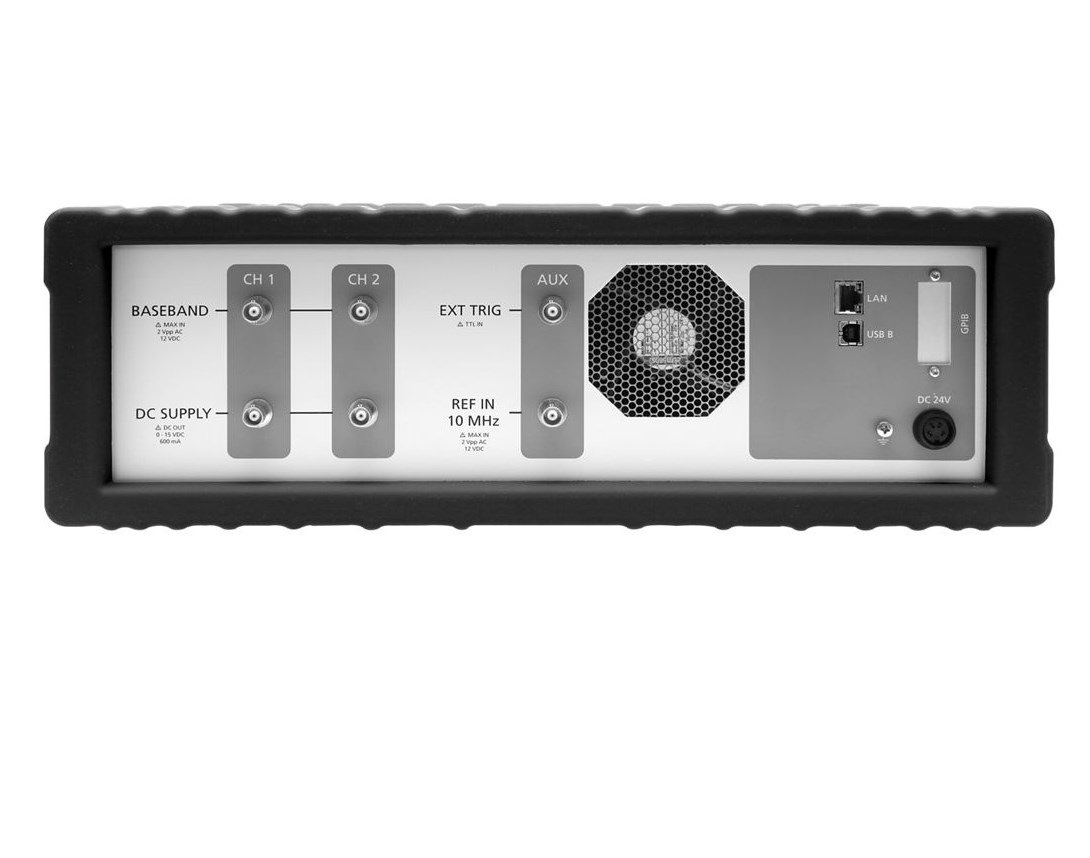

• Интерфейсы: Поддержка стандартных интерфейсов, таких как LAN (VXI-11), USBTMC и опционально GPIB (General Purpose Interface Bus), обеспечивает простую интеграцию в автоматизированные измерительные системы (АИС).

Применение Keysight E5046A PN3

Анализатор источника сигнала E5046A PN3 критически важен в следующих ключевых областях:

• Радиочастотная/СВЧ-разработка: Оптимизация и характеризация синтезаторов частоты, Генераторов, управляемых напряжением (VCO), диэлектрических резонаторов (DRO) и других активных компонентов с точки зрения их спектральной чистоты.
• Аэрокосмическая и Оборонная Промышленность: Тестирование гетеродинов и передающих источников для высокоточных радиолокационных систем, где фазовый шум напрямую влияет на разрешающую способность и дальность.
• Высокоскоростная передача данных: Анализ джиттера (Jitter) и временной нестабильности (Time Stability Analysis) опорных тактовых частот и источников для стандартов связи, включая 5G и спутниковые системы.
• Анализ переходных процессов: Измерение частотных и мощностных транзиентов в широкой полосе до 4,8 ГГц (широкополосный режим) с временным разрешением до 10 нс, что позволяет точно оценить поведение переключающихся источников.

Комплектация Keysight E5046A

Стандартная поставка анализатора E5046A PN3 включает:

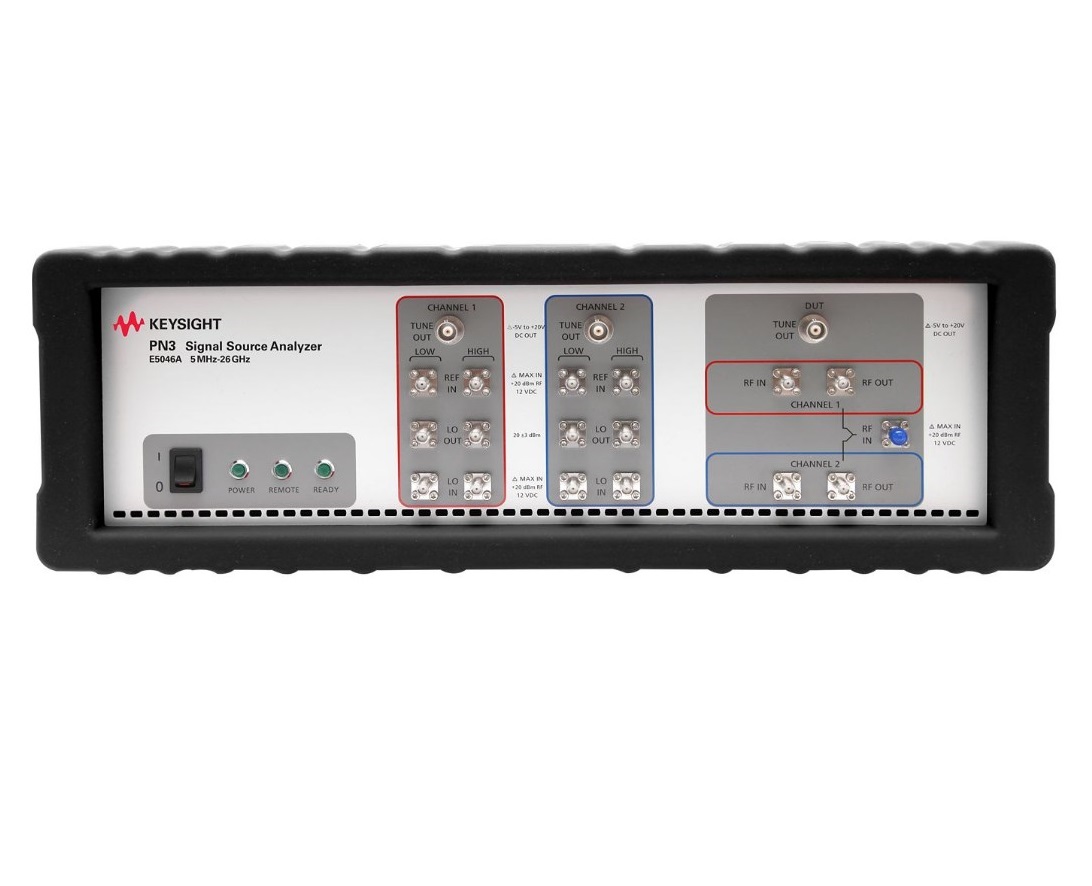

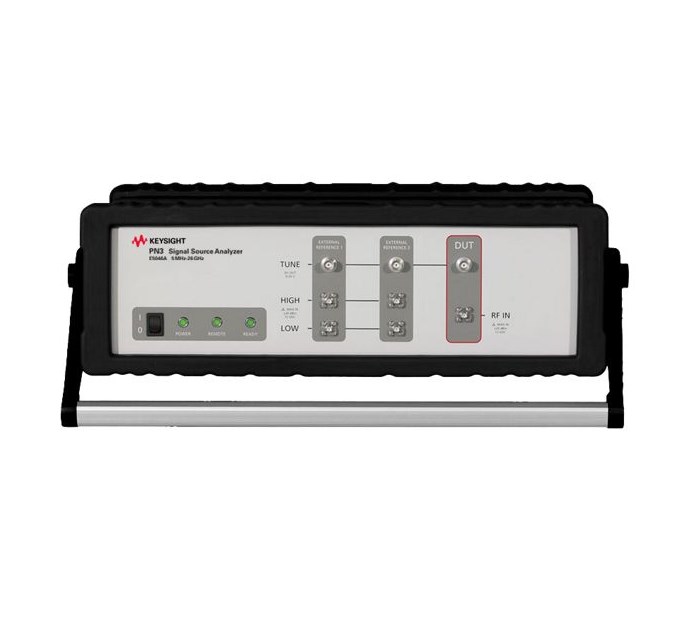

• Основной измерительный блок Keysight E5046A PN3 Анализатор источника сигнала (5 МГц – 26 ГГц).
• Кабель питания и соответствующие региональные адаптеры.
• Комплект интерфейсных кабелей (LAN/USB) для связи с ПК.
• Электронная/печатная документация и Руководство по эксплуатации.
• Калибровочный сертификат, подтверждающий заводские характеристики.
