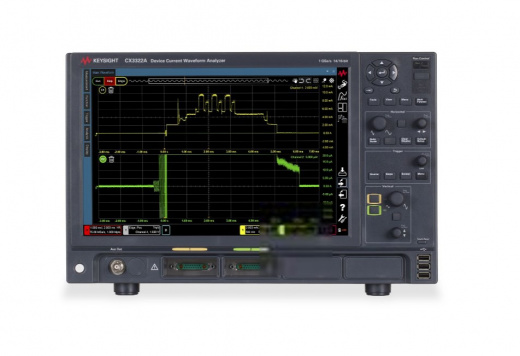

Keysight CX3322A — это 2-канальный анализатор формы сигнала тока с высоким разрешением (14/16 бит) и частотой дискретизации 1 Гвыб/с. Он объединяет функции осциллографа и DMM для точного анализа динамического потребления энергии.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Базовая модель Keysight CX3322A: Высокая производительность.
Keysight CX3322A — это инновационный прибор, разработанный Keysight как всеобъемлющее решение для точного измерения и глубокого анализа динамического тока и напряжения. CX3322A, относящийся к серии CX3300A, представляет собой двухканальный анализатор формы сигнала тока, который объединяет в себе полосу пропускания и частоту дискретизации осциллографа, чувствительность цифрового мультиметра (DMM) и возможность длительной записи данных, как у регистратора. CX3322A позволяет инженерам и разработчикам получать точное представление о потреблении тока и напряжения в электронных устройствах. Это решение CX3322A создано для устранения проблем, связанных с шиной питания, сетью распределения питания и целостностью питания. CX3322A является надежным инструментом, который дает инженерам возможность увидеть ранее невидимые широкополосные низкоуровневые сигналы тока.
Преимущества Keysight CX3322A
- CX3322A обладает широким динамическим диапазоном: Прибор CX3322A имеет 14- или 16-битное разрешение, что обеспечивает исключительную точность измерений в широком динамическом диапазоне. Это позволяет инженерам проводить точный анализ как очень малых, так и высоких токов.
- Высокая производительность CX3322A: CX3322A предоставляет полосу пропускания до 200 МГц и частоту дискретизации до 1 Гвыб/с. Эта комбинация характеристик делает CX3322A идеальным инструментом для работы с быстрыми переходными процессами и сложными сигналами.
- Интуитивное управление CX3322A: Система оснащена большим 14,1-дюймовым емкостным мультисенсорным экраном WXGA, который упрощает управление и анализ данных. Интерфейс CX3322A с иконками и окнами обеспечивает легкий доступ к многочисленным инструментам анализа и конфигурации.
Применение Keysight CX3322A
- Анализ низкого энергопотребления: CX3322A разработан для анализа устройств с низким энергопотреблением. С помощью CX3322A инженеры могут точно измерить и понять, когда, где и сколько именно тока потребляет устройство, что критически важно для оптимизации времени работы от батареи.
- Отладка и тестирование: CX3322A используется для анализа шин питания, что позволяет выявлять аномалии и проводить отладку. Встроенные математические функции, включая быстрое преобразование Фурье (FFT), и знакомые типы триггеров помогают в проведении глубокого анализа.
- Оценка интеграции компонентов: CX3322A позволяет инженерам оценивать работу различных компонентов, таких как датчики тока.
Комплектация Keysight CX3322A
Базовая модель CX3322A представляет собой шасси с двумя аналоговыми каналами для подключения датчиков тока и адаптеров пассивных пробников. Прибор CX3322A может быть сконфигурирован с различными опциями:
- Полоса пропускания: от 50 МГц до 200 МГц.
- Объем памяти: от 4 до 256 миллионов точек на канал (Mpts/ch).
- Датчики тока (Current Sensors): CX3322A совместим с несколькими типами датчиков тока, которые могут измерять широкий диапазон динамических токов от 100 пА до 10 А.
- Программное обеспечение: Программное обеспечение CX3300A, а также специализированное ПО для анализа формы сигналов тока для внешнего ПК.
Технические характеристики Keysight CX3322A
Возможности мэйнфрейма- 2 аналоговых канала для датчиков тока и дифференциальных датчиков и адаптеров интерфейса пассивных датчиков
- Варианты полосы пропускания: 50 МГц, 100 МГц, 200 МГц
- Варианты глубины памяти: 4 Мт/канал, 16 Мт/канал, 64 Мт/канал, 256 Мт/канал
- 14,1-дюймовый емкостный сенсорный экран WXGA
- 14-битный или 16-битный широкий динамический диапазон
- Оптимизирован для получения выходного сигнала датчика тока с низким уровнем шума
- Скорость сбора данных 1 Гвыб/с и максимальная полоса пропускания 200 МГц
- Доступны знакомые типы триггеров и математические функции
- Датчики тока: CX1101A, CX1102A, CX1103A, CX1104A
- Дифференциальные датчики: CX1105A
- Адаптеры: CX1151A
- Масштабирование «в любом месте» для глубокого анализа формы сигнала
- Автоматический профилировщик мощности и тока
- Статистический анализ: гистограмма, CCDF
- Спектральный анализ (БПФ)
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

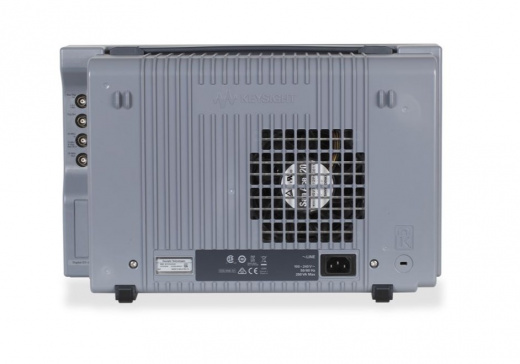

Фотогалерея
