Anritsu MS2850A Анализатор спектра и сигналов

Anritsu MS2850A: Экспертный анализ EVM широкополосных сигналов.

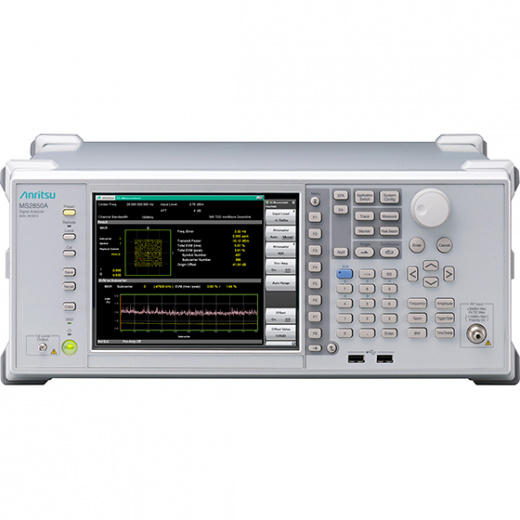

Анализатор MS2850A — это прецизионный измерительный прибор, который объединяет функционал традиционного анализатора спектра (Spectrum Analyzer) и высокоскоростного анализатора сигналов (Signal Analyzer) на базе цифрового промежуточного преобразования частоты (Digital IF) и БПФ (быстрого преобразования Фурье – FFT). Устройство разработано для обеспечения достоверности измерений в СВЧ- и ММВ (миллиметроволновом) диапазонах, используемых в современных технологиях.

Преимущества Anritsu MS2850A

• Полоса анализа 1 ГГц: Возможность одновременного анализа спектра шириной до 1 ГГц (MS2850A) позволяет захватывать и анализировать весь спектр многонесущих систем (например, восемь несущих по 100 МГц в 5G) за один раз, что значительно сокращает время измерений.
• Превосходная равномерность: Отклонение амплитудной и фазовой характеристик в полосе 1 ГГц составляет типично ±1,2 дБ по амплитуде и 5 градусов p-p по фазе. Такая экспертная равномерность критична для точного расчета EVM (Error Vector Magnitude – величина вектора ошибки) в широкополосных системах.
• Широкий динамический диапазон: Высокий уровень клиппирования АЦП (аналогово-цифрового преобразователя) в сочетании с низким уровнем шума обеспечивает динамический диапазон свыше 140 дБ, что позволяет одновременно анализировать мощный несущий сигнал и низкоуровневые паразитные излучения.
• Специализированное ПО для 5G: MS2850A поддерживает опции программного обеспечения для 5G NR (New Radio) в диапазонах sub-6 ГГц и ммВ (миллиметровые волны), обеспечивая высокую точность EVM (типично менее 1%).
• Цифровой интерфейс: Оснащен PCIe (Peripheral Component Interconnect Express) и USB 3.0 для высокоскоростной передачи захваченных IQ-данных на внешний ПК (персональный компьютер).
• 5G All-in-One: Полное покрытие всех ключевых измерений для 5G NR (включая EVM и ACLR – Adjacent Channel Leakage Ratio) в диапазонах sub-6 ГГц и ммВ в одном приборе.
• Экономия времени в R&D и производстве: Полоса анализа 1 ГГц позволяет инженерам проводить многоканальные измерения (например, ACLR многонесущих сигналов) за один захват, что многократно ускоряет как научно-исследовательские работы, так и серийное производство.
• Высочайшая точность EVM: Благодаря низкому фазовому шуму и высокой равномерности в полосе 1 ГГц, MS2850A обеспечивает минимальный собственный EVM, что позволяет достоверно оценивать качество передатчиков с высокоуровневыми схемами модуляции (например, 64-QAM, 256-QAM).

Применение Anritsu MS2850A

Анализатор спектра и сигналов MS2850A предназначен для:

• Разработка и производство 5G: Измерение параметров 5G NR-передатчиков, включая EVM, ACLR, спектральные маски и анализ фазовой решетки антенн.
• Спутниковая связь: Анализ широкополосных сигналов в ммВ-диапазонах.
• Радиолокация: Детальный анализ широкополосных радарных сигналов и их спектральной чистоты.
• Исследование и разработка: Высокоскоростной захват и анализ сложных модуляций в научных лабораториях.

Комплектация Anritsu MS2850A

Анализатор Anritsu MS2850A поставляется как основной блок с предустановленными стандартными функциями (анализатор спектра, анализатор сигналов с полосой 255 МГц, обход микроволнового преселектора). Дополнительные функции и расширения реализуются программными и аппаратными опциями:

• Базовый блок MS2850A (включая выбранный диапазон частот: 32 ГГц или 44,5 ГГц).
• Сетевой шнур, руководство по эксплуатации.
• Опции: Расширение полосы анализа до 510 МГц (MS2850A-033) или 1 ГГц (MS2850A-034), специализированное программное обеспечение для анализа стандартов (MX285051A-xxx для 5G NR).

Технические характеристики Anritsu MS2850A
