Анализатор спектра АКИП-4213 - это мощный и многофункциональный инструмент для анализа радиочастотного спектра и модулированных сигналов. С его помощью можно анализировать сигналы в режиме реального времени с максимальной полосой анализа до 25 МГц (опционально до 40 МГц) и захватывать сигналы длительностью от 7,2 мкс. Анализатор имеет большой 25,6-см экран с высоким разрешением и поддерживает сенсорное управление. В режиме реального времени доступны различные варианты отображения сигналов, включая плотность, PvT, 3D и спектрограмму. Анализатор также поддерживает дистанционное управление через LAN, USB и GPIB (опция) и имеет ряд измерительных функций, включая измерение мощности, соотношение мощностей и измерение ширины занимаемой полосы частот.
Анализаторы спектра реального времени серии АКИП-4213 представляют собой мощный и гибкий инструмент для сложного анализа радиочастотного спектра и модулированных сигналов. Снаряженная базовая комплектация обеспечивает максимальную полосу анализа в режиме реального времени в 25 МГц, а опционально до 40 МГц, с 100%-ой вероятностью захвата сигналов длительностью от 7,2 мкс при полном сохранении точности измерения уровня.

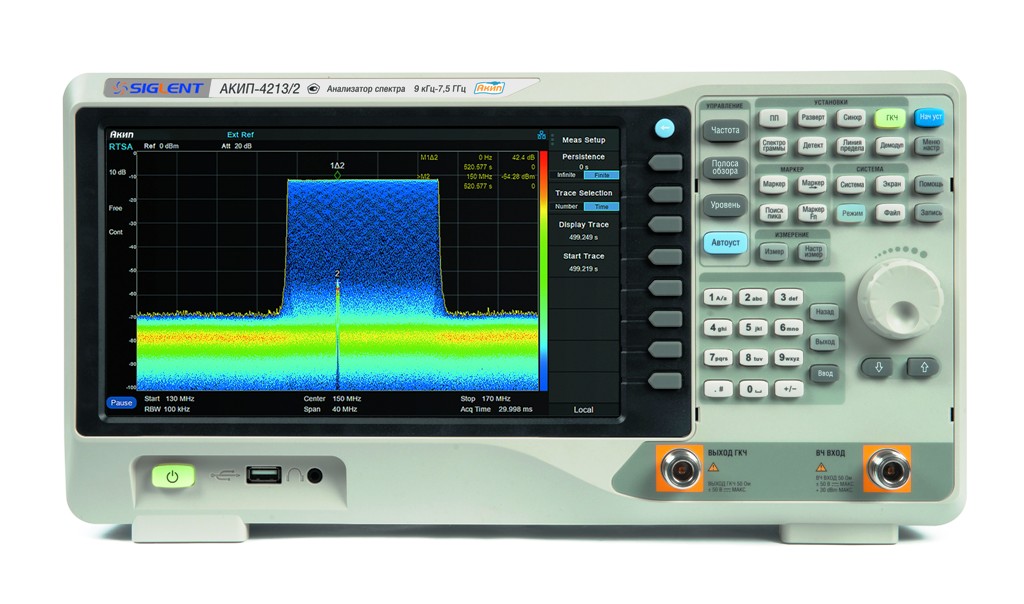

Анализатор АКИП-4213 оснащен отличным экраном с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch. Это позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.
В режиме реального времени доступны следующие варианты отображения сигналов:
* Плотность – цветовая градация сигнала, плотность дает информацию об интенсивности и повторяемости сигнала в каждой точке спектра.
* PvT – отображение огибающей высокочастотного сигнала.
* 3D – отображение трехмерной проекции спектра сигнала.
* Спектрограмма – отображение истории изменения сигнала по времени.
* Комбинированный режим – одновременное отображение нескольких режимов на экране.

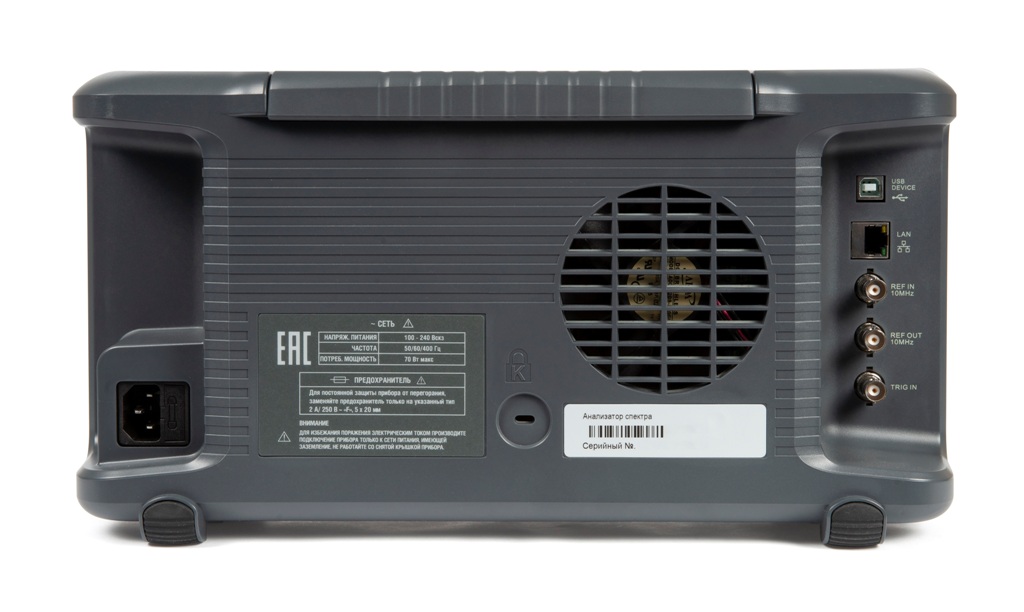

Анализатор АКИП-4213 также поддерживает дистанционное управление с помощью интерфейсов LAN, USB (USB-TMC) и GPIB (опция). Для управления прибором предусмотрено несколько возможностей:
* Стандартное программное обеспечение EasySpectrum.
* WebServer через LAN интерфейс.
* Управление с помощью команд SCPI.
* Создание собственного ПО.
Анализатор АКИП-4213 оснащен следующими основными техническими характеристиками:
* Анализатор спектра реального времени, полоса анализа 25 МГц (опция: 40 МГц).
* Динамический диапазон 60 дБ.
* Диапазон частот: от 9 кГц до 3,2 ГГц.
* Встроенный трекинг генератор, диапазон частот: от 9 кГц до 3,2 ГГц.
* Средний уровень собственных шумов (DANL): -161 дБм/Гц (в полосе 10 МГц … 200 МГц, предусилитель включен).
* Низкий уровень фазовых шумов: до -95 дБн/Гц при отстройке 10 кГц (на fнес=1 ГГц).
* Разрешение ПЧ 1 Гц (RBW).
* Широкий набор фильтров ПЧ (полоса 1 Гц … 1 МГц / шаг 1-3-10) и видеофильтров (полоса 1 Гц … 3 МГц/ шаг 1-3-10).
* Встроенный предусилитель в стандартной комплектации.
* Измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, соотношение сигнал шум.
|
Диапазон частот
|
9 кГц - 3,2 ГГц |
|
Тип анализатора
|
Лабораторный |
|
Полоса пропускания
? Это частотный диапазон, в котором оборудование корректно измеряет или передает сигналы. Для осциллографов и анализаторов этот параметр определяет максимальную частоту, при которой сохраняется точность измерений |
1 Гц - 3 МГц |
|
Интерфейс
|
USB, LAN |
|
Дисплей
|
Сенсорный емкостной, TFT, 1024 х 600, 25,6 см |
|
Полоса обзора
|
100 Гц - 3,2 ГГц |
|
Уровень собственных шумов, дБм
|
-161 |
|
Фазовый шум, дБн/Гц
|
-112 |
|
Максимальный измеряемый уровень, дБм
|
+20 |
|
Гармонические искажения, дБн
|
-65 |
|
Опорный генератор
|
±5×10-6 |
|
Страна производства
|
Китай |
|
Гарантия (лет)
|
1 |
