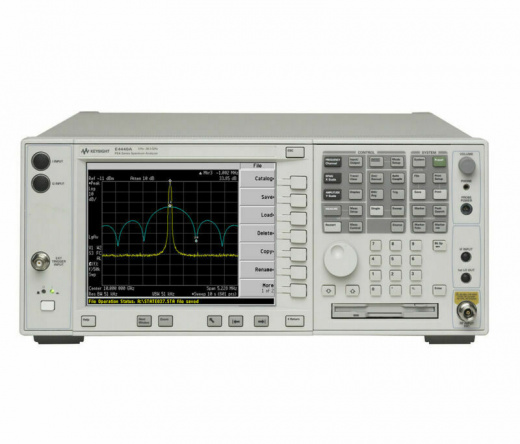

Agilent E4446A Анализатор спектра от 3 Гц до 44 ГГц (демонстрационный)

Agilent E4446A серии PSA: Выставочный образец (минимальная наработка) исследовательского класса от 3 Гц до 44 ГГц для автоматизированных систем

Agilent E4446A — это флагманский высокопроизводительный цифровой анализатор спектра легендарной серии PSA (Performance Spectrum Analyzer), разработанный подразделением Agilent Technologies (ныне Keysight). Прибор обеспечивает беспрецедентно точный спектральный анализ в ультрашироком диапазоне частот от 3 Гц до 44 ГГц. Объединяя в себе гибкость модульной архитектуры, колоссальный динамический диапазон и рекордное быстродействие, E4446A является признанным промышленным стандартом для решения критически важных задач в сфере СВЧ-телекоммуникаций, фундаментальных научных исследований и высокоскоростного конвейерного производства.

Ключевые преимущества Agilent E4446A

• Универсальный СВЧ-диапазон и оптимизация тракта: Охват частот от 3 Гц до 44 ГГц позволяет перекрывать как инфразвуковые и звуковые частоты, так и сложнейшие микроволновые диапазоны. Внутренний тракт оптимизирован для минимизации потерь и достижения максимальной скорости сканирования на сверхвысоких частотах.
• Эталонная точность и цифровой тракт ПЧ: Полностью цифровой блок обработки промежуточной частоты (ПЧ) в сочетании с прецизионным опорным генератором и фоновой автоподстройкой обеспечивает исключительную линейность шкалы (всего ±0,07 дБ) и минимальную погрешность измерения амплитуды (типовое значение ±0,17 дБ). Прибор сохраняет паспортную точность даже при колебаниях температуры окружающей среды.
• Бескомпромиссный динамический диапазон: Собственные шумы анализатора (DANL) составляют всего −153 дБм, а при активации опционального встроенного предусилителя снижаются до рекордных −166 дБм. В сочетании с высоким порогом интермодуляционных искажений третьего порядка (TOI = +19 дБм) это позволяет бесконфликтно исследовать слабые сигналы на фоне мощных несущих.
• Высокое быстродействие АСУ ТП: Экстремально быстрая развертка (всего 1 мс), экспресс-тестирование мощности в соседнем канале (ACPR за 30 мс) и частота обновления кадров на экране до 45 раз в секунду позволяют бесшовно интегрировать прибор в автоматизированные испытательные комплексы, увеличивая пропускную способность линий ОТК.
• Гибкость селективной настройки: Устройство оснащено прецизионным входным аттенюатором с малым шагом 2 дБ и банком из 160 фильтров промежуточной частоты с шагом изменения полосы 10%. Диапазон установки полосы разрешения (RBW) составляет от 1 Гц до 3 МГц, что дает инженеру возможность идеально сбалансировать скорость сканирования и избирательность.

Области применения Agilent E4446A

• Связь и телекоммуникации: Комплексный аудит базовых станций и прецизионная цифровая демодуляция сигналов современных сотовых и беспроводных стандартов (W-CDMA, GSM, cdma2000 и др.) с помощью специализированных пакетов ПО.
• НИОКР и метрология: Высокоточный анализ фазовых шумов (типовое значение −118 дБс/Гц при отстройке на 10 кГц от несущей) с возможностью трансформации анализатора в специализированный измерительный пост фазового шума.
• Серийное производство: Автоматизированный контроль качества готовой продукции. Высокие метрологические показатели и суженные измерительные допуски позволяют минимизировать отбраковку и повысить процент выхода годных СВЧ-компонентов.
• Проектирование и отладка: Поиск паразитных излучений, локализация неисправностей в радиоэлектронных схемах и валидация перспективных радиотехнических решений.

Комплектация Agilent E4446A

В стандартный коммерческий комплект Agilent E4446A PSA входят:

1. Базовый блок анализатора спектра Agilent E4446A.

2. Встроенный сетевой интерфейс LAN и системная шина GPIB для дистанционного программирования.

3. Локализованный кабель питания от сети переменного тока.

4. Комплект базовой технической и эксплуатационной документации.

Технические характеристики Agilent E4446A

Опции Agilent E4446A
