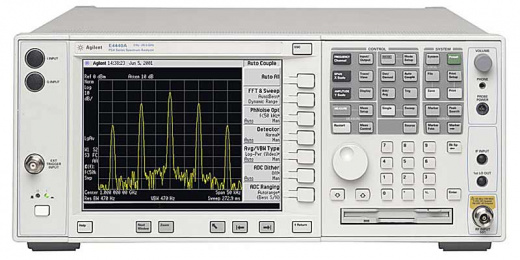

Agilent E4440A Анализатор спектра от 3 Гц до 26,5 ГГц (демонстрационный)

Agilent E4440A (PSA): Прецизионный анализатор спектра высшего класса до 26,5 ГГц с рекордным динамическим диапазоном

Agilent E4440A — это многофункциональный цифровой анализатор спектра флагманской серии PSA (Performance Spectrum Analyzer), разработанный корпорацией Agilent Technologies (в настоящее время Keysight). Выставочный образец с минимальным количеством часов наработки представляет собой высокопроизводительную измерительную платформу, обеспечивающую лучшее в своем классе сочетание архитектурной гибкости, высокой скорости свипирования и эталонной точности. Благодаря полностью цифровому тракту промежуточной частоты (ПЧ), термостатированному опорному генератору и впечатляющему рабочему диапазону от 3 Гц до 26,5 ГГц, модель E4440A является оптимальным решением по соотношению цены и возможностей для самых требовательных экспертов.

Важно для метрологии: Анализатор Agilent E4440A официально внесен в Государственный реестр средств измерений под номером 56128-14. Это подтверждает полное соответствие прибора строгим метрологическим стандартам и гарантирует юридическую достоверность результатов поверки.

Ключевые преимущества и особенности Agilent E4440A

• Широкий и масштабируемый частотный диапазон: E4440A спроектирован для высокоточного анализа в полосе от 3 Гц до 26,5 ГГц. При использовании внешних смесителей (преобразователей частоты) верхний предел может быть расширен до 325 ГГц, что позволяет работать с сигналами миллиметрового диапазона и выполнять сложные научные исследования.
• Экстремальный динамический диапазон и чувствительность: E4440A обладает обширным динамическим диапазоном (от 116 до 122 дБ). Точка пересечения третьего порядка (TOI) составляет +17 дБм при среднем уровне собственных шумов (DANL) до -153 дБм. Это позволяет одинаково эффективно исследовать мощные передатчики и перехватывать едва различимые сигналы. Абсолютная погрешность измерений не превышает всего $\pm$(0,24 дБ + неравномерность АЧХ).
• Минимальный уровень собственных искажений: Низкий уровень фазового шума, достигающий -118 дБн/Гц (при смещении 10 кГц), критически важен для тестирования высокостабильных генераторов. Собственные гармонические искажения на уровне -82 дБн/Гц гарантируют, что паразитные составляющие прибора не повлияют на результаты измерений.
• Тонкая селективная настройка: E4440A оснащен прецизионным ступенчатым аттенюатором с шагом 2 дБ. Пользователю доступен выбор из 160 фильтров полосы пропускания (с шагом 10%), что позволяет идеально адаптировать систему под конкретную задачу и найти баланс между скоростью работы и динамическим диапазоном.
• Высокое быстродействие в реальном времени: E4440A демонстрирует отличную производительность: при ультрабыстрой развертке в 1 мс общая длительность измерения мощности занимает не более 30 мс, а полное обновление данных на экране происходит за 45 мс. Это позволяет оперативно фиксировать динамику быстроизменяющихся процессов.

Области применения Agilent E4440A

• Анализ сигналов современных систем связи: Поддерживается фирменный пакет одноклавишных измерений ВЧ-мощности для распространенных беспроводных стандартов (Power Suite). Специализированное ПО для систем 2G и 3G (включая цифровую демодуляцию и быстрое преобразование Фурье — БПФ) значительно упрощает дешифровку широкополосных сигналов.
• Специализированные лабораторные исследования: Гибкие алгоритмы позволяют использовать E4440A для прецизионного автоматического измерения фазовых шумов, поиска скрытых помех и комплексного анализа модуляции. На базе прибора удобно строить автоматизированные стенды под нестандартные задачи.
• Выходной контроль и оптимизация производства: Высочайшая точность PSA позволяет сузить технологические допуски при тестировании радиоустройств. Это повышает выход годных изделий на конвейере и снижает производственные издержки.
• Универсальность измерительного поста: Максимальный уровень безопасного входного сигнала составляет +30 дБм (1 Вт). Это делает анализатор универсальным инструментом как для микромощных СВЧ-компонентов, так и для базовых станций.

Комплектация Agilent E4440A

В стандартный коммерческий комплект Agilent E4440A входят:

1. Основной блок анализатора спектра Agilent E4440A.

2. Кабель подключения к сети питания.

3. Базовый комплект технической и эксплуатационной документации.

4. Встроенные стандартные интерфейсы дистанционного управления GPIB и LAN для интеграции прибора в автоматизированные испытательные системы (ATE).

Технические характеристики Agilent E4440A

Опции Agilent E4440A
