Keysight P5561CXLA Тренажер протокола CXL 1.1 и 2.0

Keysight P5561CXLA: Тренажер протокола Compute Express Link 1.1 и 2.0 (32 GT/s)

P5561CXLA — это специализированное программное обеспечение для тренажера протоколов CXL (Compute Express Link), разработанное Keysight. В отличие от анализатора, который пассивно захватывает трафик, P5561CXLA позволяет активно генерировать его, создавая управляемую тестовую среду. Это делает его незаменимым инструментом для верификации и отладки устройств, работающих по протоколу CXL 1.1 и CXL 2.0.

P5561CXLA в сочетании с аппаратной платформой Keysight P5573A/P5574A/P5575A позволяет инженерам проводить глубокую функциональную верификацию, стресс-тестирование и проверку на соответствие стандартам. Отсутствие кабелей и форм-фактор CEM (Card Electromechanical – карта расширения) гарантируют беспрецедентную целостность сигнала (Signal Integrity) на скоростях 32 GT/s (Гигатрансфер в секунду), что является критически важным для надежной эмуляции хоста или конечного устройства. P5561CXLA — это основа вашего экспертного подхода к тестированию.

Преимущества Keysight P5561CXLA

Программное обеспечение P5561CXLA предоставляет набор функций, необходимых для глубокого тестирования устройств с интерфейсом CXL:

• P5561CXLA может эмулировать как Root Port (корневой порт) хоста, так и Endpoint (конечное устройство) любого из трех типов CXL (Type 1, Type 2, Type 3). Это позволяет полностью контролировать тестовую среду и тестировать DUT (Device Under Test – тестируемое устройство) в различных режимах без необходимости в реальном хосте или конечном устройстве.
• P5561CXLA позволяет генерировать полный спектр трафика CXL, включая все три подпротокола: CXL.io (на основе пакетов PCIe), CXL.cache (для тестирования когерентности кеша) и CXL.mem (для проверки работы с памятью).
• Вы можете создавать сценарии с различной интенсивностью, размером пакетов FLIT (Flow Control Unit – блок управления потоком) и типами транзакций для проверки производительности и стабильности DUT.
• Одной из ключевых функций P5561CXLA является возможность намеренного внесения ошибок в протокол. Это позволяет проверить, как DUT реагирует на некорректные состояния, пакеты с ошибками и нарушения протокола. Это критически важно для верификации функций RAS (Reliability, Accessibility and Serviceability – надежность, доступность и удобство обслуживания).
• P5561CXLA включает в себя более 100 предустановленных сценариев для тестирования LTSSM (Link Training and Status State Machine – автомат состояний обучения и статуса канала). Это позволяет автоматизировать проверку Link Training, включая пропуск и обход определенных этапов, что значительно экономит время.
• Встроенный проверщик протокола (protocol checker) в реальном времени отслеживает соответствие генерируемого трафика спецификациям CXL, что повышает достоверность тестирования.
• Программное обеспечение P5561CXLA поддерживает все скорости до 32 GT/s и ширину канала до x16 (x1, x2, x4, x8, x16).
• Для создания сложных, кастомизированных сценариев тестирования и автоматизации процессов доступен полнофункциональный API с поддержкой Python, C++ и C#.

Применение Keysight P5561CXLA

Тренажер протокола P5561CXLA применяется в следующих сценариях:

• Верификация IP-ядер CXL: Производители чипов используют P5561CXLA для тщательной проверки своих IP (Intellectual Property) ядер CXL до их интеграции в более сложные системы.
• Функциональное Тестирование Устройств: Разработчики ускорителей, контроллеров памяти и сетевых карт используют тренажер для проверки их работы в различных условиях, симулируя реальные нагрузки и сценарии работы.
• Тестирование на Соответствие (Conformance Testing): С помощью P5561CXLA можно проверить соответствие поведения DUT требованиям спецификации CXL, включая реакцию на ошибки и нестандартные ситуации.

Комплектация Keysight P5561CXLA

P5561CXLA является программным продуктом, который активирует функционал тренажера в аппаратной платформе Keysight:

• Лицензия P5561CXLA: Программное обеспечение (Software) для генерации и управления протоколами CXL 1.1 и 2.0.

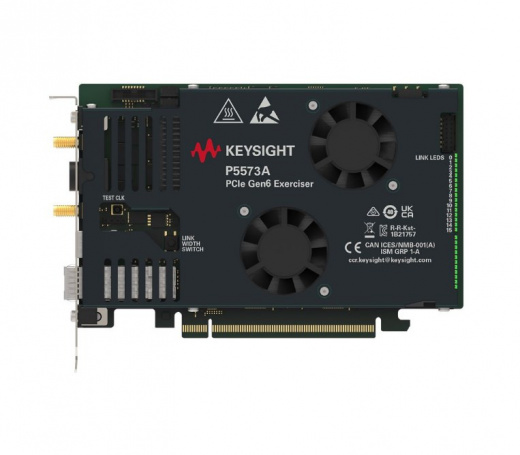

• Аппаратный Тренажер Протоколов Keysight (например, P5573A/P5574A/P5575A): Физический модуль, который эмулирует поведение хоста или конечного устройства.
• ПО Keysight P5500 Traffic Analysis: Единый программный интерфейс для управления тренажером и анализа трафика.
• API для автоматизации: Набор программных библиотек для интеграции в автоматизированные тестовые стенды.
