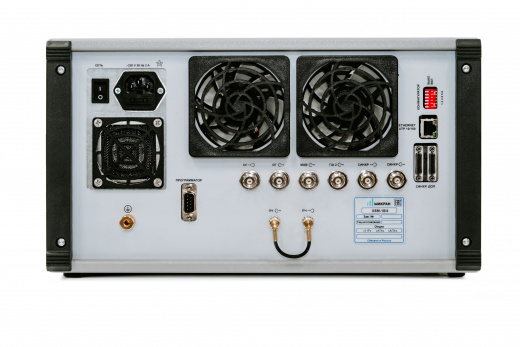

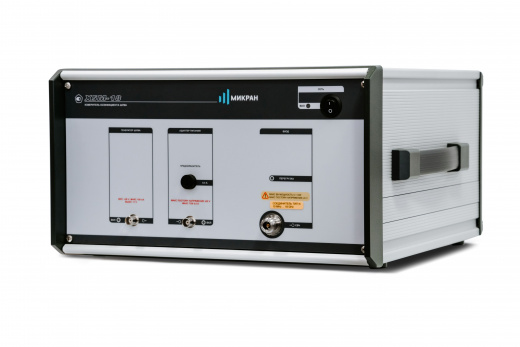

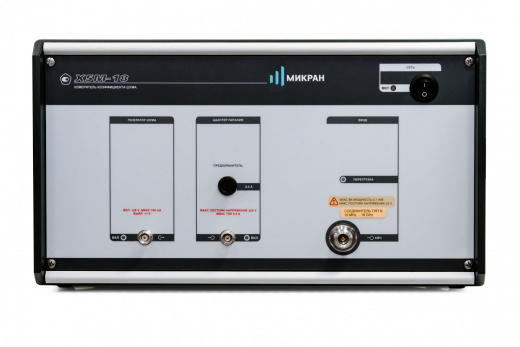

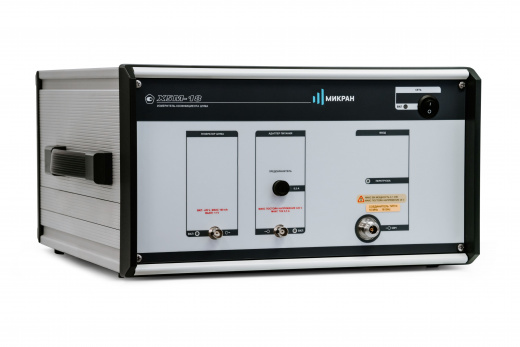

МИКРАН Х5М-18/1 Измеритель коэффициента шума
Цена по запросу
Арт. Х5М-18/1
Измеритель коэффициента шума Х5М-18/1 с опцией «11Р» (рабочий диапазон частот от 0,05 до 18 ГГц) представляет собой передовой инструмент, разработанный для точного измерения коэффициента шума (диапазон измерений коэффициента шума, дБ от 0 до 15) и коэффициента передачи радиоэлектронных устройств. Этот прибор создан для профессионалов, работающих в областях радиоэлектроники, телекоммуникаций, научных исследований и разработок, где требуется высокая точность и надежность измерений в широком диапазоне частот.
Характеристики
Госреестр СИ
—
50067-12
Диапазон частот
—
50 МГц - 18 ГГц
Разъем
—
N, розетка
Вид измерений
—
Анализ фазовых шумов
Интерфейс
—
LAN
Размер (ВхШхГ), см
—
21×40×43
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
МИКРАН Х5М-18/1 Измеритель коэффициента шума
Цена по запросу
Арт. Х5М-18/1
#PROP_TITLE#
—
#PROP_VALUE#
Измеритель коэффициента шума Х5М-18/1 с опцией «11Р» представляет собой передовой инструмент, разработанный для точного измерения коэффициента шума и коэффициента передачи радиоэлектронных устройств. Этот прибор создан для профессионалов, работающих в областях радиоэлектроники, телекоммуникаций, научных исследований и разработок, где требуется высокая точность и надежность измерений в широком диапазоне частот.
Ключевые особенности и преимущества Х5М-18/1:
- Широкий диапазон частот: Х5М-18/1 обеспечивает измерения в диапазоне от 0,05 до 18 ГГц, что позволяет анализировать широкий спектр радиоэлектронных систем.
- Высокая точность измерений: Прибор гарантирует высокую точность измерений, обеспечивая достоверные результаты, необходимые для профессионального анализа.
- Надежность и долговечность: Изготовленный из высококачественных компонентов, Х5М-18/1 обеспечивает стабильную работу и длительный срок службы.
- Опция «11Р»: На измерительном входе СВЧ установлен соединитель типа N, розетка.
- Удобство использования: Прибор разработан с учетом удобства пользователя, обеспечивая интуитивно понятный интерфейс.
- Соответствие стандартам: Прибор отвечает высоким стандартам качества, что гарантирует надежность и точность измерений.
Области применения Х5М-18/1:
- Тестирование и анализ радиоэлектронных компонентов и систем.
- Оценка качества радиосвязи и телекоммуникационных систем.
- Научно-исследовательские и опытно-конструкторские работы.
- Контроль качества при производстве радиоэлектронного оборудования.
Технические характеристики Х5М-18/1
| Характеристика | Значение |
|---|---|
| Диапазон рабочих частот для опции «11Р», МГц 1) | от 50 до 18000 |
| Диапазон рабочих частот для опции «13», МГц 1) | от 50 до 20000 |
| Пределы допускаемой относительной погрешности установки частоты | +2 10-5 |
| Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора | +2,5 10-6 |
| Номинальные значения ширины полосы пропускания селективных фильтров, МГц | 0,1; 0,3; 1,0 и 3,0 |
| Диапазон измерений коэффициента шума, дБ | от 0 до 15 |
| при ИОШТ ГШ от 12 до 17 дБ | от 0 до 24 |
| при ИОШТ ГШ от 20 до 22 дБ | от 0 до 30 |
| Пределы допускаемой абсолютной систематической погрешности измерения коэффициента шума, дБ | 0,1 |
| Предел допускаемого среднего квадратического отклонения случайной погрешности измерения коэффициента шума, дБ 2) | 2 |
| Нестабильность результатов измерений коэффициента шума, дБ | 0,1 |
| Диапазон измерений коэффициента передачи, дБ | от минус 20 до 30 |
| Пределы допускаемой абсолютной систематической погрешности измерения коэффициента передачи, дБ | 0,15 |
| Предел допускаемого среднего квадратического отклонения случайной погрешности измерения коэффициента передачи, дБ 3) | 0,06 |
| Диапазон ослаблений аттенюатора ВЧ с шагом 10 дБ для опции «АТА/70», дБ | от 0 до 70 |
| Собственный коэффициент шума, дБ, не более 4) | |
| от 10 до 50 МГц | 18 |
| свыше 50 до 3200 МГц | 9 |
| свыше 3200 до 16000 МГц | 8 |
| свыше 16000 до 18000 МГц | 11 |
| свыше 18000 до 20000 МГц | 14 |
| Собственный коэффициент шума для опций «АТА/70» и/или «АПА», дБ, не более (4) | |
| от 10 до 50 МГц | 19 |
| свыше 50 до 3200 МГц | 10 |
| свыше 3200 до 16000 МГц | 12 |
| свыше 16000 до 18000 МГц | 12 |
| свыше 18000 до 20000 МГц | 14 |
| Номинальное значение входного сопротивления, Ом | 50 |
| КСВН входа «СВЧ», не более (5) | |
| от 10 до 50 МГц | 2,8 |
| свыше 50 до 3200 МГц | 1,8 |
| свыше 3200 до 16000 МГц | 1,8 |
| свыше 16000 до 18000 МГц | 2,0 |
| свыше 18000 до 20000 МГц | 2,7 |
| КСВН входа «СВЧ» для опций «АТА/70» и/или «АПА» (5) | |
| от 10 до 50 МГц | 2,8 |
| свыше 50 до 3200 МГц | 1,9 |
| свыше 3200 до 16000 МГц | 1,9 |
| свыше 16000 до 18000 МГц | 2,4 |
| свыше 18000 до 20000 МГц | 2,7 |
| Тип соединителя выхода питания ГШ | BNC, розетка |
| Номинальное значение напряжения питания ГШ, В | 28 |
| Напряжение питания от сети переменного тока, В | от 198 до 242 |
| Потребляемая мощность, В·А, не более | 250 |
| Габаритные размеры (высота×ширина×длина), мм | 210 × 400 × 430 |
| Масса, кг, не более | 20 |
| По условиям эксплуатации измеритель относится к группе 3 по ГОСТ 22261-94 | |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °C | от 5 до 40 |
| относительная влажность воздуха при температуре 25 °C, % | до 90 |
| атмосферное давление, кПа | от 70 до 106,7 |
| Дополнительные характеристики: | |
| Интерфейс подключения к компьютеру | Ethernet (IEEE 802.3) |
| Максимальная рабочая мощность на входе, дБм, не более 1) | минус 30 |
| Максимальная допустимая мощность на входе, дБм, | не более 10 |
Примечание
-
1) Собственный коэффициент шума и КСВН входа «СВЧ» нормируются в диапазонах температур (20±5) °С.
-
2) При степени усреднения 18 и ширине полосы селективного фильтра 3 МГц.
-
3) При степени усреднения 13 и ширине полосы селективного фильтра 3 МГц.
-
4) Собственный коэффициент шума нормируется в диапазоне температур (20 ± 5) °C.
-
5) КСВН входа «СВЧ» нормируется в диапазоне температур (20 ± 5) °C.
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
50067-12
Диапазон частот
?
Пример: 10 кГц - 8 ГГц
50 МГц - 18 ГГц
Разъем
N, розетка
Вид измерений
Анализ фазовых шумов
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
LAN
Размер (ВхШхГ), см
21×40×43
Вес, кг
20
Страна производства
Россия
