Пробники и принадлежности для осциллографов Keysight

Обзоры и сравнения

15 сентября 2025

Как специалисты по осциллографам Keysight, мы часто сталкиваемся с вопросом: как получить максимум от вашего измерительного оборудования? Ответ прост: использовать правильные пробники и принадлежности для ваших конкретных задач. Именно от этого маленького, но важного компонента зависит точность и достоверность ваших измерений.

Вне зависимости от того, работаете ли вы с высокочастотными сигналами, где важна высокая полоса пропускания и низкая нагрузка активного пробника, или вам нужно простое и надежное решение для подключения к микросхемам поверхностного монтажа, или же вы измеряете высокие напряжения с помощью пассивного пробника — у Keysight Technologies есть подходящее решение.

Эта статья — полный технический обзор нашего каталога. Мы рассмотрим активные и пассивные пробники, дифференциальные пробники для высоковольтных измерений, токовые пробники, а также высокочастотные решения серий InfiniiMax и InfiniiMode. Мы поможем понять, как правильно выбрать пробник под вашу полосу пропускания, задачи по отладке и бюджет.

Как выбрать пробник для осциллографа Keysight?

Выбор правильного пробника для ваших измерений на осциллографе не должен быть сложной задачей. Давайте рассмотрим ключевые параметры, которые необходимо учитывать при выборе.

Ослабление

Выбирайте коэффициент ослабления пробника (1:1, 10:1, 100:1, 1000:1) таким образом, чтобы согласовать амплитуду тестового сигнала с диапазоном вертикальной чувствительности осциллографа. Пробник с более высоким ослаблением позволяет расширить диапазон измерений осциллографа, а пробник с меньшим ослаблением обеспечивает измерения с более низким уровнем шума.

Полоса пропускания (BW)

Номинальная полоса пропускания пробника должна соответствовать полосе пропускания осциллографа и быть достаточной для измеряемого сигнала. Однако на высоких частотах индуктивность заземляющего провода и входная емкость часто влияют на производительность системы больше, чем полоса пропускания пробника.

Входное сопротивление (Rвх)

Входной импеданс используется для описания эффектов нагрузки пробника. В диапазоне постоянного тока и низких частот резистивная составляющая пробника является основным фактором, нагружающим тестируемую цепь. Однако по мере роста частоты емкость наконечника пробника, параллельная сопротивлению постоянному току, начинает уменьшать входной импеданс пробника, что приводит к большей нагрузке и более неблагоприятному воздействию на объект измерения.

Входная емкость (Cвх)

Чрезмерная входная емкость (иногда называемая емкостью наконечника) замедляет импульсную характеристику системы. Обычно чем меньше входная емкость, тем лучше.

Максимальное входное напряжение (Vмакс)

Для обеспечения безопасности пользователя, защиты входа осциллографа от разрушительного напряжения и предотвращения повреждения пробника выбирайте пробник, рассчитанный на более высокое напряжение, чем сигнал, который вы собираетесь тестировать.

Диапазон компенсации пробника

Большинство пассивных пробников имеют спецификацию, в которой указан диапазон входной емкости осциллографа, с которым они могут использоваться. При выборе пассивного пробника убедитесь, что входная емкость осциллографа находится в пределах диапазона компенсации пробника, иначе вы не сможете настроить пробник для получения правильно скомпенсированного прямоугольного сигнала.

Выходное согласование пробника

Большинство осциллографов имеют входное сопротивление 1 МОм и/или 50 Ом. Для правильной передачи сигнала и оптимальной целостности сигнала важно, чтобы R и C пробника соответствовали R и C осциллографа, с которым он будет использоваться. Например, пробники с согласованием 50 Ом следует использовать с входами осциллографа 50 Ом. Аналогично, пробники с согласованием 1 МОм следует использовать на осциллографах с входным сопротивлением 1 МОм.

Интерфейс пробника

Большинство пробников для осциллографов Keysight предлагают либо интерфейс типа BNC, либо интерфейс AutoProbe. Интерфейс AutoProbe — это интеллектуальная связь для передачи данных и питания между совместимыми пробниками и осциллографами серий Infiniium или InfiniiVision. AutoProbe определяет тип подключенного пробника и устанавливает соответствующий входной импеданс, коэффициент ослабления, питание пробника и диапазон смещения по мере необходимости.

Форм-фактор наконечника пробника

Ваш пробник должен обеспечивать надежное соединение с точкой тестирования, и, возможно, вам потребуется, чтобы он мог захватить эту точку. Как правило, для этого требуется небольшой и легкий пробник, а также наконечник или захват, совместимый с точкой тестирования. Геометрии SMT и с малым шагом выводов делают этот вопрос особенно критичным.

Несимметричный, дифференциальный или InfiniiMode пробник

Двумя наиболее распространенными типами пробников напряжения являются несимметричные и дифференциальные. Дифференциальные пробники измеряют разность напряжений между любыми двумя точками входа, в отличие от несимметричного пробника, который измеряет входное напряжение относительно земли.

Дифференциальные пробники особенно популярны для измерения высокочастотных сигналов или сигналов, ни один из которых не привязан к земле. Дифференциальные пробники используют дифференциальный усилитель для преобразования разности между двумя сигналами в напряжение, которое может быть подано на типичный несимметричный вход осциллографа.

Дифференциальный пробник можно использовать для несимметричных измерений, используя его отрицательный вход в качестве контакта опорного заземления, и есть несколько преимуществ использования дифференциального пробника для несимметричных измерений.

Новые пробники InfiniiMode предлагают несколько режимов, которые могут измерять несимметричные, дифференциальные и синфазные характеристики дифференциального сигнала при одном подключении.

Типы пробников

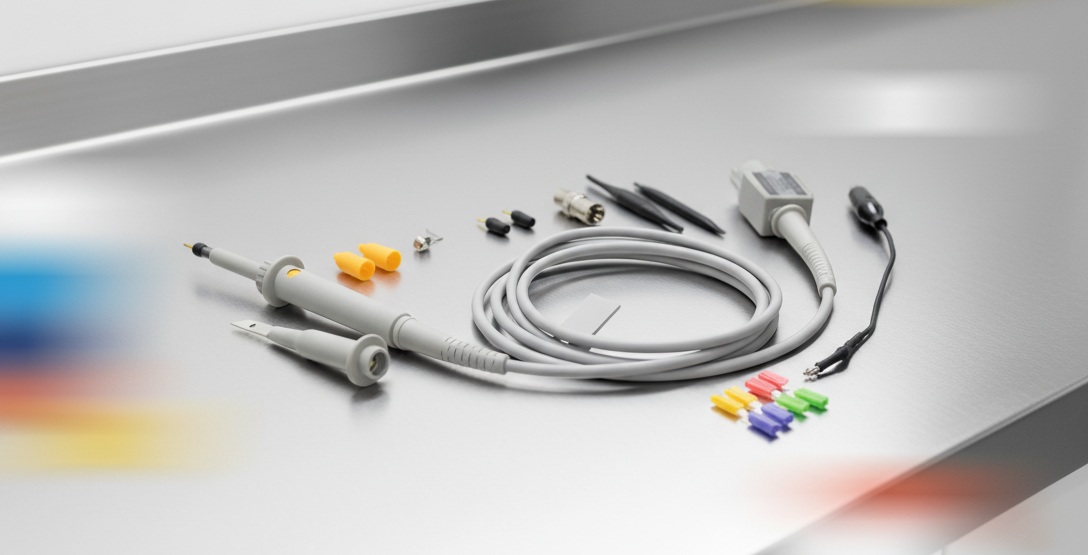

Пассивные пробники Keysight: характеристики и применение

Наиболее широко используемым типом осциллографических пробников являются "пассивные пробники". Пассивные пробники также являются самыми прочными и экономичными. В пробнике нет активных компонентов, таких как транзисторы или усилители, и поэтому пассивные пробники не требуют питания.

Классификация пассивных пробников

	Пассивный пробник 1:1 с высоким Z	Пассивный пробник 10:1 или 20:1 с высоким Z	Пассивный пробник 100:1 с высоким Z	Пассивный пробник с резистивным делителем
Особенности	Коаксиальный кабель с низкой емкостью, с разъемом BNC на одном конце и пробником на другом.	• Самый распространенный тип пробника, поставляемый стандартно с большинством осциллографов < 1 ГГц • Обеспечивает меньшую входную емкость и большую полосу пропускания, чем пробник 1:1	• Дополнительное ослабление для использования с сигналами большей амплитуды • Большое ослабление требует усилителя с высоким коэффициентом усиления на осциллографе	• Пассивный пробник с самой высокой полосой пропускания для измерения высокочастотных цепей с низким импедансом • Должен использоваться с 50-омным входом осциллографа
Когда использовать	Для просмотра малых сигналов (<1 В)	Для просмотра напряжений до ~300 В	Для просмотра высоких напряжений до 4 кВ	Высокочастотные цифровые цепи с низким импедансом (< 50 Ом), линии передачи
Когда не использовать	Для проб высокочастотного сигнала	Для достижения полосы пропускания системы > 700 МГц	Для выполнения "плавающих" (незаземленных) измерений	Для проб сигналов с высокой амплитудой и высоким импедансом
Типичная полоса пропускания	До 35 МГц	До 600 МГц	До 500 МГц	До 1.5 ГГц
Модели Keysight	N2870A, 10070D, N2889A, N2140A/42A (1:1/10:1)	N2871/2/3/5A, 10073D, 10074D, 1165A, N2862B/63B/89A/90A, N2840A/41A/42A/43A/53A N2894A, N7007A	10076C	N2874/6A

Характеристики пассивных пробников

Модель	Длина кабеля	Ослабление	Типичная полоса пропускания пробника	Компенсирует вход осциллографа	Макс. входное напряжение	Рекомендуемые осциллографы
10070D	1.5 м	1:1	20 МГц	1 МОм	400 В CAT II	1000, 3000, 2000 X, 3000 X, 4000 X, 6000 X, 5000, 6000, 7000, 9000, S-Series
N2870A	1.3 м	1:1	35 МГц	1 МОм	55 В CAT II	1000, 3000, 2000 X, 3000 X, 4000 X, 6000 X, 5000, 6000, 7000, 8000, 9000, S-Series
N2142A	1.2 м	1:1/10:1	75 МГц	1 МОм, 15-40 пФ	300 В при 10:1, 150 В при 1:1 CAT II	1000 X
N2140A	1.2 м	1:1/10:1	200 МГц	1 МОм, 15-40 пФ	300 В при 10:1, 150 В при 1:1 CAT II	1000 X
N2889A	1.3 м	1:1, 10:1	350 МГц	1 МОм, 5-30 пФ	300 В CAT II	1000, 3000, 2000 X, 3000 X, 4000 X, 6000 X, 5000, 6000, 7000, 8000, 9000, S-Series
10073D	1.5 м	10:1	500 МГц	1 МОм, 6-15 пФ	400 В CAT II	5000 Series (500 МГц) 6000 (300 МГц до 1 ГГц), 7000, 5464x, 54830, 8000 Series
10074C	1.5 м	10:1	150 МГц	1 МОм, 9-17 пФ	400 В CAT II	6000 Series (100 МГц), 5462x
N2862B/N2841A	1.2 м	10:1	150 МГц	1 МОм, 5-30 пФ	300 В CAT II	1000, 3000, 2000 X, 3000 X-Series
N2863B/N2842A	1.2 м	10:1	300 МГц	1 МОм, 5-30 пФ	300 В CAT II	1000, 3000, 2000, 3000 X, 5000 Series (100, 300 МГц)
N2871A	1.3 м	10:1	200 МГц	1 МОм, 10-25 пФ	300 В CAT II	2000 X, 3000 X, 4000 X, 6000 X, 5000, 6000, 7000, 8000, 9000, 54600, S-Series
N2872A	1.3 м	10:1	350 МГц	1 МОм, 10-25 пФ	300 В CAT II	2000 X, 3000, 4000 X, 6000 X, 5000, 6000, 7000, 8000, 9000, 54600, S-Series
N7007A	2 м	10:1	400 МГц	1 МОм, 8-16 пФ	1 кВ CAT II, 600 В CAT III	2000 X, 3000, 4000 X, 6000 X, 5000, 6000, 7000, 8000, 9000, 54600, S-Series
N2873A	1.3 м	10:1	500 МГц	1 МОм, 10-25 пФ	300 В CAT II	2000 X, 3000 X, 4000 X, 6000, 5000, 6000, 7000, 8000, 9000, 54600, S-Series
N2890A/N2843A	1.3 м	10:1	500 МГц	1 МОм, 5-30 пФ	300 В CAT II	1000, 3000, 2000 X, 3000 X, 4000 X, 6000 X, 5000, 6000, 7000, 8000, 9000, S-Series
1165A	1.5 м	10:1	600 МГц	1 МОм, 12-14 пФ	300 В CAT II	54830, 6000, 7000, 8000, 9000 Series
N2894A¹	1.3 м	10:1	700 МГц	1 МОм, 10-25 пФ	300 В CAT II	4000 X and 6000 X
N2874A	1.3 м	10:1	1.5 ГГц	50 Ом	8.5 В CAT I	4000 X, 6000 X and all Infiniium Series
N2875A	1.3 м	20:1	500 МГц	1 МОм, 7-20 пФ	300 В CAT II	1000, 3000, 2000 X, 3000 X, 4000 X, 6000, 5000, 6000, 7000, 8000, 9000, 54600 Series
N2876A	1.3 м	100:1	1.5 ГГц	50 Ом	21 В (изолировано от сети)	4000 X, 6000 X, and all Infiniium Series
54006A	1.2 м	10:1 (500 Ом) или 20:1 (1 кОм)	6 ГГц	50 Ом	20 Впик	S-Series, 80000, 90000, 5484x, 5485x, 90000X/Q с N5442A
10076C	1.5 м	100:1	500 МГц	1 МОм, 7-20 пФ	3.7 кВ пик (изолировано от сети), 1 кВ пик CAT II	1000, 3000, 1000, 2000 X, 3000, 4000 X, 6000, 5000, 6000, 7000, 8000, 9000, S-Series

¹ N2894A обеспечивает полосу пропускания системы 700 МГц с моделями серий 4000X и 6000X с полосой пропускания 1 ГГц или выше.

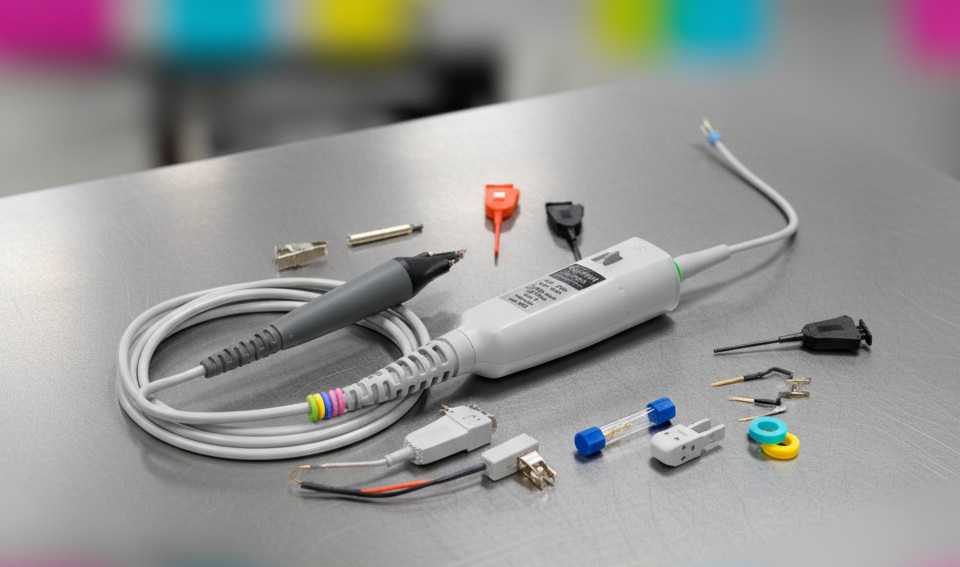

Несимметричные активные пробники

Активные пробники содержат небольшой активный усилитель, встроенный в корпус пробника рядом с его наконечником. Такое расположение позволяет поддерживать очень низкую входную емкость пробника, обычно менее 2 пФ. Эта низкая емкость приводит к высокому входному импедансу на высоких частотах. Он обладает наилучшим общим сочетанием резистивной и емкостной нагрузки. С такой низкой нагрузкой активные пробники можно использовать в цепях с высоким импедансом, которые были бы серьезно нагружены пассивными пробниками.

Активные пробники Keysight являются наименее интрузивными из всех пробников.

Преимущества несимметричных активных пробников	Ограничения
Измерения времени и напряжения более точны при высоких полосах пропускания	Активные пробники дороже, чем пассивные пробники общего назначения
Активные пробники наименее интрузивны для тестируемых цепей	Активные пробники имеют меньший динамический диапазон, меньшее максимальное напряжение и менее прочны, чем пассивные пробники

Характеристики несимметричных активных пробников

Модель	Ослабление	Полоса пропускания пробника	Входной динамический диапазон	Применение и использование	Совместимость с осциллографами
N2795A	10:1	1 ГГц	±8 В	Высокоскоростное пробное тестирование общего назначения в разработке цифровых и аналоговых систем	50-Ом вход с интерфейсом AutoProbe. 3000T/4000X/6000X/S-Series/9000 S, 90000X, V, Z и Q Series (требуется N5442A с осциллографами с интерфейсом AutoProbe II)
N2796A	10:1	2 ГГц	±8 В
N2797A	10:1	1.5 ГГц	±8 В
N7020A	1.1:1	2 ГГц	±850 мВ	Измерение целостности питания цепей постоянного тока общего назначения
N7024A	1.3:1	6 ГГц	±600 мВ	Измерение целостности питания в высокоскоростных системах с использованием Infiniium

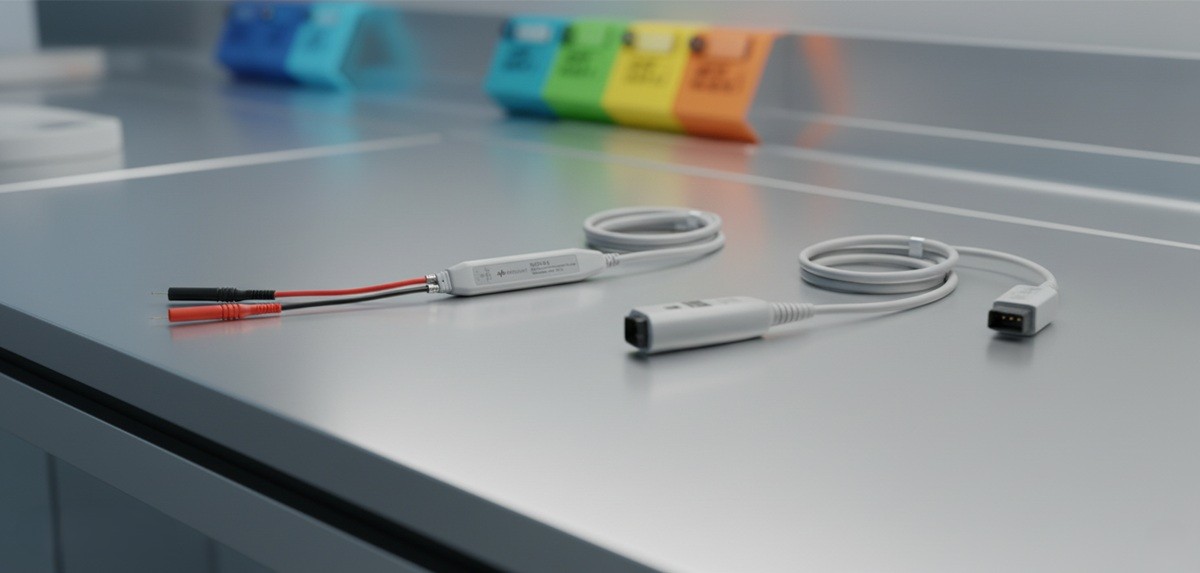

Дифференциальные активные пробники

"Дифференциальный" пробник — это активный пробник, который имеет два входа, один положительный и один отрицательный, а также отдельный провод заземления. Он управляет одним коаксиальным кабелем с оконечной нагрузкой 50 Ом для передачи своего выхода на один канал осциллографа. Выходной сигнал пропорционален разности напряжений на двух входах. Дифференциальный пробник используется для просмотра сигналов, которые привязаны друг к другу, а не к земле, а также для просмотра малых сигналов при наличии больших смещений постоянного тока или других синфазных сигналов, таких как шум от сети питания.

Преимущества дифференциальных активных пробников	Ограничения
Просмотр малых сигналов при наличии постоянного тока или других синфазных сигналов	Дороже, чем пассивные пробники общего назначения. Меньший динамический диапазон, чем при использовании двух пассивных пробников
DP0001A/N2790A помогает выполнять безопасные и точные высокоскоростные "плавающие" измерения. Интерфейс AutoProbe обеспечивает питание пробника	Полоса пропускания 400/100 МГц, должен использоваться с осциллографом с интерфейсом AutoProbe
N2791A/92A/93A и N2891A — это недорогие дифференциальные пробники, которые могут питаться от USB-порта или от внутренних батарей	Полоса пропускания 25, 200, 800, 70 МГц
N2818A/19A — это версии N2792A/93A с интерфейсом AutoProbe	Полоса пропускания 200, 800 МГц
1130B-34B, 1168B/69B и N2800A/01A/02A/03A InfiniiMax пробники измеряют как несимметричные, так и дифференциальные сигналы с полосой до 30 ГГц	Меньший динамический диапазон и максимальное входное напряжение (но имеет сверхнизкую входную емкость)
Пробники InfiniiMode N2750A/51A/52A позволяют выполнять дифференциальные, несимметричные и синфазные измерения одним пробником.	Поддерживает только модели с браузером, напайными и сокетными наконечниками, полоса пропускания ограничена при использовании напайных и сокетных наконечников

Характеристики дифференциальных активных пробников

Модель	Ослабление	Полоса пропускания пробника	Входной динамический диапазон	Применение и использование	Совместимость с осциллографами
N2791A	10:1 или 100:1	25 МГц	700 В при 100:1 (дифф. или синфазн.)	Проектирование источников питания, управление двигателями, электронные балласты	Любой осциллограф с BNC-входом 1 МОм • Закажите комплект удлинительных кабелей N7013A для испытаний при экстремальных температурах (от -40 до +85 °C)
N2891A	100:1 или 1000:1	70 МГц	±7,000 В при 1000:1 (дифф. или синфазн.)	Измерение высокого напряжения или импульсных перенапряжений	Любой осциллограф с BNC-входом 1 МОм
N2790A	50:1 или 500:1	100 МГц	±1400 В (дифф.), ±1000 В (синфазн.)	Проектирование источников питания, управление двигателями, электронные балласты	• Интерфейс AutoProbe 1 МОм InfiniiVision 5000, 6000 (кроме 100 МГц), 7000, 3000X/T, 4000X, 6000X и Infiniium 54830, 8000, 9000 и S-Series • Закажите комплект удлинительных кабелей N7013A для испытаний при экстремальных температурах (от -40 до +85 °C)
N2792A	10:1	200 МГц	±20 В (дифф.), ±60 В (синфазн.)	Высокоскоростные измерения мощности, автомобильные последовательные шины (CAN, LIN), цифровые дифференциальные шины	• Любой осциллограф с BNC-входом 50 Ом. Закажите комплект удлинительных кабелей N7013A для испытаний при экстремальных температурах (от -40 до +85 °C)
N2818A	10:1	200 МГц	20 В (дифф.), ±60 В (синфазн.)	Высокоскоростные измерения мощности, автомобильные последовательные шины (CAN, LIN), цифровые дифференциальные шины	• AutoProbe 50 Ом, 3000X/4000X/6000X/9000/S-Series/90000A, 90000X/Q (с N5442A) • Закажите комплект удлинительных кабелей N7013A для испытаний при экстремальных температурах (от -40 до +85 °C)
N2805A	50:1	200 МГц	±100 В (дифф.), ±500 В (синфазн.)	Измерения дифференциальных сигналов, требующие длинного кабельного соединения (5 м)	AutoProbe 50 Ом, 3000T/4000X/6000X/9000/S-Series
N2804A	100:1	300 МГц	±300 В (дифф.), ±1000 В (синфазн.)	Высокоскоростные измерения силовых устройств	AutoProbe 50 Ом, 3000T/4000X/6000X/9000/S-Series
DP0001A	50:1, 100:1, 250:1, 500:1	400 МГц	±2 кВ (дифф.), ±2 кВ (синфазн.)	Силовые устройства WBG, преобразователи мощности или приводы двигателей	Infiniium MXR, S, 9000A и 90000X, Z, UXR <=33 ГГц (с N5442A)
N2793A	10:1	800 МГц	±15 В (дифф.), ±30 В (синфазн.)	Высокоскоростные измерения мощности, автомобильные последовательные шины (CAN, LIN, Flexray), цифровые дифференциальные шины	Любой осциллограф с BNC-входом 50 Ом
N2819A	10:1	800 МГц	±15 В (дифф.), ±30 В (синфазн.)	Высокоскоростные измерения мощности, автомобильные последовательные шины (CAN, LIN, FlexRay, MOST), цифровые дифференциальные шины	AutoProbe 50 Ом, 3000X/4000X/6000X/9000/S-Series/90000A, 90000X/Q (с N5442A)

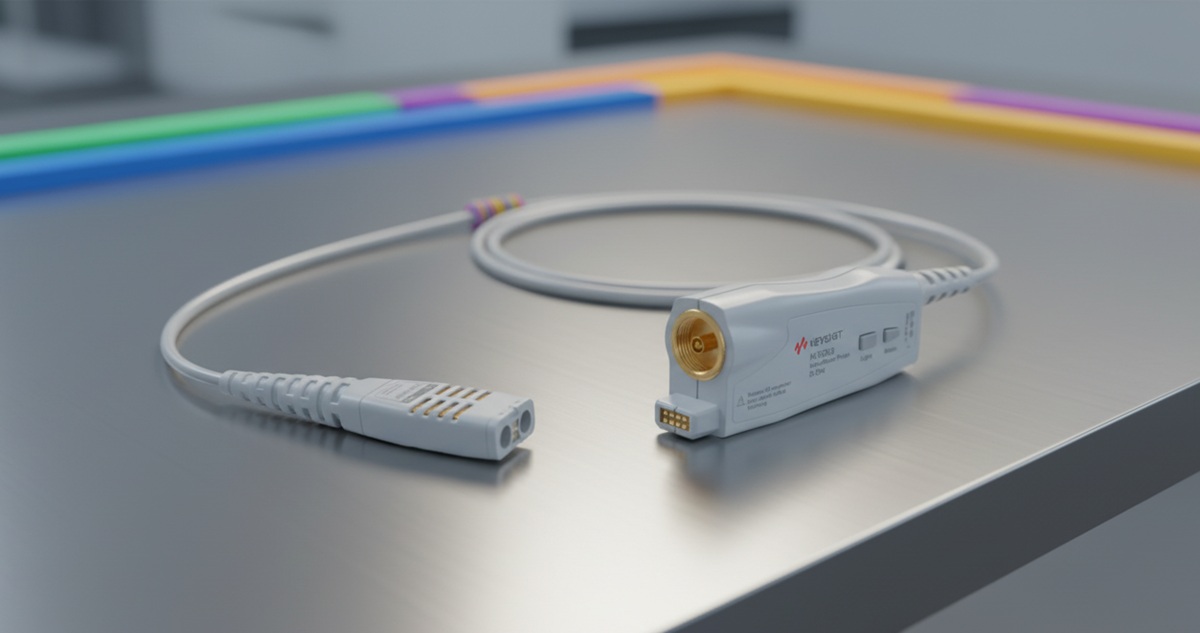

Характеристики несимметричных и дифференциальных пробников InfiniiMax

Модель	Полоса пропускания	Диапазон входа	Дифференциальный входной импеданс	Коэффициент ослабления	Интерфейс пробник-осциллограф
Gen I / Gen II
1130B	1.5 ГГц	±2.5 В	50 кОм/0.27 пФ	10:1	AutoProbe1
1131B	3.5 ГГц	±2.5 В	50 кОм/0.27 пФ	10:1	AutoProbe1
1132B	6 ГГц	±2.5 В	50 кОм/0.27 пФ	10:1	AutoProbe1
1134B	7 ГГц	±2.5 В	50 кОм/0.27 пФ	10:1	AutoProbe1
1168B	10 ГГц	±1.65 В	50 кОм/0.17 пФ	3.45:1	AutoProbe1
1169B	13 ГГц	±1.65 В	50 кОм/0.17 пФ	3.45:1	AutoProbe1
Gen III
N2801A	20 ГГц	±1.25 В	100 кОм/0.32 пФ	6:1	AutoProbe2
N2802A	25 ГГц	±1.25 В	100 кОм/0.32 пФ	6:1	AutoProbe2
N2803A	30 ГГц	±1.25 В	100 кОм/0.32 пФ	6:1	AutoProbe2
Gen III+
N2830A	4 ГГц	±2.5 В	100 кОм/0.32 пФ	5:1/10:1	AutoProbe1
N2831A	8 ГГц	±2.5 В	100 кОм/0.32 пФ	5:1/10:1	AutoProbe1
N2832A	13 ГГц	±2.5 В	100 кОм/0.32 пФ	5:1/10:1	AutoProbe1
N7000A	8 ГГц	±2.5 В	100 кОм/0.32 пФ	5:1/10:1	AutoProbe2
N7001A	13 ГГц	±2.5 В	100 кОм/0.32 пФ	5:1/10:1	AutoProbe2
N7002A	16 ГГц	±2.5 В	100 кОм/0.32 пФ	5:1/10:1	AutoProbe2
N7003A	20 ГГц	±2.5 В	100 кОм/0.32 пФ	5:1/10:1	AutoProbe2
Gen RC
MX0023A	25 ГГц	±1.25 В	50 кОм/0.17 пФ	1:1/4:1	AutoProbe2
Gen Ultra
MX0020A	10 ГГц	±2.5 В	50 кОм/0.17 пФ	1:1/4:1/8:1	AutoProbe2
MX0021A	13 ГГц	±2.5 В	50 кОм/0.17 пФ	1:1/4:1/8:1	AutoProbe2
MX0022A	16 ГГц	±2.5 В	50 кОм/0.17 пФ	1:1/4:1/8:1	AutoProbe2
MX0024A	20 ГГц	±2.5 В	50 кОм/0.17 пФ	1:1/4:1/8:1	AutoProbe2
MX0025A	25 ГГц	±2.5 В	50 кОм/0.17 пФ	1:1/4:1/8:1	AutoProbe2

1. AutoProbe1 совместим с: InfiniiVision 3000A, 3000T, 4000 и 6000 X-Series (кроме N2830A и N2831A), Infiniium EXR, MXR, S-Series, 9000 и 90000A Series, Infiniium UXR (модели 3.5 мм), V Z, Q и 90000X Series с использованием адаптера N5442A.

2. AutoProbe2 совместим с Infiniium UXR (модели 3.5 мм), V, Z, Q и 90000X Series, Infiniium UXR (модели 1 мм и 1.85 мм) с использованием адаптера N2852A, Infiniium N1000A и 86100D DCA-X с использованием адаптера N5477A (только для N2801A/02A/03A).

Насадки и принадлежности для пробников InfiniiMax

Система пробников InfiniiMax от Keysight поддерживает широкий спектр высокоскоростных приложений для проб благодаря обширной линейке насадок и принадлежностей для пробников. Большинство насадок и принадлежностей для пробников InfiniiMax делятся на 2 группы в зависимости от архитектуры входного импеданса: архитектура RC (Gen I, II, RC и Ultra) и архитектура RCRC (Gen III и III+). Насадки для пробников RC совместимы только с усилителями пробников RC; аналогично, насадки для пробников RCRC совместимы только с усилителями пробников RCRC.

Насадки и принадлежности для пробников с архитектурой InfiniiMax RC

В следующей таблице перечислены все совместимые насадки и принадлежности для пробников RC. Они совместимы с усилителями пробников InfiniiMax Gen I/II/RC/Ultra, за исключением случаев, указанных в примечаниях.

Модель	Полоса пропускания	Описание
E2655C	13 ГГц	Комплект для калибровки временного сдвига и проверки производительности пробника³
E2668B	N/A	Комплект для подключения InfiniiMax I для несимметричных измерений (E2676B/77B/78B)³
E2669B	N/A	Комплект для подключения InfiniiMax I для дифференциальных/несимметричных измерений (E2675B/77B/78B)
E2675B	6 ГГц	Дифференциальная насадка-браузер
E2676B	6 ГГц	Несимметричная насадка-браузер³
E2677B	12 ГГц	Дифференциальная напайная насадка
E2678B	12 ГГц	Дифференциальная/несимметричная сокетная насадка
E2679B	6 ГГц	Несимметричная напайная насадка³
MX0100A-001	25 ГГц	Микронасадка (набор из 5), поддерживает InfiniiMode
MX0100A-002	25 ГГц	Микронасадка (набор из 25), поддерживает InfiniiMode
MX0100A-003	25 ГГц	Микронасадка (набор из 50), поддерживает InfiniiMode
MX0102A	N/A	Комплект для пайки
MX0103A	25 ГГц	Адаптер "пуля"
MX0104A	40 ГГц	Приспособление для проверки производительности и калибровки временного сдвига¹²
MX0105A	20 ГГц	Насадка SMA, поддерживает InfiniiMode
MX0106A	23 ГГц	Напайная насадка, поддерживает InfiniiMode
N2787A	N/A	3D-позиционер для пробника
N2823A	40 ГГц	Пара согласованных по фазе кабелей 2.92 мм (1 м)
N2833A	N/A	Комплект для дифференциального подключения InfiniiMax II (N2839A, N5381B, N5425B/26A, N2851A/49A)¹
N2837A	21 ГГц	Комплект сменных наконечников для насадки-браузера (набор из 40)¹
N2839A	21 ГГц	Насадка-браузер¹
N2849A	13 ГГц	Наконечники для насадки Quick Tip³
N2851A	13 ГГц	Насадка Quick Tip³
N2852A	N/A	Адаптер интерфейса AutoProbe II на AutoProbe III (для использования с моделями UXR 1 и 1.85 мм)
N2880A	N/A	Комплект коаксиальных аттенюаторов (пары аттенюаторов на 6, 12 и 20 дБ)
N2881A	N/A	Разделительные конденсаторы (набор из 2 конденсаторов на 30 В постоянного тока)
N2884A	12 ГГц	Наконечники ZIF с тонким проводом для зондирования пластин
N2887B	4 ГГц	Адаптер интерфейса пробника Soft touch pro³
N2888A	4 ГГц	Адаптер интерфейса полуканального пробника Soft touch³
N5380B	12 ГГц	Насадка SMA
N5381B	12 ГГц	Напайная насадка
N5425B	18 ГГц	Насадка ZIF
N5426A	18 ГГц	Наконечник ZIF (набор из 10)
N5442A	N/A	Адаптер интерфейса AutoProbe I на AutoProbe II (адаптер 3.5 мм на прецизионный BNC)
N5448B	40 ГГц	Пара согласованных по фазе кабелей 2.92 мм (25 см)
N5450B	N/A	Удлинительный кабель для экстремальных температур, длина 1 м
N5451A	5 и 9.9 ГГц	Комплект длинных наконечников ZIF (7 и 11 мм)

1. НЕ совместимо с Gen Ultra. 2. НЕ совместимо с Gen I. 3. НЕ совместимо с Gen RC/Ultra.

Насадки и принадлежности для пробников с архитектурой InfiniiMax RCRC

В следующей таблице перечислены совместимые насадки и принадлежности для пробников RCRC. Они совместимы с усилителями пробников InfiniiMax Gen III/III+, за исключением случаев, указанных в примечаниях.

Модель	Полоса пропускания	Описание
E2655C	13 ГГц	Приспособление для проверки производительности и калибровки временного сдвига
MX0104A	40 ГГц	Приспособление для проверки производительности и калибровки временного сдвига
MX0109A	26 ГГц	Напайная насадка для экстремальных температур, поддерживает InfiniiMode
N2787A	N/A	3D-позиционер для пробника
N2812A	N/A	Высокопроизводительный входной кабель, разъемы 2.92 мм, длина 1 м
N2823A	40 ГГц	Пара согласованных по фазе кабелей 2.92 мм (1 м)
N2835A	N/A	Комплект для дифференциального подключения InfiniiMax III/III+ (N5439A/45A, N2836A/38A/48A/49A)
N2838-68701	N/A	10x резисторов 130 Ом для замены наконечников
N2838A	25 ГГц	Наконечники ZIF для печатных плат 450 Ом (набор из пяти)
N2848A	16 ГГц	Насадка Quick Tip, поддерживает InfiniiMode
N2849A	16 ГГц	Наконечники Quick Tip (набор из 4)
N2852A	N/A	Адаптер интерфейса AutoProbe II на AutoProbe III
N5381B	12 ГГц	Проволочные наконечники
N5439A	28 ГГц	Насадка ZIF
N5440A	28 ГГц	Комплект керамических наконечников ZIF 450 Ом (набор из пяти)
N5442A	N/A	Адаптер 3.5 мм на прецизионный BNC
N5444A	30 ГГц	Насадка SMA 3.5/2.92, поддерживает InfiniiMode
N5445A	30 ГГц	Дифференциальная насадка-браузер
N5447A	28 ГГц	Комплект керамических наконечников ZIF 200 Ом (набор из пяти)
N5448B	40 ГГц	Пара согласованных по фазе кабелей 2.92 мм (25 см)
N5449A	N/A	Адаптер для пробников с высоким импедансом, включает один пассивный пробник N2878A 500 МГц 10:1
N5450B	N/A	Удлинительный кабель для экстремальных температур, длина 1 м
N5476A	30 ГГц	Сменные наконечники для браузера (набор из 4)
N5477A	N/A	Адаптер для стробоскопического осциллографа¹

1. НЕ совместимо с Gen III+.

Характеристики пробников InfiniiMode для несимметричных, дифференциальных и синфазных измерений

Модель	Ослабление	Полоса пропускания пробника	Динамический диапазон входа	Применение и использование	Совместимость с осциллографами
N2750A	2:1 или 10:1	1.5 ГГц	+/-1 В дифф., 2 Впик несимм. (при 2:1) / +/-5 В дифф., 10 Впик несимм. (при 10:1)	• Проектирование цифровых, аналоговых устройств и измерение мощности • Пробирование InfiniiMode для дифференциальных, несимметричных и синфазных измерений одним пробником • Встроенное управление осциллографом для быстрого доступа к различным функциям • Поставляется стандартно с напайным, сокетным и браузерным наконечниками	InfiniiVision 3000 X/T, 4000 X, 6000 X, Infiniium 9000, S-Series
N2751A	2:1 или 10:1	3.5 ГГц			6000 X, S-Series, 9000, 90000A
N2752A	2:1 или 10:1	6 ГГц			6000 X, S-Series, 9000, 90000A

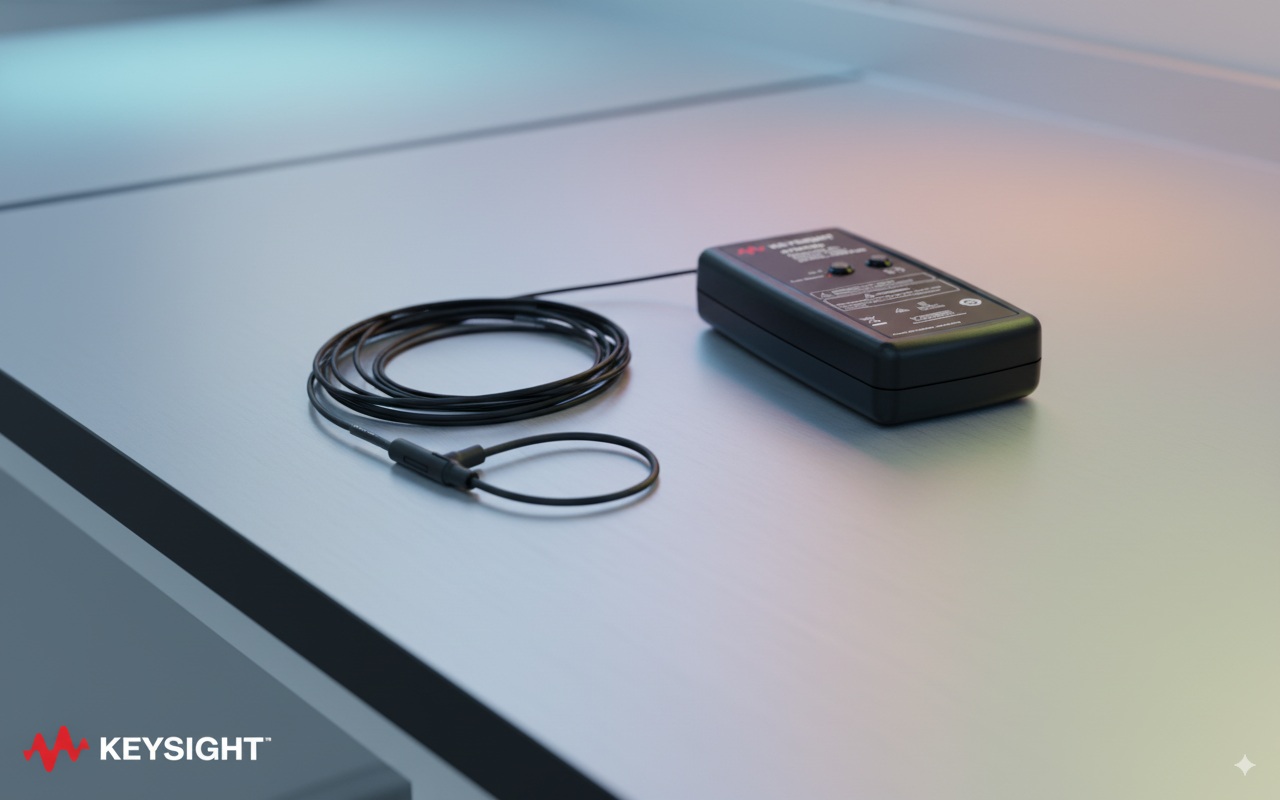

Токовые пробники Keysight

Токовые пробники измеряют ток, протекающий через проводник, и преобразуют его в напряжение, которое можно просмотреть и измерить на осциллографе. Токовые пробники Keysight используют гибридную технологию, которая включает в себя датчик Холла, измеряющий постоянный ток, и трансформатор тока, измеряющий переменный ток. Благодаря разъемной конструкции сердечника, токовый пробник легко надевается и снимается с проводника, что устраняет необходимость в электрическом подключении к цепи.

Доступны полосы пропускания измерений от постоянного тока до 150 МГц. Новое семейство N7040A/41A/42A - это пробники переменного тока Роговского для удобного измерения больших переменных токов. Эти пробники имеют гибкую обхватывающую катушку-датчик, которую можно легко обернуть вокруг точек измерения тока, и могут измерять большие токи без увеличения размера преобразователя.

Преимущества токовых пробников	Ограничения
Недорогая модель 1146B измеряет переменный и постоянный ток до 100 A ср.кв. без разрыва цепи • Питание пробника осуществляется от батареи, поэтому нет необходимости во внешнем источнике питания	Полоса пропускания 100 кГц
• Серия N2780B измеряет переменный и постоянный ток до 500 A (N2780B) или 100 МГц (N2783B) • Совместимость с любым входом BNC 1 МОм. 1147B измеряет переменный и постоянный ток до 50 МГц • N2893A измеряет переменный и постоянный ток до 100 МГц и обеспечивает автоматическое размагничивание/устранение смещения • N7026A измеряет переменный и постоянный ток до 150 МГц с чувствительностью 1 мА/дел и обеспечивает автоматическое размагничивание/устранение смещения • Интерфейс AutoProbe полностью настраивает осциллограф для пробника	• Требуется внешний источник питания (N2779A) • Максимум 30 А пик (непродолжительно)
• Высокочувствительный токовый пробник N2820A/21A поддерживает высокочувствительные измерения переменного/постоянного тока от 50 мкА до 5 А • Одновременное отображение тока с высоким и низким усилением для более точного измерения в широком динамическом диапазоне	Использование резистора с высоким сопротивлением вызывает большее падение напряжения (IR drop) в ИУ • Полоса пропускания пробника ограничена 5 МГц
• Пробники N7040A/41A/42A имеют гибкую обхватывающую катушку-датчик, которую можно легко обернуть вокруг точек измерения тока. Пробник тока на катушке Роговского может измерять большие токи без увеличения размера преобразователя	• Только для измерения переменного тока

Характеристики токовых пробников

Модель	Тип пробника	Полоса пропускания пробника	Макс. входной ток	Применение и использование	Совместимость с осциллографами¹
1146B	AC/DC ток, 0.1 В/А (0-10 А пик) или 0.01 В/А (0-100 А пик)	100 кГц	100 А пик	Измерение тока в сети переменного тока, двигателях, автомобилях • Требуется батарея 9 В пост. тока	Высокоомный вход BNC
N2780B²	AC/DC ток, 0.01 В/А	2 МГц	500 А ср.кв. непрерывно, 700 А пик непродолжительно	Двигатели, импульсные источники питания, сетевые токи	Высокоомный вход BNC
N2820A	AC/DC ток, 2 канала, В/А (увеличение) и В/А (уменьшение)	3 МГц (уменьшение), 500 кГц (увеличение)	Макс. 5 А, мин. 50 мкА (с поставляемыми аксессуарами)	Сбор и анализ низкоуровневых токов в ИУ для характеризации подцепей или измерения потребления тока устройствами с батарейным питанием или интегральными схемами	Только InfiniiVision 3000 X-, 4000 X-, 6000 X- и Infiniium S-Series, 9000 Series (высокоомный вход AutoProbe)
N2821A	AC/DC ток, 1 канал, В/А (увеличение) и В/А (уменьшение)	3 МГц (уменьшение), 500 кГц (увеличение)	Макс. 5 А, мин. 50 мкА (с поставляемыми аксессуарами)	Сбор и анализ низкоуровневых токов в ИУ для характеризации подцепей или измерения потребления тока устройствами с батарейным питанием или интегральными схемами	Только InfiniiVision 3000 X-, 4000 X-, 6000 X- и Infiniium 9000, S-Series (высокоомный вход AutoProbe)
N2781B²	AC/DC ток, 0.01 В/А	10 МГц	150 А ср.кв. непрерывно, 300 А пик непродолжительно	Двигатели, импульсные источники питания, трансформаторы	Высокоомный вход BNC
N7040A	AC ток Роговского, 2 мВ/А	3 Гц - 23 МГц	3,000 Апик	Измерения тока в двигателях, импульсных источниках питания, двойных импульсных тестерах	Высокоомный вход BNC
N7041A	AC ток Роговского, 10 мВ/А	12 Гц - 30 МГц	600 Апик	Измерения тока в двигателях, импульсных источниках питания, двойных импульсных тестерах	Высокоомный вход BNC
N7042A	AC ток Роговского, 20 мВ/А	9.2 Гц - 30 МГц	300 Апик	Измерения тока в двигателях, импульсных источниках питания, двойных импульсных тестерах	Высокоомный вход BNC
1147B³	AC/DC ток, 0.1 В/А	50 МГц	15 А пик непрерывно, 30 А пик непродолжительно	Измерения тока в двигателях, импульсных источниках питания, магнитных устройствах	Высокоомный вход AutoProbe
N2782B²	AC/DC ток, 0.1 В/А	50 МГц	30 А ср.кв. непрерывно, 50 А пик непродолжительно	Импульсные источники питания, усилители, магнитные устройства	Высокоомный вход BNC
N2783L²	AC/DC ток, 0.1 В/А, кабель 5 м	80 МГц	30 А ср.кв. непрерывно, 50 А пик непродолжительно	Измерения в автомобильных устройствах	Высокоомный вход BNC
N2893A³	AC/DC ток, 0.1 В/А	100 МГц	15 А пик непрерывно, 30 А пик непродолжительно	Измерения тока в двигателях, импульсных источниках питания, магнитных устройствах	Высокоомный вход AutoProbe
N2783B²	AC/DC ток, 0.1 В/А	100 МГц	30 А ср.кв. непрерывно, 50 А пик непродолжительно	Импульсные источники питания, измерения малых токов	Высокоомный вход BNC
N7026A	AC/DC ток, 1 В/А (высокая чувствительность)	150 МГц	30 А ср.кв. непрерывно, 40 А пик непродолжительно	Измерения тока в двигателях, импульсных источниках питания, магнитных устройствах, высокочувствительные измерения тока (1 мА/дел)	Высокоомный вход AutoProbe

1. Для использования токового пробника 1146B или серии N2780B с осциллографом серии Infiniium 80000, 90000 или 5485xA закажите высокоомный адаптер E2697A 1 МОм. 2. Требуется источник питания N2779A на 3 канала. 3. Совместимо только с сериями 3000X, 4000X, 6000X, 5000, 6000 (от 300 МГц до 1 ГГц), 7000, 9000, S, V, 90000X/Q. Используйте N5449A для работы с 90000X/Q.

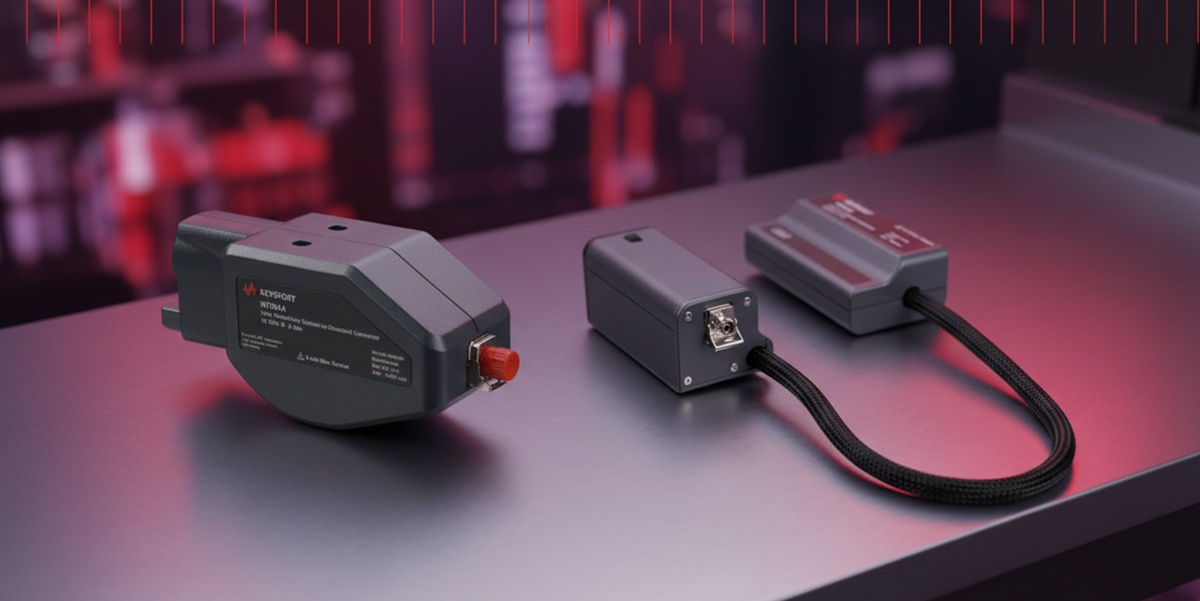

Оптико-электрический преобразователь

Оптико-электрический преобразователь преобразует оптические сигналы в электрические для удобного анализа на осциллографе. Оптико-электрические преобразователи Keysight N7004A и N7005A представляют собой высокочувствительные фотодетекторные модули с DC-связью, разработанные для прямого оптико-электрического преобразования оптических телекоммуникационных или сигналов передачи данных для осциллографов реального времени Infiniium. Каждый адаптер N7004A или N7005A содержит измеренные S-параметры для оптимизированного корректирующего фильтра, и эти данные о частотной характеристике используются для выравнивания частотной характеристики для более точного измерения.

Характеристики N7004A

Типичная полоса от DC до 33 ГГц (-3 дБэ, электрическая)
Одномодовые и многомодовые входы
50/125 мкм, от 750 нм до 1650 нм (покрывает основные длины волн: 850 нм, 1310 нм и 1550 нм)
Предназначен для тестирования эталонных приемников по отраслевым оптическим стандартам или для характеризации сырого отклика оптического передатчика
Функции оптических измерений встроены в базовую версию программного обеспечения Infiniium 05.70 или выше
Совместим с осциллографами реального времени Infiniium UXR, V-Series, 9000 X-Series, Z-Series и снятыми с производства 9000 Q-Series

Характеристики N7005A

Типичная полоса от DC до 60 ГГц (-3 дБэ, электрическая)
Одномодовый вход
От 1250 нм до 1600 нм (покрывает основные длины волн: 1310 нм и 1550 нм)
Программное обеспечение FlexDCA поддерживает возможности измерения PAM4, такие как TDECQ для осциллографов Infiniium UXR и N7005A
Функции оптических измерений встроены в базовую версию программного обеспечения Infiniium UXR 10.25 или выше
Совместим с осциллографом Infiniium UXR с полосой пропускания 40 ГГц

Принадлежности для пробников Keysight

Позиционеры для пробников

Модель	Описание	Совместимость
N2784A	Одноплечий позиционер для пробника (для браузинга)	Совместим с большинством осциллографических пробников
N2785A	Двухплечий позиционер для пробника (для браузинга)	Совместим с большинством осциллографических пробников
N2786A	Двухногий позиционер для пробника	Совместим с большинством пассивных осциллографических пробников
N2787A	3D-позиционер для пробника	Совместим с большинством пробников Keysight, включая браузеры InfiniiMax

Логические пробники для осциллографов смешанных сигналов

Модель	Описание	Совместимость
N6459-60001	Логический пробник с 1x8 летающими проводами (поставляется с MSO серии 2000 X)	Совместим с MSO серии 2000 X
N6450-60001	Логический пробник с 2x8 летающими проводами (поставляется с MSO серий 3000/4000 X)	Совместим с MSO серий 3000/4000 X
N2756A	Логический пробник с 16-канальными летающими проводами (поставляется с MSO серии 6000 X)	Совместим с MSO серии 6000 X
54620-68701	Логический пробник с 2x8 летающими проводами (поставляется с MSO серий 6000/7000)	Совместим с MSO серий 6000/7000/54600
10085-68701¹	40-контактный логический пробник и терминальный адаптер	Совместим с MSO серий 6000/7000/54600
54826-68701	Комплект логического пробника для MSO Infiniium (поставляется с MSO серии 8000)	Совместим с MSO серий 8000/54830
E5396A	16-канальный безразъемный логический пробник Soft Touch	Совместим с MSO серий 6000/8000/54830
54904-61615	Комплект логического пробника для MSO Infiniium серии 9000 (поставляется с MSO серии 9000)	Совместим с MSO серии 9000

1. С добавлением 40-контактного логического кабеля Keysight MSO принимает множество аксессуаров для логических анализаторов, таких как Mictor, летающие провода Samtec или безразъемный пробник Soft touch.

Адаптер-клин для пробников

• Легкое подключение к корпусам TQFP и PQFP 0.5 или 0.65 мм
• Надежный контакт с малым риском короткого замыкания на соседние выводы
• Версии на 3, 8 и 16 сигналов
• Легко подключается к большинству осциллографов или логических анализаторов с соответствующими аксессуарами
• Подключается напрямую к активным пробникам 1145A/1155A и двойному адаптеру, поставляемому с семейством пассивных пробников 1160A-65A и комплектами аксессуаров N2877A/N2879A для пассивных пробников серии N2870A

Модель	Описание
E2613A	Шаг выводов ИС: 0.5 мм, 3 сигнала, 1 шт.
E2614A	Шаг выводов ИС: 0.5 мм, 8 сигналов, 1 шт.
E2615A	Шаг выводов ИС: 0.65 мм, 3 сигнала, 1 шт.
E2616A	Шаг выводов ИС: 0.65 мм, 8 сигналов, 1 шт.
E2643A	Шаг выводов ИС: 0.5 мм, 16 сигналов, 1 шт.
E2644A	Шаг выводов ИС: 0.65 мм, 16 сигналов, 1 шт.

Прочие принадлежности

Категория	Модель	Описание	Для/Совместимо с
Комплект зажимов для ИС	10075A	Комплект зажимов 0.5 мм для ИС	Для пассивных пробников серии 10070
Комплект зажимов для ИС	10072A	Комплект аксессуаров для SMT-монтажа	Для пассивных пробников серии 10070
Комплекты аксессуаров для пробников	10077A	Комплект аксессуаров для высоковольтного пробника 10076A/B/C	Для 10076A/B/C
	N2877A	Расширенный комплект аксессуаров	Для пассивных пробников серии N2870A
	N2878A	Комплект аксессуаров общего назначения	Для пассивных пробников серии N2870A
	N2879A	Комплект аксессуаров для компонентов с малым шагом	Для пассивных пробников серии N2870A
Мини-гнезда для пробников на печатной плате	N2766A	Горизонтальное мини-гнездо для пробника, 25 шт.	Совместимо с пассивными пробниками 1160A-65A и 104xxB
	N2768A	Вертикальное мини-гнездо для пробника, 25 шт.	Совместимо с пассивными пробниками 1160A-65A и 104xxB
	N2885A	Комплект адаптеров для печатных плат, 25 шт.	Для пассивных пробников серии N2870A
	N4827A	Адаптер-гнездо для печатной платы	Пассивные пробники N2862B/63B/89A/90A
	N4863A	Адаптер наконечника пробника к печатной плате, горизонтальный	N2870A-76A, N2894A
	N4864A	Адаптер наконечника пробника к печатной плате, вертикальный	N2870A-76A, N2894A
Адаптеры интерфейса пробника	E2697A	Высокоомный адаптер 1 МОм (включает один пассивный пробник 10073C 500 МГц)	Совместимо с 50-омным входом осциллографа Infiniium с интерфейсом AutoProbe I
	N5449A	Высокоомный адаптер для пробника (включает один пассивный пробник N2873A 500 МГц)	Для использования с высокоомными пассивными или активными пробниками и осциллографом Infiniium с интерфейсом AutoProbe II
	N5442A	Прецизионный адаптер BNC 50 Ом	Для использования с активными пробниками InfiniiMax I, II, III+ (N2830A-32A), N2795A-97A, N2750A-52A с интерфейсом AutoProbe I и с Infiniium с интерфейсом AutoProbe II
	N1022B	Адаптер для стробоскопического осциллографа	Для использования с пробниками InfiniiMax I и II и стробоскопическим осциллографом Keysight 86100C DCA-J
	N5477A	Адаптер для стробоскопического осциллографа	Для использования с пробником InfiniiMax III и стробоскопическим осциллографом Keysight 86100C DCA-J
	N2744A	Адаптер интерфейса T2A	Позволяет подключать пробники TekProbe BNC к интерфейсу AutoProbe от Keysight
Адаптер BNC	N2882A	Адаптер BNC 75 Ом (f) на 50 Ом (m)	Совместимо с любым 50-омным BNC-входом осциллографа
Приспособления для калибровки временного сдвига пробников	E2655C	Комплект для калибровки временного сдвига и проверки производительности для пробников InfiniiMax I/II/III+
	U1880A	Приспособление для калибровки временного сдвига при измерении мощности
	MX0104A	Приспособление для калибровки временного сдвига и проверки производительности для пробников InfiniiMax RC/III/III+
Аксессуары для дифференциальных пробников InfiniiMode N2750A/51A/52A	N2776A	Дифференциальные браузерные наконечники (3 шт.)	Для N2750A/51A/52A InfiniiMode probes
	N2777A	Напайные наконечники InfiniiMode (3 шт.)	Для N2750A/51A/52A InfiniiMode probes
	N2778A	Сокетные наконечники InfiniiMode (3 шт.)	Для N2750A/51A/52A InfiniiMode probes
	N4822A	Сокетный наконечник для приспособлений USB/Ethernet (1 шт.)	Для N2750A/51A/52A InfiniiMode probes
Аксессуары для высокочувствительного токового пробника N2820A/21A	N2822A	Резисторные наконечники 20 мОм	Для токового пробника N2820A/21A
	N2824A	Резисторные наконечники 100 мОм	Для токового пробника N2820A/21A
	N2825A	Резисторные наконечники с определяемым пользователем сопротивлением	Для токового пробника N2820A/21A
	N2826A	Сменные провода (15.5 см, 22 AWG, без изоляции) (5 шт.)	Для токового пробника N2820A/21A
	N2827A	Пассивный кабель (для второго канала N2820A)	Для токового пробника N2820A/21A
	N2828A	Сменные разъемы MBB (make-before-break) (5 шт.)	Для токового пробника N2820A/21A
Аксессуары для пробника цепей питания N7020A/24A	N7021A	Коаксиальная насадка-пигтейл (3 шт.)
	N7022A	Кабель SMA, 48"
	N7023A	Комплект браузера
	N7032A	Браузер 4 ГГц для корпусов SMD 0603 и 0805 (дюймовый код)
	N7033A	Браузер 5 ГГц для корпусов 0201 и 0402 (дюймовый код)

В нашем каталоге представлены все современные модели цифровых осциллографов Keysight.

Дополнительно

На сайте НТЦ «Спектр» можно подобрать любое оборудование под конкретные цели и задачи. Свяжитесь с нашими менеджерами и они помогут с выбором и подготовят для вас персональное коммерческое предложение.

В каталоге продукции вы можете самостоятельно изучить различные модели радиоизмерительного оборудования, сравнить характеристики, свойства, преимущества и цены.

Назад к списку
