Обзор и сравнение новых калибраторов Fluke 5560A, 5550A, 5540A

5560A: Высокопроизводительный калибратор следующего поколения

Калибратор 5560A определяет новый класс высокопроизводительных многофункциональных калибраторов, обеспечивая самый широкий охват электрических рабочих нагрузок и высочайшую точность для калибровки самых требовательных современных рабочих нагрузок.

Fluke 5560A калибрует самые популярные настольные 6,5-разрядные мультиметры с коэффициентом неопределенности испытаний (TUR) лучше 4:1, осциллографы до 2 ГГц и токовые клещи до 1500 А. Технические улучшения включают непрерывный выход тока 30 А без рабочего цикла и функциональность синтезированной индуктивности. Эти улучшения позволяют калибровать современные и полнофункциональные настольные мультиметры и токовые клещи. Полоса пропускания осциллографа до 2 ГГц и время нарастания фронта <175 пс позволяют справляться с еще более широким диапазоном рабочих нагрузок. Большое разнообразие типов термопар и новый разъем для термопар облегчают подключение и расширяют охват рабочих нагрузок по температуре. Рабочая нагрузка расширяется еще больше, когда 5560A используется с усилителем 52120A и соответствующей катушкой для увеличения выходного тока до 6000 А, для калибровки сильноточных устройств, таких как катушки Роговского.

5550A: Оптимизирован для ваших нагрузок по мультиметрам

Высокопроизводительный многофункциональный калибратор 5550A улучшает многофункциональный калибратор 5522A за счет новых диапазонов калибровки, оптимизированных для лучшего соответствия вашей существующей нагрузке по цифровым мультиметрам в современном, прочном приборе с интуитивно понятным графическим интерфейсом. Он калибрует самые популярные настольные цифровые мультиметры с улучшенными коэффициентами неопределенности испытаний (TUR), осциллографы до 1 ГГц и токовые клещи до 1500 А с непрерывным выходом тока.

Технические улучшения включают непрерывный выход тока 30 А, что сокращает время ожидания при интенсивном использовании. Перепроектирование диапазона позволяет калибровать существующие настольные мультиметры с большей уверенностью.

Большое разнообразие типов термопар и новый разъем для термопар облегчают подключение и расширяют охват рабочих нагрузок по температуре. Рабочая нагрузка расширяется еще больше, когда 5550A используется с усилителем 52120A для увеличения выходного тока до 6000 А, для калибровки сильноточных компонентов, таких как катушки Роговского.

5540A: Улучшенная производительность для выездной или мобильной калибровки

Самый широкий охват рабочих нагрузок, новейшие технологии, интуитивно понятная обновленная передняя панель, совместимость с MET/CAL™ и многое другое.

Многофункциональный калибратор 5540A расширяет возможности многофункционального калибратора 5502A за счет улучшенной производительности, подходящей для выездной или мобильной калибровки, охватывая многие из самых требовательных рабочих нагрузок полевых инструментов. Он калибрует самые популярные портативные цифровые мультиметры с повышенными коэффициентами неопределенности испытаний (TUR), осциллографы до 600 МГц и токовые клещи до 1500 А с непрерывным выходом тока.

Технические улучшения включают увеличение диапазона тока с 20 А до 30 А непрерывного выходного тока, что сокращает время ожидания при интенсивном использовании. Перепроектирование диапазона позволяет калибровать существующие портативные цифровые мультиметры с большей уверенностью. Большое разнообразие типов термопар и новый разъем для термопар облегчают подключение и расширяют охват рабочих нагрузок по температуре. Рабочая нагрузка расширяется еще больше, когда 5540A используется с усилителем 52120A для увеличения выходного тока до 6000 А, для калибровки сильноточных компонентов, таких как катушки Роговского.

Конфигурация калибраторов Fluke

Разнообразие опций и аксессуаров позволяет настроить вашу конфигурацию под ваши задачи. Дополнительный комплект для портативности делает 5560A, 5550A или 5540A отличным выбором для выездной или мобильной калибровки.

Адаптер DMM AUTOCAL минимизирует смену проводов во время калибровки цифрового мультиметра, повышая эффективность без ущерба для точности. Комплект для портативности обеспечивает прочные ручки и бамперы, включая защиту передней панели с крышкой, которая также служит для хранения кабелей и аксессуаров.

Рабочая нагрузка расширяется еще больше, когда 5560A используется с усилителем транспроводимости 52120A для увеличения выходного тока до 6000 А, для калибровки сильноточных компонентов, таких как катушки Роговского.

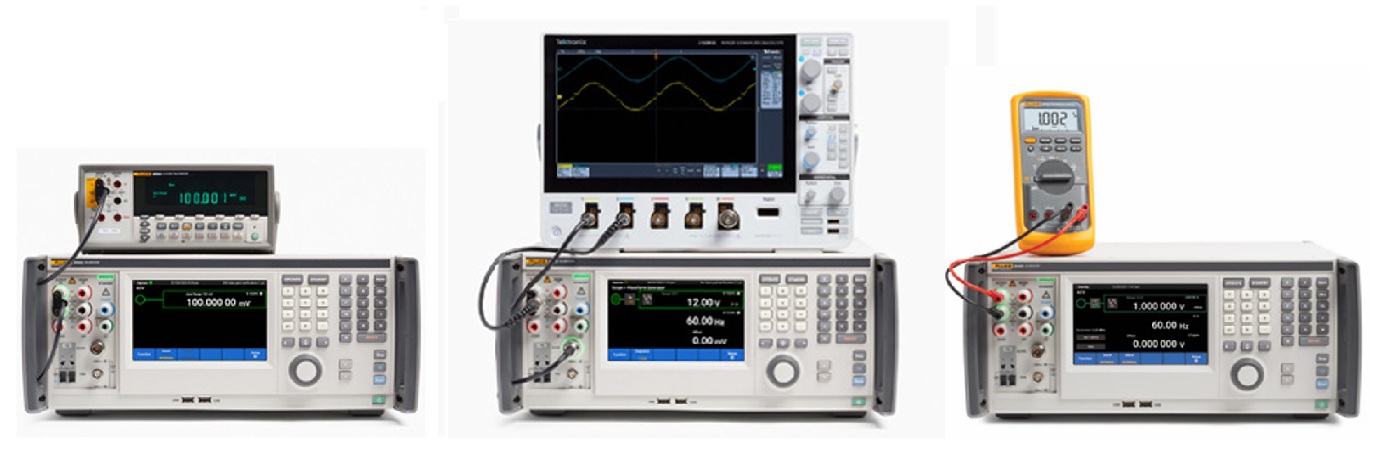

Сравнение калибраторов Fluke 5560A, 5550A и 5540A

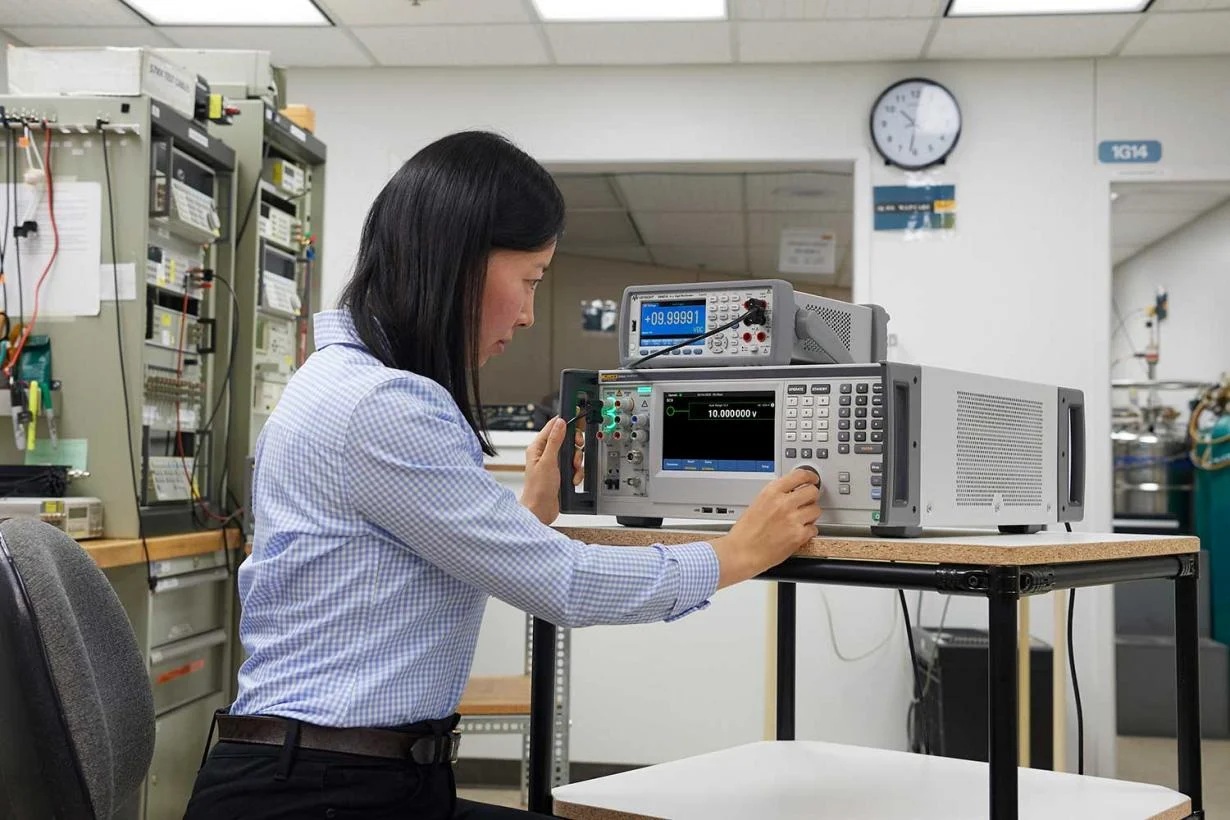

Калибровка цифровых мультиметров

Коэффициент неопределенности испытаний 4:1

5560A калибрует полный спектр электрических рабочих нагрузок, но особенно идеально подходит в качестве калибратора 6,5-разрядных мультиметров с коэффициентом неопределенности испытаний (TUR) 4:1 для большинства популярных настольных моделей.

5550A функционально аналогичен многофункциональному калибратору Fluke Calibration 5522A; однако эта новая модель была улучшена благодаря новейшим технологиям и функциям удобства использования. Он калибрует большинство 5,5-разрядных мультиметров и даже некоторые 6,5-разрядные мультиметры с коэффициентом TUR 4:1 во всем диапазоне измерений.

5540A многофункциональный калибратор расширяет возможности рабочих нагрузок многофункционального калибратора 5502A, улучшая производительность, подходящую для требований реального времени на месте или мобильной калибровки. Он калибрует большинство 4,5-разрядных мультиметров с коэффициентом TUR 4:1 во всем диапазоне измерений.

Коэффициент TUR 4:1 позволяет быстро соответствовать или превосходить спецификации производителей для калибровки цифровых мультиметров без защиты и необходимости в дополнительном оборудовании. Это упрощает настройку и сокращает количество стандартов, необходимых для калибровки самых требовательных цифровых мультиметров.

Источник индуктивности расширяет охват рабочих нагрузок 5560A и 5550A

Новая функция источника индуктивности расширяет охват рабочих нагрузок до большего количества типов современных цифровых мультиметров.

Конструкция цифро-аналогового преобразователя, независимая от сопротивления переключателя

Новая запатентованная сверхлинейная конструкция цифро-аналогового преобразователя позволяет всей линейке 55X0 достигать технических характеристик, которые были невозможны в 5522A и 5502A, позволяя калибровать более точные и требовательные рабочие нагрузки.

Оптимизированный диапазон для полного охвата рабочих нагрузок

В калибраторах 5522A и 5502A диапазон происходит с шагом 3,3x; однако большинство настольных мультиметров обычно имеют диапазон 1,2x. Поскольку в старых моделях калибровки были другими, в некоторых случаях калибратор не позволяет откалибровать цифровой мультиметр в идеальной точке спецификации.

55X0 теперь оптимизированы для соответствия переключению диапазонов наиболее популярных 6,5-разрядных, 5,5-разрядных и 4,5-разрядных цифровых мультиметров. Эти усовершенствования диапазонов позволяют калибровать большее количество мультиметров с помощью одного калибратора.

Быстрое время оседания

Калибровка мультиметров происходит значительно быстрее благодаря улучшенному времени успокоения в моделях 55X0A. В некоторых случаях эти новые калибраторы настраиваются на 50 % быстрее, чем предыдущие модели. У вас будет меньше времени на ожидание и больше времени на выполнение тестов.

Переназначение выходных клемм ограничивает изменение выводов

Мы переназначили выходные клеммы на моделях 5560A, 5550A и 5540A, разделив выходы Aux и Sense, что позволяет калибровать большинство рабочих нагрузок с минимальным количеством смен проводов.

Новая компоновка клемм представляет собой заметное улучшение по сравнению со старыми моделями. Например, модели 5522A и 5502A имеют общие клеммы Sense и AUX, а также общие клеммы Round и Guard, поэтому вам приходится часто менять провода во время калибровки мультиметра. На моделях 55X0A все клеммы выделены, а клемма Guard перемещена в сторону, что позволяет подключить провода один раз и эффективно завершить калибровку измерителя.

Дополнительный адаптер DMM AUTOCAL для специальной калибровки мультиметра

Модели 55X0A поставляются с комплектом проводов Fluke Calibration, который обеспечивает высококачественное соединение, соответствующее вашему калибратору.

Дополнительный адаптер DMM AUTOCAL позволяет легко подключить калибратор к цифровому мультиметру. Адаптер подключается непосредственно к выходным клеммам калибратора и обеспечивает ту же функциональность, что и входящие в комплект провода, но с большим удобством и эффективностью, снижая количество ошибок пользователя.

Особенности калибровки цифрового мультиметра

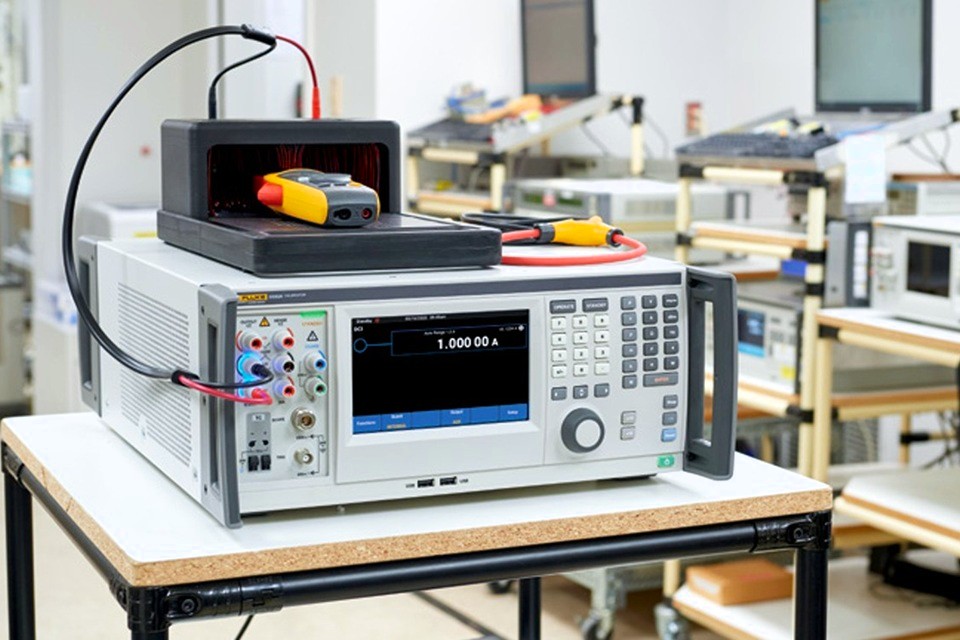

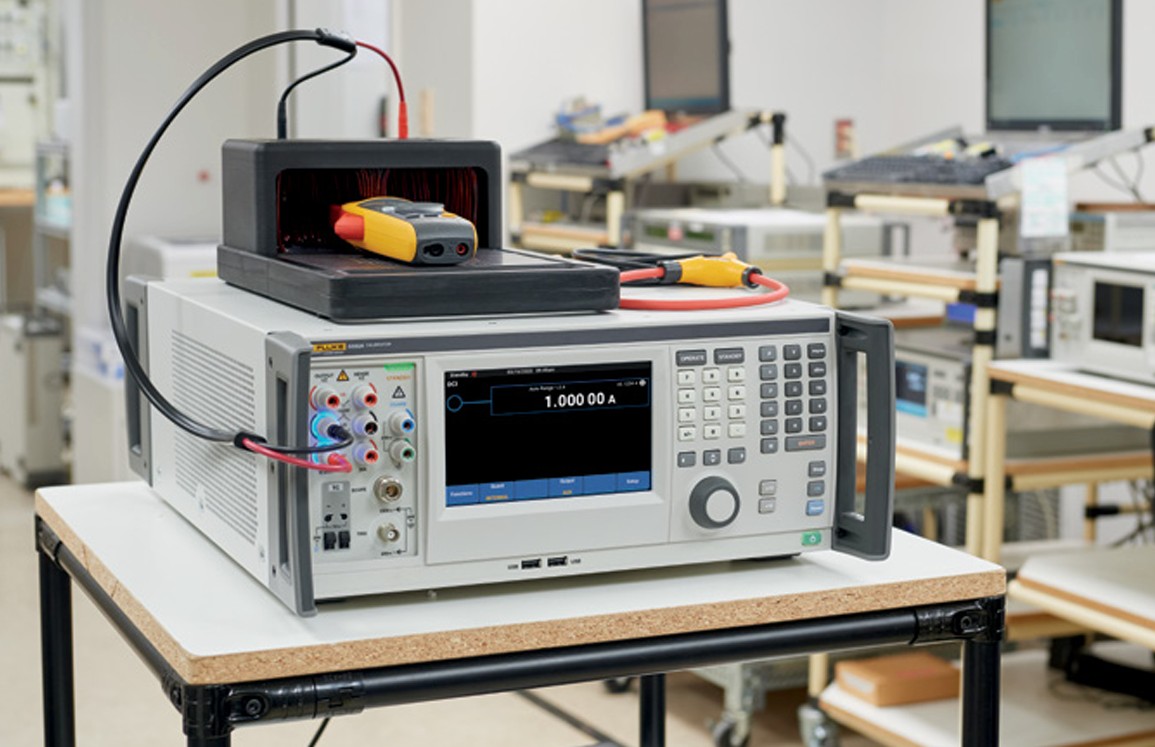

Калибровка токовых клещей и амперметров

Увеличенный выходной ток 30 А позволяет использовать модели 5560A, 5550A и 5540A в качестве калибратора 30 А для более высоких рабочих нагрузок по току, таких как токовые клещи до 1500 А (с дополнительной токовой катушкой).

Непрерывный выход означает, что вам не нужно переводить калибратор в режим ожидания для периодов охлаждения при использовании функции тока. Это позволяет увеличить пропускную способность, что может существенно сэкономить время, если вы калибруете много амперметров.

Новая дополнительная токовая катушка с 1, 2, 10 витками и переработанная токовая катушка с 50 витками работают с моделями 55X0A, позволяя калибровать рабочие нагрузки, включающие токовые измерители клещевого типа и токовые щупы осциллографа. Каждая катушка, как и калибратор, рассчитана на непрерывное использование при 30 А с минимальным рабочим циклом, что повышает пропускную способность калибровки до четырех раз.

Расширьте охват рабочих нагрузок еще больше. Используйте модели 5560A, 5550A или 5540A с усилителем транспроводимости Fluke Calibration 52120A для увеличения выходного тока до 6000 А, что идеально подходит для калибровки сильноточных компонентов, таких как катушки Роговского.

Особенности калибровки клещей

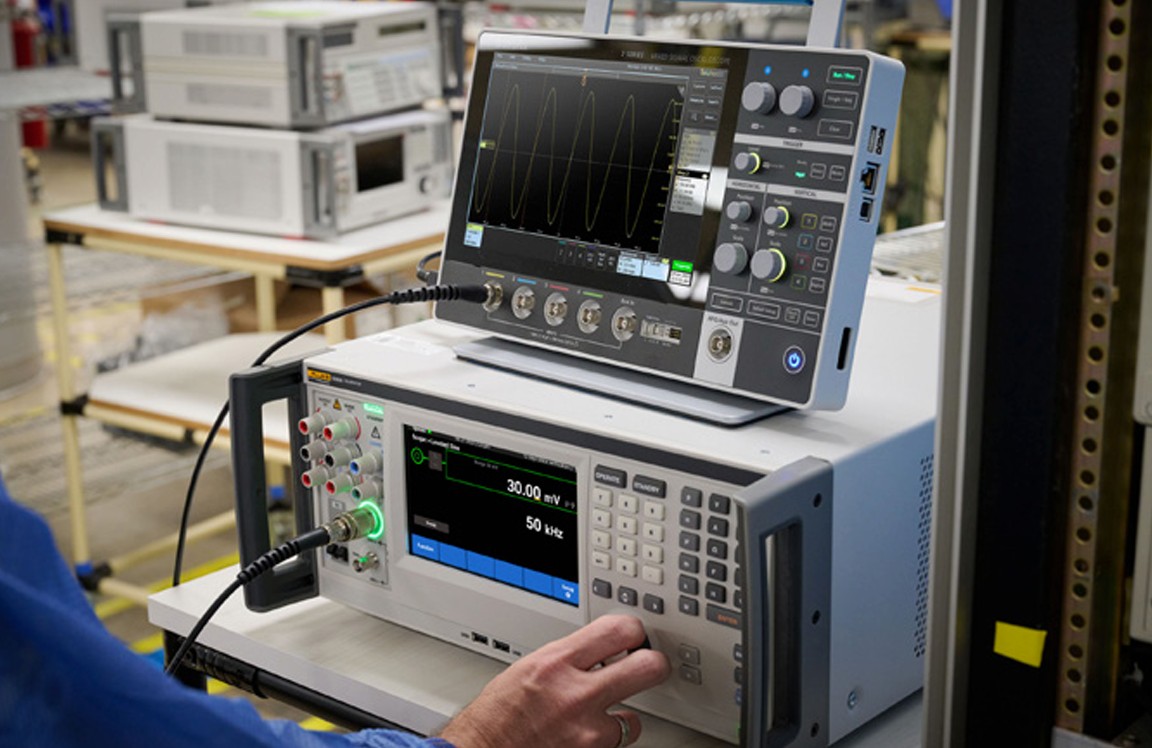

Калибровка осциллографов

Три варианта обеспечивают возможности калибровки осциллографов до 2 ГГц с моделью 5560A; 1 ГГц с моделью 5550A; или 600 МГц с моделью 5540A. Легко проверяйте динамическую реакцию, полосу пропускания, синхронизацию, многочисленные функции запуска, входное сопротивление и многое другое.

Время нарастания - важнейшая характеристика калибровки осциллографа. Осциллограф должен иметь быстрое время нарастания, чтобы улавливать быстрые переходы; в противном случае результаты могут быть ошибочными, а значимая информация может не отображаться. Калибраторы 5560A, 5550A и 5540A имеют спецификацию быстрого нарастания, что позволяет охватить широкий спектр осциллографов. Вы можете точно определить источник быстрого перехода для калибровки быстрое время нарастания фронта импульса в современных осциллографах. Край составляет менее 175 пС, что на 58 % лучше, чем у калибратора 5522A.

Модели 55X0A также включают улучшенный выход синусоидального сигнала с выравниванием уровня. Фазовый шум SSB теперь указывается в каждой модели, что позволяет видеть более точный выходной сигнал. Также указывается и проверяется КСВН источника. Эти улучшенные характеристики в сочетании с выровненной синусоидой позволяют калибровать все более требовательные рабочие нагрузки.

Использование опций для калибровки осциллографов упрощает обучение операторов, поскольку техническим специалистам нужно научиться использовать только один калибратор.

Функции калибровки осциллографа
