R&S®BBA150 Широкополосный усилитель

Возможны дополнительные опции

Хит

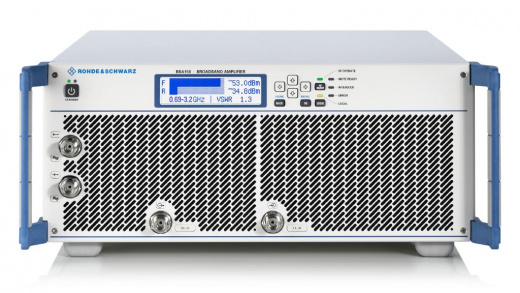

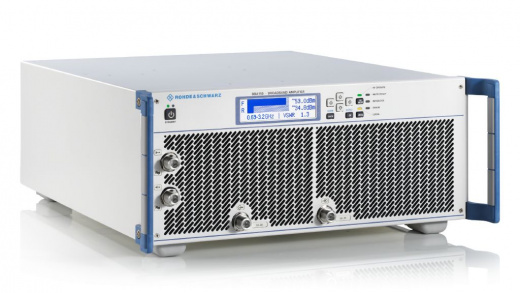

R&S®BBA150 Широкополосный усилитель - Основное изображение

Универсальные широкополосные усилители BBA150 от Rohde & Schwarz с диапазоном частот от 4 кГц до 6 ГГц и высокой плотностью мощности. Эти компактные устройства отличаются высокой надежностью и готовы к использованию сразу после включения. Идеально подходят для различных видов модуляции, включая амплитудную, частотную, фазовую и импульсную. Для различных применений доступны широкие возможности выбора входных, выходных и пробоотборных портов.

Подробности

Характеристики

Все товары бренда Rohde & Schwarz

Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.

Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

Возможны дополнительные опции

R&S®BBA150 — это универсальные широкополосные усилители, которые могут работать в пяти различных диапазонах частот: от 9 кГц до 250 МГц, от 4 кГц до 400 МГц, от 80 МГц до 1 ГГц, от 0,69 ГГц до 3,2 ГГц и от 2,5 ГГц до 6 ГГц. Эти компактные устройства отличаются высокой надежностью и готовы к использованию сразу после включения. Идеально подходят для различных видов модуляции, включая амплитудную, частотную, фазовую и импульсную. Для различных применений доступны широкие возможности выбора входных, выходных и пробоотборных портов.

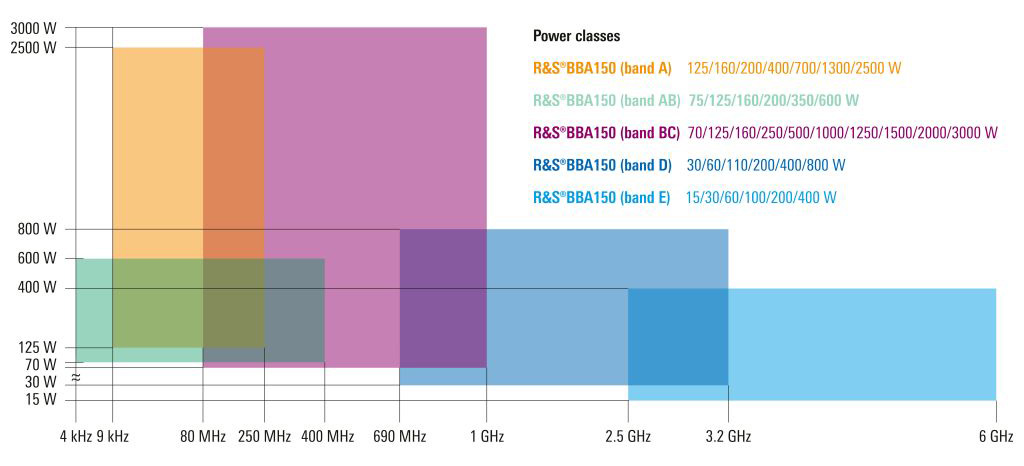

Доступные модели R&S®BBA150

Однополосные усилители
Двухполосные усилители
Двухдиапазонные усилители

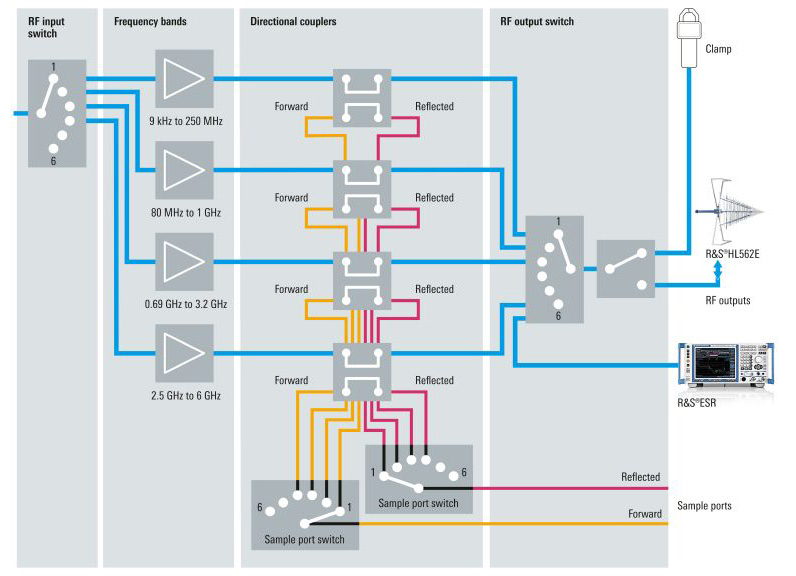

Модульная конструкция позволяет впоследствии изменять мощность и диапазон частот. Концепция комплексного обслуживания и глобальная доступность запасных частей способствуют укреплению доверия клиентов по всему миру.

Особенности и преимущества R&S®BBA150

Масштабируемость под любые задачи

R&S®BBA150 — это современные полупроводниковые СВЧ-усилители, которые открывают новые возможности для работы с радиосигналами. Они охватывают пять диапазонов частот: от 9 кГц до 250 МГц (A), от 4 кГц до 400 МГц (AB), от 80 МГц до 1 ГГц (BC), от 0,69 ГГц до 3,2 ГГц (D) и от 2,5 ГГц до 6 ГГц (E). Это позволяет использовать их в самых разных областях, от базовых исследований до сложных промышленных проектов. Ключевое преимущество этих усилителей — возможность масштабирования и регулировки по частоте и мощности. Это значит, что вы можете легко адаптировать систему под свои нужды, выбирая оптимальный класс мощности от 15 Вт до 3000 Вт. Такая гибкость не только защищает ваши инвестиции, но и позволяет уверенно смотреть в будущее, зная, что ваша система готова к любым требованиям.

Допуск по рассогласованию 100%

Широкополосные усилители R&S®BBA150 — это незаменимые инструменты для проведения испытаний на электромагнитную совместимость (ЭМС) и измерений характеристик испытуемых устройств. Они обладают высокой эксплуатационной готовностью и надёжностью, что делает их идеальными для использования в различных условиях. Одной из ключевых особенностей широкополосных усилителей R&S®BBA150 является их способность работать с серьёзным рассогласованием на высокочастотном (ВЧ) выходе. Это позволяет использовать их для испытаний на ЭМС с плохо согласованными антеннами, а также для измерений характеристик устройств со входным импедансом, который значительно отличается от 50 Ом. Кроме того, усилители R&S®BBA150 усовершенствованы для работы в условиях короткого замыкания на ВЧ-конце или разомкнутого ВЧ-выхода. Они генерируют номинальную выходную мощность для отработки рассогласования на уровне коэффициента стоячей волны (КСВ) 6:1.

Таким образом, широкополосные усилители R&S®BBA150 представляют собой универсальные и надёжные инструменты, которые могут использоваться для решения широкого спектра задач в области радиоизмерений.

Гибкая настройка

Мы знаем, как важно иметь оборудование, которое можно адаптировать под любые задачи. Именно поэтому мы создали R&S®BBA150 — устройство, которое позволяет гибко настраивать параметры работы. Преимущества R&S®BBA150:

Компактность и модульность. Конструкция R&S®BBA150 занимает минимум места, но при этом позволяет создавать высокоинтегрированные системы на базе модулей в 19-дюймовых стойках. Это делает устройство идеальным выбором для лабораторий и производств с ограниченным пространством.

Удобная настройка. Вы можете легко изменять частоту и мощность устройства, что позволяет оптимизировать его работу для конкретных задач.

Многочисленные опции. Благодаря многочисленным опциям вы можете объединять и согласовывать отдельные усилители в рамках одной системы с поддержкой нескольких диапазонов частот. Это даёт возможность получить наилучшую конфигурацию для вашей задачи.

R&S®BBA150 — это надёжное и эффективное решение для тех, кто ищет универсальное оборудование для своих исследований или производства.

Современный пользовательский интерфейс

Одной из ключевых особенностей R&S®BBA150 является его продуманный пользовательский интерфейс. Он предоставляет гибкие возможности управления и эксплуатации, что делает работу с прибором максимально удобной.

Управление R&S®BBA150 осуществляется с помощью кнопок на передней панели или команд, вводимых непосредственно на экране прибора. Это особенно полезно в лабораторных условиях, где требуется точная настройка параметров.

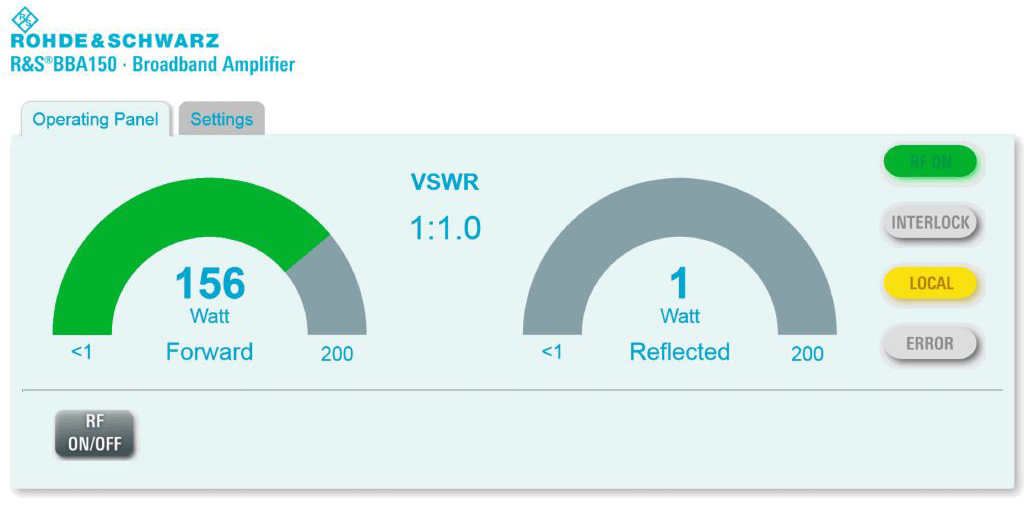

Также, R&S®BBA150 можно удобно управлять с использованием графического пользовательского интерфейса на компьютере. Встроенный графический web-интерфейс позволяет легко вызывать настройки через локальную сеть и web-браузер.

Стандартный интерфейс Ethernet обеспечивает возможность автоматизации испытательных последовательностей с использованием команд SCPI для дистанционного управления. Это значительно упрощает процесс тестирования и позволяет сосредоточиться на анализе результатов.

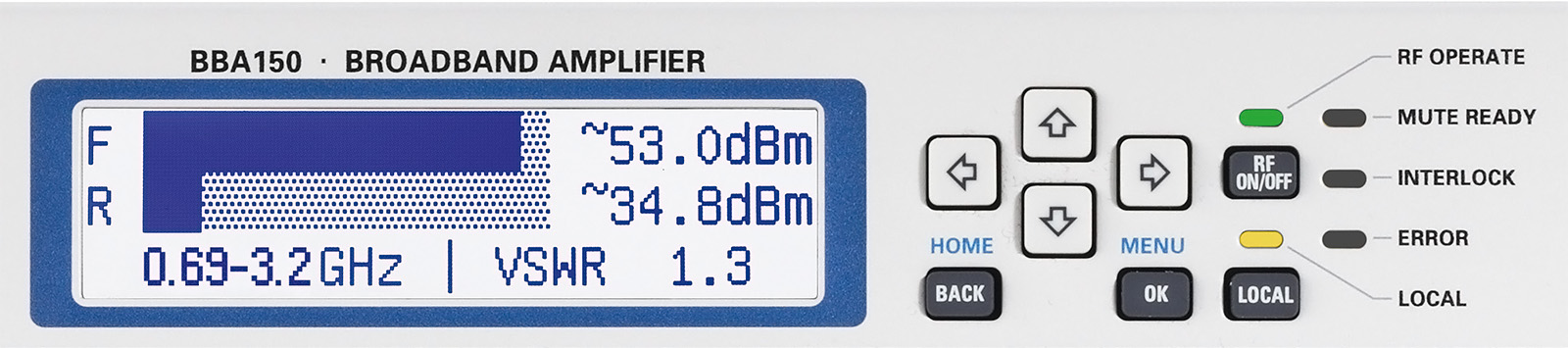

Дисплей и кнопки управления на передней панели R&S®BBA150

Усилители R&S®BBA150 находят применение в самых разных областях. Они подходят для проведения измерений электромагнитных волн (ЭМВ) в диапазоне частот до 6 ГГц, что соответствует различным стандартам. В промышленных условиях эти усилители используются для валидационных испытаний проектов и продукции на этапе контроля качества, а также в рамках разработки и производства компонентов.

Кроме того, усилители R&S®BBA150 применяются в научных исследованиях, физических науках и технологиях связи. Благодаря своей компактной модульной конструкции, они позволяют создавать одно- или многополосные конфигурации на столах 4HU или стойках 19" высокой мощности. Это делает их удобными для использования в различных условиях и ситуациях.

Технические характеристики

Параметры и технические характеристики R&S®BBA150
Частотные диапазоны	R&S®BBA150	9 кГц – 250 МГц 80 МГц – 1 ГГц 800 МГц – 3 ГГц 2,5 ГГц – 6 ГГц
Номинальная выходная мощность	9 кГц – 250 МГц 4 кГц – 400 МГц 80 МГц – 1 ГГц 0,69 ГГц – 3,2 ГГц 2,5 ГГц – 6 ГГц	125 Вт – 2500 Вт 75 Вт – 600 Вт 70 Вт – 3000 Вт 30 Вт – 800 Вт 15 Вт – 400 Вт
Номинальная выходная нагрузка		50 Ом
Неравномерность усиления		+/- 2 дБ…3,5 дБ
Диапазон регулировки усиления		> 15 дБ
Паразитный сигнал		макс. -65 дБн
Возможные типы модуляции		АМ, ЧМ, ФМ, ИМ
Входной/ Выходной импеданс		50 Ом
Уровень входного сигнала для при номинальной выходной мощности		-3,4 дБм
Максимальный уровень входного сигнала		0 В (DC)
Устойчивость к рассогласованию по входу / по выходу		100%
Выходной импеданс		50 Ом
Устойчивость к рассогласованию по выходу		100%
Высокочастотные порты и порты измерений R&S®BBA150
Входной ВЧ-порт		N (f)
Выходной ВЧ-порт	до 400 Вт 700 – 1000 Вт 1,3 – 3 кВт	N (f) 7/16 (f) 1 5/8″ EIA (f)
ВЧ-порт измерений		N (f)
Порт регистрации измерений		N (f)
Интерфейсы	Стандартно Опционально (BBA-B101)	Ethernet GPIB
Питание	(в зависимости от модели)	от 100 до 415 В (преем. тока)
Потребляемая мощность	(в зависимости от модели)	от 300 ВА до 17 кВА
Габаритные размеры (для 19” стойки)	(в зависимости от модели)	от 4 HU до 35 HU
Масса	(в зависимости от модели)	от 11 кг до 315 кг

Принадлежности в комплекте: шнур питания, руководство пользователя на CD-диске.

Брошюра по изделию BBA150 (EN)

11,6 Мб

Спецификация BBA150 (EN)

2,6 Мб

Закупки по тендерам

Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.

Юридическим и физическим лицам

Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:

Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.

Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.

Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

Доступные модели

R&S®BBA150-A125

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 250 МГц

Выходная мощность

125 Вт

R&S®BBA150-A160

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 250 МГц

Выходная мощность

160 Вт

R&S®BBA150-A200

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 250 МГц

Выходная мощность

200 Вт

R&S®BBA150-A400

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 250 МГц

Выходная мощность

400 Вт

R&S®BBA150-A700

Тип модели

Однополосный усилитель

Формат

Стеллажный (12 HU)

Диапазон частот

9 кГц — 250 МГц

Выходная мощность

700 Вт

R&S®BBA150-A1300

Тип модели

Однополосный усилитель

Формат

Стеллажный (20 HU)

Диапазон частот

9 кГц — 250 МГц

Выходная мощность

1300 Вт

R&S®BBA150-A2500

Тип модели

Однополосный усилитель

Формат

Стеллажный (35 HU)

Диапазон частот

9 кГц — 250 МГц

Выходная мощность

2500 Вт

R&S®BBA150-AB75

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

4 кГц — 400 МГц

Выходная мощность

75 Вт

R&S®BBA150-AB125

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

4 кГц — 400 МГц

Выходная мощность

125 Вт

R&S®BBA150-AB160

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

4 кГц — 400 МГц

Выходная мощность

160 Вт

R&S®BBA150-AB200

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

4 кГц — 400 МГц

Выходная мощность

200 Вт

R&S®BBA150-AB350

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

4 кГц — 400 МГц

Выходная мощность

350 Вт

R&S®BBA150-AB600

Тип модели

Однополосный усилитель

Формат

Стеллажный (12 HU)

Диапазон частот

4 кГц — 400 МГц

Выходная мощность

600 Вт

R&S®BBA150-BC70

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 1 ГГц

Выходная мощность

70 Вт

R&S®BBA150-BC125

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 1 ГГц

Выходная мощность

125 Вт

R&S®BBA150-BC160

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 1 ГГц

Выходная мощность

160 Вт

R&S®BBA150-BC250

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 1 ГГц

Выходная мощность

250 Вт

R&S®BBA150-BC500

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 1 ГГц

Выходная мощность

500 Вт

R&S®BBA150-BC1000

Тип модели

Однополосный усилитель

Формат

Стеллажный (12 HU)

Диапазон частот

80 МГц — 1 ГГц

Выходная мощность

1000 Вт

R&S®BBA150-BC1250

Тип модели

Однополосный усилитель

Формат

Стеллажный (20 HU)

Диапазон частот

80 МГц — 1 ГГц

Выходная мощность

1250 Вт

R&S®BBA150-BC1500

Тип модели

Однополосный усилитель

Формат

Стеллажный (20 HU)

Диапазон частот

80 МГц — 1 ГГц

Выходная мощность

1500 Вт

R&S®BBA150-BC2000

Тип модели

Однополосный усилитель

Формат

Стеллажный (20 HU)

Диапазон частот

80 МГц — 1 ГГц

Выходная мощность

2000 Вт

R&S®BBA150-BC3000

Тип модели

Однополосный усилитель

Формат

Стеллажный (35 HU)

Диапазон частот

80 МГц — 1 ГГц

Выходная мощность

3000 Вт

R&S®BBA150-D30

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 3,2 ГГц

Выходная мощность

30 Вт

R&S®BBA150-D60

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 3,2 ГГц

Выходная мощность

60 Вт

R&S®BBA150-D110

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 3,2 ГГц

Выходная мощность

110 Вт

R&S®BBA150-D200

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 3,2 ГГц

Выходная мощность

200 Вт

R&S®BBA150-D400

Тип модели

Однополосный усилитель

Формат

Стеллажный (12 HU)

Диапазон частот

0,69 ГГц — 3,2 ГГц

Выходная мощность

400 Вт

R&S®BBA150-D800

Тип модели

Однополосный усилитель

Формат

Стеллажный (20 HU)

Диапазон частот

0,69 ГГц — 3,2 ГГц

Выходная мощность

800 Вт

R&S®BBA150-E15

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

2,5 ГГц — 6 ГГц

Выходная мощность

15 Вт

R&S®BBA150-E30

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

2,5 ГГц — 6 ГГц

Выходная мощность

30 Вт

R&S®BBA150-E60

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

2,5 ГГц — 6 ГГц

Выходная мощность

60 Вт

R&S®BBA150-E100

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

2,5 ГГц — 6 ГГц

Выходная мощность

100 Вт

R&S®BBA150-E200

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

2,5 ГГц — 6 ГГц

Выходная мощность

200 Вт

R&S®BBA150-E400

Тип модели

Однополосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

2,5 ГГц — 6 ГГц

Выходная мощность

400 Вт

R&S®BBA150-A75A75

Тип модели

Двухполосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 250 МГц

Выходная мощность

75 Вт/75 Вт

R&S®BBA150-A125A125

Тип модели

Двухполосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 250 МГц

Выходная мощность

125 Вт/125 Вт

R&S®BBA150-A200A200

Тип модели

Двухполосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 250 МГц

Выходная мощность

200 Вт/200 Вт

R&S®BBA150-BC160BC160

Тип модели

Двухполосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 1 ГГц

Выходная мощность

160 Вт/160 Вт

R&S®BBA150-BC250BC250

Тип модели

Двухполосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 1 ГГц

Выходная мощность

250 Вт/250 Вт

R&S®BBA150-D30D30

Тип модели

Двухполосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 3,2 ГГц

Выходная мощность

30 Вт/30 Вт

R&S®BBA150-D60D60

Тип модели

Двухполосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 3,2 ГГц

Выходная мощность

60 Вт/60 Вт

R&S®BBA150-D110D110

Тип модели

Двухполосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 3,2 ГГц

Выходная мощность

110 Вт/110 Вт

R&S®BBA150-E30E30

Тип модели

Двухполосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

2,5 ГГц — 6 ГГц

Выходная мощность

30 Вт/30 Вт

R&S®BBA150-E60E60

Тип модели

Двухполосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

2,5 ГГц — 6 ГГц

Выходная мощность

60 Вт/60 Вт

R&S®BBA150-E100E100

Тип модели

Двухполосный усилитель

Формат

Настольный (4 HU)

Диапазон частот

2,5 ГГц — 6 ГГц

Выходная мощность

100 Вт/100 Вт

R&S®BBA150-A125BC70

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 1 ГГц

Выходная мощность

125 Вт/70 Вт

R&S®BBA150-A125BC125

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 1 ГГц

Выходная мощность

125 Вт/125 Вт

R&S®BBA150-A125BC250

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 1 ГГц

Выходная мощность

125 Вт/250 Вт

R&S®BBA150-A160BC125

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 1 ГГц

Выходная мощность

160 Вт/125 Вт

R&S®BBA150-A160BC160

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 1 ГГц

Выходная мощность

160 Вт/160 Вт

R&S®BBA150-A200BC70

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 1 ГГц

Выходная мощность

200 Вт/70 Вт

R&S®BBA150-A200BC125

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 1 ГГц

Выходная мощность

200 Вт/125 Вт

R&S®BBA150-A200BC250

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 1 ГГц

Выходная мощность

200 Вт/250 Вт

R&S®BBA150-A400BC125

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 1 ГГц

Выходная мощность

400 Вт/125 Вт

R&S®BBA150-A400BC70

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

9 кГц — 1 ГГц

Выходная мощность

400 Вт/70 Вт

R&S®BBA150-BC125D30

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 3,2 ГГц

Выходная мощность

125 Вт/30 Вт

R&S®BBA150-BC125D60

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 3,2 ГГц

Выходная мощность

125 Вт/60 Вт

R&S®BBA150-BC125D110

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 3,2 ГГц

Выходная мощность

125 Вт/110 Вт

R&S®BBA150-BC250D30

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 3,2 ГГц

Выходная мощность

250 Вт/30 Вт

R&S®BBA150-BC250D60

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 3,2 ГГц

Выходная мощность

250 Вт/60 Вт

R&S®BBA150-BC250D110

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

80 МГц — 3,2 ГГц

Выходная мощность

250 Вт/110 Вт

R&S®BBA150-D30E15

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 6 ГГц

Выходная мощность

30 Вт/15 Вт

R&S®BBA150-D30E30

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 6 ГГц

Выходная мощность

30 Вт/30 Вт

R&S®BBA150-D60E15

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 6 ГГц

Выходная мощность

60 Вт/15 Вт

R&S®BBA150-D60E30

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 6 ГГц

Выходная мощность

60 Вт/30 Вт

R&S®BBA150-D60E60

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 6 ГГц

Выходная мощность

60 Вт/60 Вт

R&S®BBA150-D110E30

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 6 ГГц

Выходная мощность

110 Вт/30 Вт

R&S®BBA150-D110E60

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 6 ГГц

Выходная мощность

110 Вт/60 Вт

R&S®BBA150-D110E100

Тип модели

Двухдиапазонный усилитель

Формат

Настольный (4 HU)

Диапазон частот

0,69 ГГц — 6 ГГц

Выходная мощность

110 Вт/100 Вт

Назад к списку
