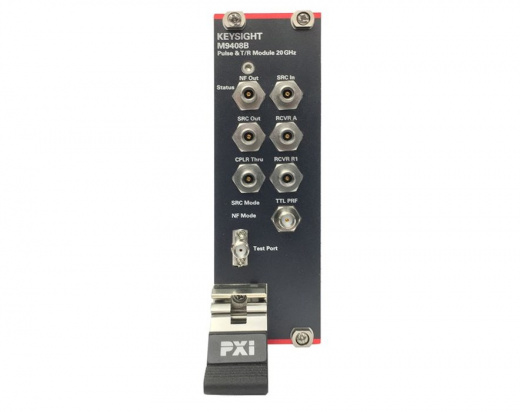

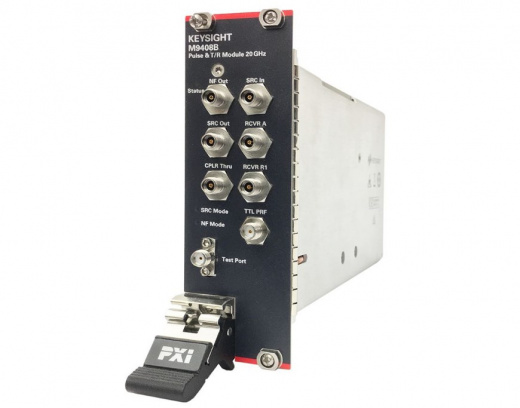

Keysight M9408B PXIe Модуль рефлектометра, 20 ГГц

Keysight M9408B: Модуль импульсных и T/R-измерений для PXIe VNA

Keysight M9408B — это двухслотовый модуль в формате PXI Express, предназначенный для расширения функциональности векторных анализаторов цепей (VNA) Keysight в PXIe-формате. Модуль интегрирует направленные ответвители, высокочастотные переключатели, аттенюаторы и фильтры, обеспечивая возможность выполнения импульсных и приёмно-передающих (T/R) измерений при тестировании радиочастотных устройств, таких как импульсные усилители и радарные трансиверы.

Преимущества Keysight M9408B

• Расширение возможностей VNA. M9408B превращает стандартный векторный анализатор цепей (VNA) PXIe в мощный импульсный измерительный прибор. Он расширяет диапазон измеряемых характеристик за счет возможности работы с импульсными сигналами, позволяя тестировать устройства, которые требуют импульсной подачи мощности (например, мощные усилители, трансиверы).
• Работа с высокими уровнями мощности. Модуль Keysight M9408B спроектирован для работы с более высокими уровнями мощности по сравнению с базовыми модулями VNA. Это достигается за счет встроенных компонентов, таких как разветвители (couplers), аттенюаторы и переключатели.
• Импульсные измерения высокой точности. Встроенные компоненты рефлектометра, включая тестовые и опорные ответвители (test and reference couplers) и переключатели DPDT (double-pole double-throw), обеспечивают точное измерение отраженной и проходящей мощности в импульсном режиме. Это позволяет инженерам точно характеризовать поведение устройства в динамических условиях работы.
• Высокая интеграция и компактность. Использование стандарта PXIe позволяет разместить функционал сложного измерительного тракта в компактном 2-слотовом модуле. Это обеспечивает высокую плотность каналов в тестовой стойке и минимизирует длину соединительных РЧ-трактов, что критически важно для измерений на частоте 20 ГГц и выше.
• Гибкость конфигурации. M9408B является конфигурируемым устройством. Он включает в себя тестовые и опорные ответвители, переключатели DPDT, пин-переключатель SPST (single-pole single-throw), а также полосовой фильтр и аттенюатор. Такая гибкость позволяет инженеру адаптировать измерительный тракт под специфические требования тестируемого устройства (DUT).

Комплектация Keysight M9408B

В стандартную комплектацию модуля Keysight M9408B входят:

• Сам модуль M9408B PXIe импульсного и приемо-передающего рефлектометра.
• Руководство пользователя и программирования.
• Сертификат калибровки.

Применение Keysight M9408B

Модуль Keysight M9408B незаменим в следующих ключевых областях:

• Тестирование радиолокационных систем: измерение характеристик передатчиков и приемников в импульсном режиме для радарных и спутниковых систем.
• Испытания ВЧ-компонентов: характеризация мощных усилителей (power amplifiers, pa) и трансиверов, работающих в импульсном режиме.
• Научно-исследовательские работы (НИР): разработка и анализ поведения новых РЧ-схем и материалов в условиях высокочастотного импульсного воздействия.

Технические характеристики Keysight M9408B

• Формат: PXIe, 2 слота
• Диапазон частот: до 20 ГГц
• Порты: 2–4 РЧ-порта (в зависимости от конфигурации) с разъёмами 2.4 мм
• Направленные ответвители (test/reference)
• PIN-переключатели (SPDT/DPDT)
• Программируемый аттенюатор
• Полосовой фильтр (опционально)
• Интерфейс управления: через PXIe шину от VNA
• Питание: от шасси PXIe
• Не содержит: генератора, приёмника, процессора, источника импульсов
