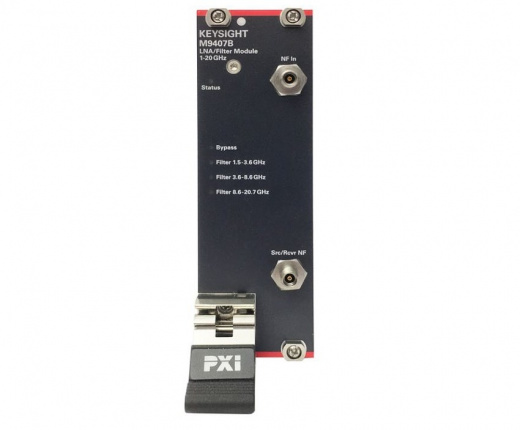

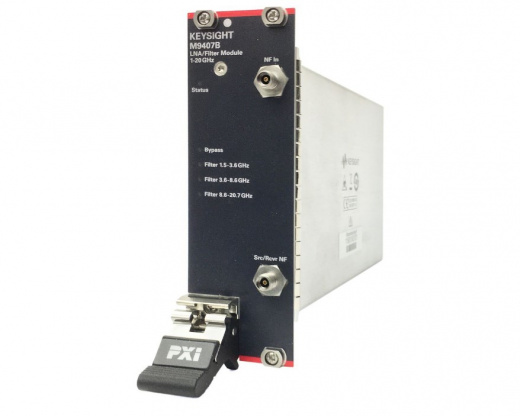

Keysight M9407B PXIe Малошумящий усилитель (LNA) и модуль фильтра

Keysight M9407B: Прецизионный малошумящий усилитель с программируемыми фильтрами в формате PXIe

Keysight M9407B — это специализированный двухслотовый модуль в формате PXI Express (PXIe), объединяющий малошумящий усилитель (LNA) и банк программируемых полосовых фильтров. Он предназначен для встраивания в тракт приёма высокочастотных измерительных систем (например, векторных анализаторов цепей) с целью снижения общего коэффициента шума и подавления внеполосных помех, что значительно повышает чувствительность и динамический диапазон измерений.

Преимущества Keysight M9407B

• Значительное повышение чувствительности. Главное преимущество M9407B заключается в малошумящем усилителе (LNA), который усиливает крайне слабые сигналы, поступающие от тестируемого устройства (DUT), до того, как они достигнут основного измерительного прибора (например, векторного анализатора цепей PXIe). Это напрямую улучшает отношение сигнал/шум (SNR) и расширяет динамический диапазон измерительной системы.
• Программируемая фильтрация. Модуль M9407B включает банк программируемых фильтров, позволяющих избирательно подавлять нежелательные внеполосные помехи и гармоники. Возможность быстрого программного переключения между фильтрами обеспечивает гибкость при адаптации тестовой системы под различные стандарты и требования.
• Формат PXIe для масштабирования. Использование стандарта PXI Express обеспечивает высокую плотность размещения модулей и минимальные задержки передачи данных. Занимая 2 слота в шасси PXIe, Keysight M9407B позволяет создавать компактные, высокопроизводительные многоканальные РЧ-системы. Питание осуществляется непосредственно от шасси PXI.
• Идеальная интеграция в системы Keysight. Модуль M9407B специально разработан для совместной работы с другими приборами Keysight в формате PXI, такими как векторные анализаторы цепей (например, M9804A PXI VNA) и рефлектометры (например, M9408B). Такая синергия упрощает системную интеграцию и гарантирует высокую достоверность измерений.
• Режим обхода (Bypass mode). Наличие режима обхода (Bypass mode) позволяет исключить LNA и фильтры из сигнального тракта, когда требуется работа с сигналами более высокого уровня или когда требуется прямое подключение, что обеспечивает универсальность применения модуля Keysight M9407B.

Комплектация Keysight M9407B

В стандартную комплектацию модуля Keysight M9407B входят:

• Сам модуль M9407B PXIe Малошумящий усилитель и фильтр.
• Руководство пользователя и программирования.
• Сертификат калибровки.

Применение Keysight M9407B

Keysight M9407B находит применение в следующих ключевых областях, требующих высокой чувствительности и точности в РЧ-диапазоне:

• Тестирование беспроводной связи: разработка и производство компонентов для 5g, lte и других стандартов связи, где критически важен низкий уровень шума приемного тракта.
• Аэрокосмическая и оборонная промышленность: испытания радаров, спутниковых систем и электронных систем радиоэлектронной борьбы, требующих высокой чувствительности приемника.
• РЧ-характеризация компонентов: точные измерения параметров полупроводниковых компонентов и интегральных схем, где требуется высокий динамический диапазон.
• Автоматизированные тестовые системы (АТЕ): использование модуля M9407B в многоканальных АТЕ для увеличения пропускной способности и повышения качества измерений.

Технические характеристики Keysight M9407B

• Диапазон частот: 100 кГц – 20 ГГц
• Коэффициент шума (Noise Figure): типично < 5 дБ (в зависимости от диапазона)
• Коэффициент усиления (Gain): около 20–25 дБ
• Максимальный входной сигнал в bypass-режиме: до +27 дБм
• Точка сжатия: около +10 дБм
