Аттенюатор R&S RSC с диапазоном до 6 ГГц. Обеспечивает диапазон затухания 0-139 дБ с шагом 1 дБ. Быстрое переключение, интерфейсы USB/LAN/GPIB и высокая точность делают его ключевым инструментом для лабораторий и АТЕ.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

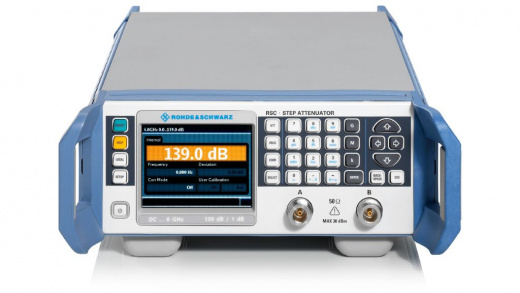

R&S RSC Ступенчатый аттенюатор 6 ГГц, 139 дБ, шаг 1 дБ
Ступенчатый аттенюатор R&S RSC — это высокоточный прибор для управляемого ослабления радиочастотного сигнала в широком диапазоне частот. Устройство предназначено для применения в лабораторных и производственных условиях, где требуется точная регулировка уровня сигнала с минимальным влиянием на его характеристики.
Принцип работы основан на переключении фиксированных аттенюаторных секций, обеспечивающих дискретное ослабление сигнала с шагом 1 дБ. Прибор гарантирует стабильность параметров во всём рабочем диапазоне и высокую повторяемость результатов при многократных измерениях. Аттенюатор играет ключевую роль в калибровке измерительных трактов, защите чувствительных приёмных устройств от перегрузки и точной настройке уровней сигналов в сложных радиочастотных системах.
Данная модель представлена в двух модификациях:
- С разъемом N-типа на передней панели - 1313.8004.03

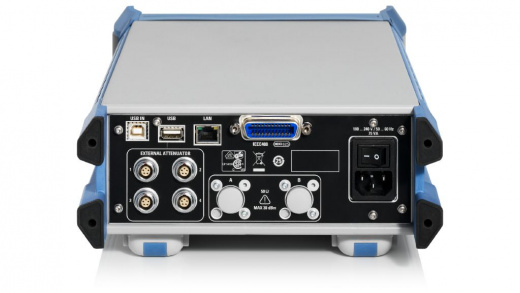

- С разъемом N-типа на задней панели - 1313.8004.13
Технические характеристики R&S RSC
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | DC – 6 ГГц |
| Диапазон затухания | От 0 до 139 дБ |
| Шаг затухания | 1 дБ |
| КСВН, макс. | 3 ГГц - 6 ГГц: > 10 дБ |
| Тип разъема | N-типа (розетка) |
| Повторяемость | 0,02 дБ (тип.) |
| Максимальная мощность | Непрерывный сигнал (CW): 1 Вт, Импульсный сигнал (< 10 мкс): 200 Вт |
| Время переключения | < 25 мс |
| Интерфейсы управления | USB, LAN, GPIB |
| Вес | 3,9 кг |
Области применения R&S RSC
- Калибровка измерительных систем — точная настройка уровней сигнала при поверке анализаторов спектра и других приборов.
- Тестирование радиопередатчиков — моделирование затухания сигнала для проверки работоспособности устройств в разных условиях.
- Защита приёмников — предотвращение перегрузки чувствительных входных каскадов за счёт предварительного ослабления сигнала.
- Исследования в СВЧ-технике — эксперименты с сигналами высокой частоты в научных лабораториях.
- Производство РЭА — контроль параметров радиоэлектронной аппаратуры на этапах разработки и серийного выпуска.
Ключевые особенности и возможности R&S RSC
- Широкий частотный диапазон. Прибор работает в диапазоне до 6 ГГц, что делает его пригодным для большинства задач высокочастотных измерений и настройки радиоэлектронной аппаратуры.
- Точная дискретная регулировка ослабления. Аттенюатор обеспечивает ступенчатое изменение уровня сигнала с шагом 1 дБ в диапазоне от 0 до 139 дБ. Такая градация позволяет гибко настраивать ослабление под конкретные требования эксперимента или производственного процесса.
- Высокая точность. Каждый прибор проходит индивидуальную калибровку с компенсацией амплитудно‑частотной характеристики (АЧХ). Это гарантирует минимальную погрешность установки ослабления и стабильность параметров во всём рабочем диапазоне частот.
- Возможность пользовательской коррекции. Помимо заводских калибровочных данных, пользователь может вносить собственные поправки. Это особенно важно при подключении дополнительных СВЧ‑устройств (кабелей, переходников), влияющих на итоговый уровень сигнала.

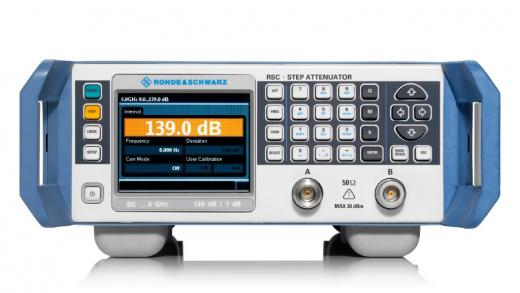

- Локальное управление с передней панели. Интуитивно понятный интерфейс с клавиатурой и дисплеем позволяет оперативно задавать параметры ослабления, выбирать режимы работы и просматривать статус прибора без использования внешних устройств.
- Дистанционное управление через интерфейсы. Прибор оснащён портами GPIB, USB и LAN, что даёт возможность интегрировать его в автоматизированные измерительные системы. Управление возможно как с ПК, так и через сетевые решения, упрощающие удалённую настройку и мониторинг.
- Индикация отклонения ослабления. Прибор отображает разницу между заданным и фактическим уровнем ослабления для выбранной частоты. В режиме коррекции это отклонение может быть минимизировано, что повышает точность измерений.
