Rack-монтируемый кондиционер сигналов NI RM-26999 для измерения мощности с 4 каналами напряжения до 2000 В пик и 4 портами для токовых датчиков. Предназначен для работы с синхронными устройствами сбора данных (SMIO) NI, обеспечивает высокую точность в диапазоне до 1 МГц.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

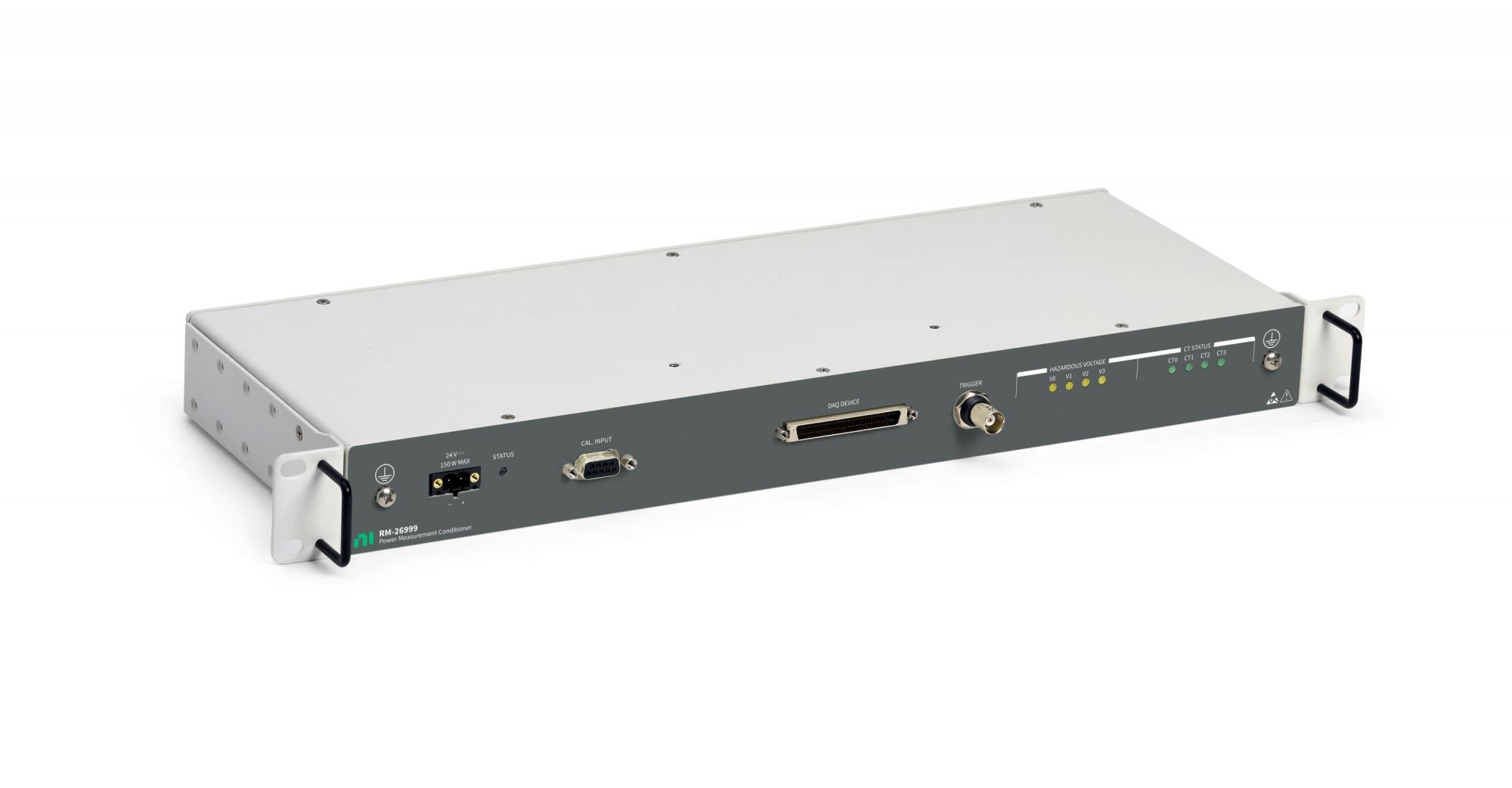

NI RM-26999 Измеритель мощности 4 канала, 2000 В пик
Измеритель мощности NI RM-26999 представляет собой высоковольтный кондиционер сигналов в форм-факторе 1U для монтажа в стойку, разработанный для прецизионных измерений мощности в составе систем PXI. Устройство оснащено четырьмя изолированными каналами измерения напряжения с пиковым значением до 2000 В и четырьмя портами для подключения токовых датчиков, оптимизированными для работы с магнито-чувствительными преобразователями. RM-26999 обеспечивает подачу питания, связь и прием сигналов от датчиков, что упрощает создание измерительных систем для тестирования силовой электроники. В зависимости от подключаемого DAQ-устройства и используемых шунтов, система может измерять как напряжение, так и ток, что позволяет рассчитывать активную, реактивную и полную мощность.
RM-26999 не является самостоятельным измерительным прибором и требует подключения к синхронному многофункциональному модулю ввода-вывода (SMIO) NI, например, PXIe-6366 или PXIe-6376. Встроенный калибровочный порт позволяет выполнять калибровку токовых датчиков, поддерживающих калибровочные обмотки, непосредственно через устройство. Благодаря коаксиальным входам и низкому уровню шума (13 мВ СКЗ в полосе 5 МГц), модуль подходит для анализа качественных показателей электроэнергии на частотах до 1 МГц.
Технические характеристики NI RM-26999
| Характеристика | Значение |
|---|---|
| Тип устройства | Rack-монтируемый кондиционер сигналов для измерения мощности |
| Количество каналов напряжения | 4 |
| Максимальное входное напряжение | 1000 В (категория II), 2000 В пик (не-MAINS) |
| Количество портов для токовых датчиков | 4 |
| Диапазон выходного сигнала датчика | ±10 В |
| Питание датчиков | ±15 В, 2,25 А (макс. на порт) |
| Полоса пропускания (-3 дБ) | 1 МГц |
| Коэффициент деления напряжения | 200:1 |
| Точность (DC) | ±0,05% от показаний (типовая и гарантированная) |
| Точность (1 Гц – 500 Гц) | ±0,08% / ±0,1% от показаний (типовая / гарантированная) |
| Питание (внешнее) | 24 В DC ±5%, 150 Вт (макс.) |
| Рекомендуемый ИБП | NI PS-15 (120 Вт) или NI PS-16 (240 Вт) |
| Интерфейс с DAQ-устройством | 68-контактный VHDCI (через кабель SHC68-68-EPM) |
| Габариты (Ш × В × Г) | 482,6 × 43,9 × 156,2 мм |
| Вес | 3,02 кг |
Применение и назначение NI RM-26999
- Тестирование силовой электроники: Измерение параметров инверторов, преобразователей частоты, тяговых приводов и систем электропитания.
- Испытания электродвигателей: Анализ энергопотребления и эффективности электродвигателей и генераторов.
- Автомобильная промышленность: Тестирование бортовых систем электромобилей, зарядных станций и блоков управления двигателем (ECU).
- Авионика и оборона: Измерение мощности в системах электропитания летательных аппаратов и наземного оборудования.
Ключевые особенности и встроенные функции NI RM-26999
- Высоковольтные входы: Четыре изолированных канала напряжения с пиковым значением до 2000 В обеспечивают безопасное подключение к высоковольтным цепям постоянного и переменного тока.
- Порты для токовых датчиков: Четыре порта с питанием ±15 В и выходом ±10 В, оптимизированные для подключения магнито-чувствительных датчиков тока (трансформаторов тока).
- Калибровочный порт: Встроенный порт для калибровки токовых датчиков с калибровочными обмотками, повышающий точность всей системы.
- Встроенные шунты (опционально): Возможность установки прецизионных шунтов для подключения датчиков с токовым выходом напрямую к портам.
- Высокая точность: Типовая погрешность измерения напряжения постоянного тока составляет ±0.05% от показаний, что гарантирует высокую достоверность результатов.
- Широкая полоса пропускания: Полоса 1 МГц позволяет анализировать гармонические искажения и высокочастотные переходные процессы в силовых цепях.
- Интеграция с PXI: Подключается к синхронным DAQ-модулям NI (PXIe-6366, PXIe-6376) для создания комплексных систем сбора данных и анализа мощности.
