МИГ Трейдинг WPM-5000 — измеритель высокой мощности СВЧ 6–8 ГГц. Измеряет до 3400 Вт средней и 400 кВт импульсной, погрешность ±8 %, КСВН ≤1,2, волновод 35×15 мм, охлаждение воздушное. Прибор для контроля импульсных и CW-сигналов РЛС и УМ (усилителей мощности) в широком диапазоне.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
МИГ Трейдинг WPM-5000: Точность и надежность измерений пиковой и средней мощности в широком шиапазоне.

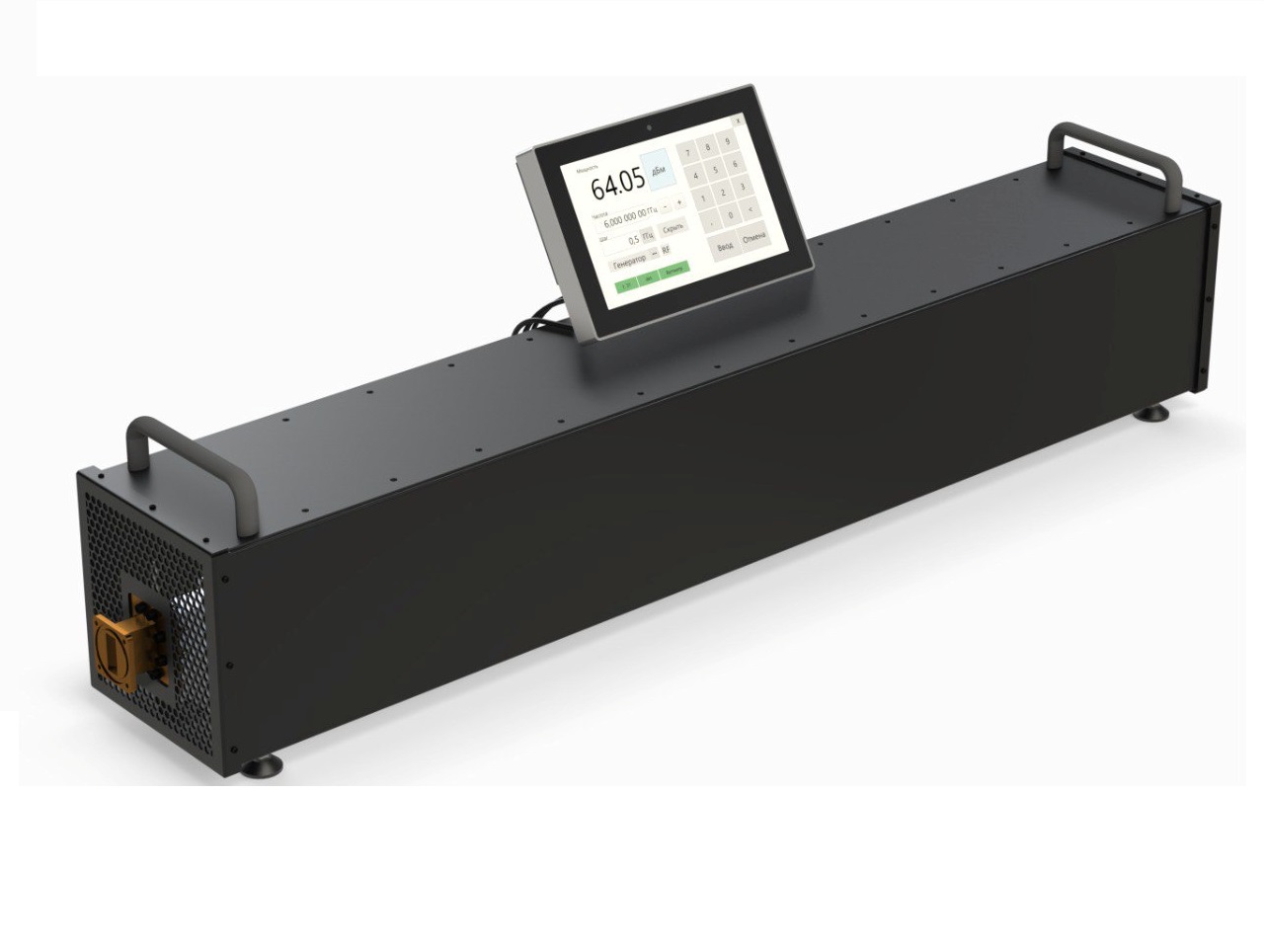

WPM-5000 — измеритель высокой мощности СВЧ, разработанный и произведённый ООО «МИГ Трейдинг». WPM-5000 предназначен для точного измерения средней и импульсной мощности непрерывных и модулированных СВЧ-сигналов в диапазоне частот от 6 до 8 ГГц. Устройство обеспечивает измерение мощности до 3400 Вт, поддерживает импульсную нагрузку до 400 кВт и характеризуется погрешностью измерения не более ±8 %. Вход выполнен в виде волноводного фланца с сечением 35×15 мм, что соответствует стандарту для X-диапазона. Коэффициент стоячей волны по напряжению (КСВН) на входе не превышает 1,2. WPM-5000 оснащён встроенной системой воздушного охлаждения, что позволяет выполнять длительные измерения при максимальной нагрузке без перегрева. Управление осуществляется через сенсорную панель на базе операционной системы Linux, возможна интеграция в автоматизированные измерительные комплексы по интерфейсу Ethernet с поддержкой команд SCPI-99.
Преимущества МИГ Трейдинг WPM-5000
- Измеритель мощности WPM-5000 отличается высокой надёжностью и стабильностью показаний даже в условиях интенсивной эксплуатации.
- Благодаря точной калибровке и низкому КСВН обеспечивается минимальное влияние на тестируемый тракт.
- Наличие программного интерфейса позволяет дистанционно управлять не только прибором, но и совместимыми СВЧ-генераторами, поддерживающими SCPI.
- Питание от внешнего источника постоянного тока +12 В делает устройство пригодным для полевых испытаний и мобильных лабораторий.
- Габариты составляют 1270×300×400 мм, масса — 42 кг, что соответствует промышленным стандартам для измерителей высокой мощности.
Область применения МИГ Трейдинг WPM-5000
WPM-5000 применяется при разработке, производстве, настройке, ремонте и сертификации передающих трактов радиолокационных станций (РЛС), усилителей мощности, антенных систем и других СВЧ-устройств, работающих в X-диапазоне. Прибор незаменим в метрологических лабораториях и на предприятиях оборонно-промышленного комплекса, где требуется контроль мощности на уровне сотен ватт и выше.
Комплектация МИГ Трейдинг WPM-5000
В стандартный комплект поставки входят: измеритель высокой мощности СВЧ WPM-5000, внешний блок питания +12 В, комплект крепёжных элементов, руководство по эксплуатации, паспорт и свидетельство о поверке. Дополнительно по запросу может быть предоставлено программное обеспечение для интеграции в автоматизированные измерительные системы (АИС).
Технические характеристики МИГ Трейдинг WPM-5000
| Наименование характеристики | Описание |
|---|---|
| Диапазон рабочих частот, ГГц | от 6 до 8 |
| Диапазон измерений средней мощности, Вт | от 0,02 до 3400 |
| Максимально-допустимая входная импульсная мощность, кВт | 400 |
| Погрешность измерения, % | 8 |
| КСВН входа | 1,2 |
| Напряжение питания, В | 220 |
| Потребляемая мощность, Вт | 150 |
| Сечение волноводного канала у входного фланца, мм | 35×15 |
| Габаритные размеры (Д×Ш×В), мм | 1270×300×400 |
| Масса, кг | 42 |
