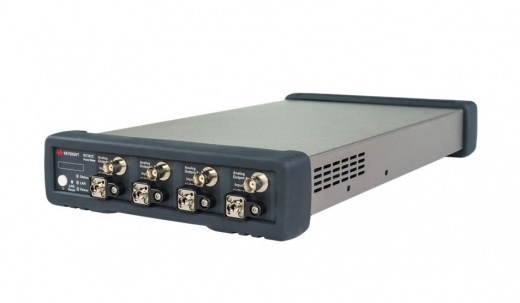

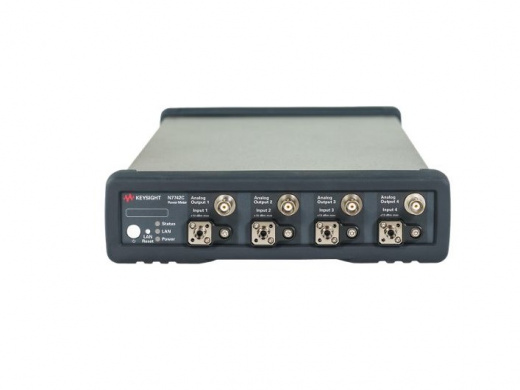

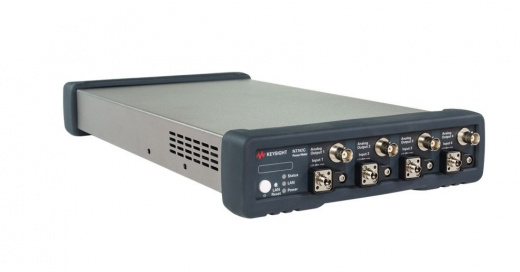

Keysight N7742C Оптический многопортовый измеритель мощности

Keysight N7742C: Оптическая мощность под контролем.

N7742C Keysight technologies — это специализированный optical multiport power meter with analog output (оптический многопортовый измеритель мощности с аналоговым выходом), разработанный для обеспечения высокой скорости и эффективности в многоканальных измерительных системах. N7742C является частью семейства N77-C и предназначен для использования в R&D (research and development) лабораториях и на производственных линиях (ATE, automated test equipment), где требуется быстрая и надежная оценка параметров оптических компонентов и сборок.

Основная цель N7742C — обеспечить гибкое масштабируемое решение для измерения оптической мощности. Прибор доступен в конфигурациях с двумя (опции #200, #210) или четырьмя (#400, #410) полностью независимыми каналами, каждый из которых оснащен сенсором InGaAs (арсенида галлия-индия). N7742C оптимизирован для стандартного диапазона мощности и отличается высокой скоростью сбора данных, а также поддержкой ключевых функций автоматизации, таких как аналоговый выход.

Преимущества Keysight N7742C

Ключевые технические параметры N7742C обеспечивают его высокую эффективность в современных оптических тестовых средах:

• Гибкая канальность: N7742C доступен в конфигурациях с 2 или 4 независимыми каналами. Такая плотность каналов позволяет эффективно измерять многопортовые устройства и проводить относительные измерения, например, вносимого ослабления (IL, insertion loss).
• Широкий диапазон мощности: Диапазон измерения мощности составляет от –80 дБм до +10 дБм. Это охватывает большинство стандартных измерений оптической связи и характеристик пассивных компонентов.
• Гибкость длин волн: Стандартный рабочий диапазон длин волн N7742C — от 1250 нм до 1650 нм. Опционально (опции #210 и #410) диапазон может быть расширен до 800 нм, что критически важно для тестирования устройств, работающих в первом и втором окнах прозрачности.
• Высокая скорость логирования данных: Прибор поддерживает высокоскоростной сбор данных, что необходимо для swept-wavelength (измерений с разверткой по длине волны) и транзиентных измерений. Время усреднения регулируется от 1 микросекунды (µs) до 10 секунд.
• Встроенная память: Каждый порт N7742C оснащен двумя буферами регистрации данных (по 1 миллион точек измерения на порт), что обеспечивает непрерывное логирование данных (continuous logging) и одновременное считывание без прерываний (uninterrupted simultaneous measurement and readout).

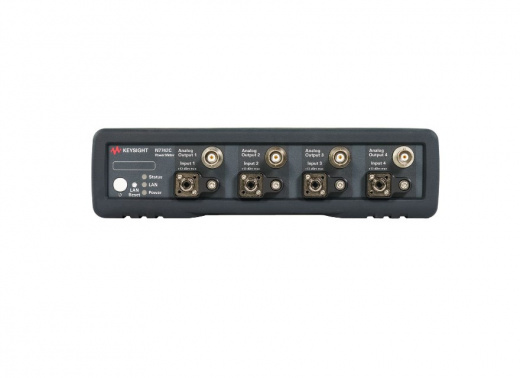

• Аналоговый выход для автоматизации: Каждый канал N7742C имеет аналоговый выход BNC (Bayonet Neill–Concelman), который может быть настроен на линейную или логарифмическую пропорциональность оптической мощности. Логарифмический режим особенно полезен для автоматизированного выравнивания (automated alignment) волоконно-оптических компонентов в широком динамическом диапазоне.

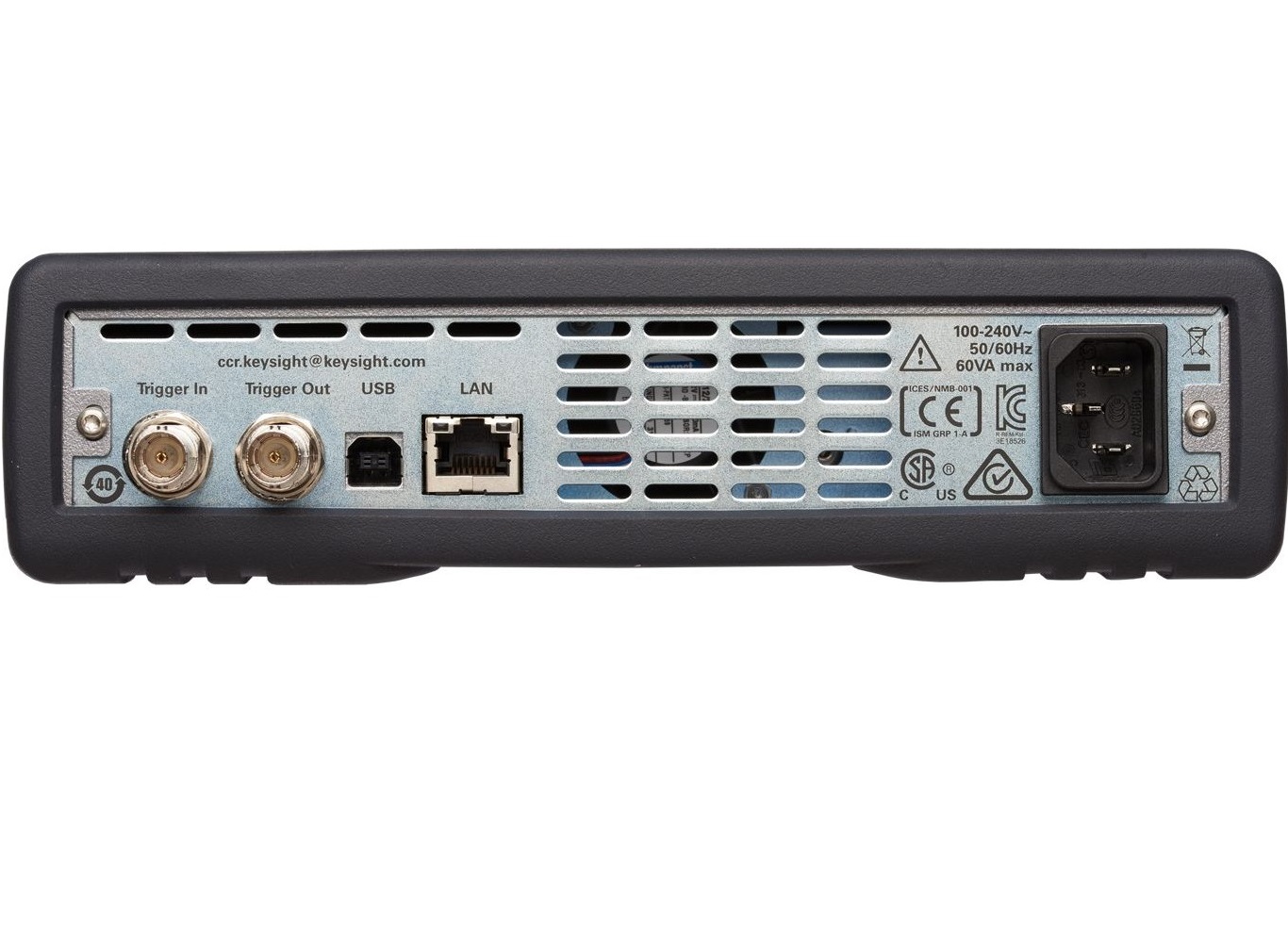

• Удобные интерфейсы: Прибор оснащен стандартными интерфейсами LAN (Local Area Network) и USB (Universal Serial Bus). Управление возможно через встроенный веб-браузерный графический пользовательский интерфейс (web-browser GUI), что устраняет необходимость установки специализированного ПК-программного обеспечения.
• Сменные оптические адаптеры: Порты N7742C используют сменные адаптеры Keysight, позволяющие адаптировать прибор к различным стандартам волоконно-оптических коннекторов, таким как FC (Ferrule Connector), SC (Standard Connector), LC (Lucent Connector) и ST (Straight Tip).

Применение Keysight N7742C

N7742C оптимизирован для решения следующих задач в области фотоники:

• Массовое тестирование компонентов: Идеален для измерения вносимого ослабления и потерь в многопортовых пассивных оптических компонентах, таких как волноводные решетки (AWG, arrayed waveguide grating), сплиттеры и переключатели.
• Автоматизированные тестовые системы (ATE): Благодаря высокой скорости логирования, большому объему памяти и LAN/USB-интерфейсам, N7742C легко интегрируется в автоматизированные производственные тестовые стенды.
• Выравнивание и юстировка: Аналоговый выход с логарифмической обратной связью обеспечивает мгновенный сигнал для высокоточных роботизированных систем выравнивания.
• Спектральные измерения: Совместимость с платформой Keysight Lightwave и общая концепция синхронизации (trigger concept) позволяют легко интегрировать N7742C с перестраиваемыми лазерами для быстрого измерения спектральных характеристик оптических фильтров и волноводов.

Комплектация Keysight N7742C

N7742C поставляется как автономный (Standalone) прибор с возможностью монтажа в стойку (1U half-rack high):

• Сенсоры: InGaAs детекторы.
• Каналы: 2 или 4 порта (в зависимости от опции).
• Оптические разъемы: Сменные адаптеры серии N7742xI для стандартных коннекторов.
• Интерфейсы связи: LAN и USB. Поддержка команд SCPI (Standard Commands for Programmable Instruments).
• Аналоговый выход: Стандартный разъем BNC с выходом 0–2 В.

Опции Keysight N7742C

Технические характеристики Keysight N7742C

• Тип сенсора: InGaAs
• Количество портов: 2 (опции 200, 210) или 4 (опции 400, 410)
• Диапазон измеряемой мощности: от –80 дБм до +10 дБм
• Максимальная безопасная входная мощность: +16 дБм
• Диапазон длин волн (стандартный): 1250 нм – 1650 нм (опции 200, 400)
• Диапазон длин волн (расширенный): 800 нм – 1650 нм (опции 210, 410)
• Время усреднения: от 1 мкс до 10 с
• Аналоговый выход: 0 В – 2 В (на открытый вход), типовое выходное сопротивление 600 Ом, макс. входное напряжение ±10 В, типовая полоса пропускания 15 кГц
• Возможности регистрации данных: 2 буфера на порт, каждый емкостью 1 млн. точек измерения
• Поддерживаемый тип волокна: Стандартное одномодовое (SM) и многомодовое (MM) с диаметром сердцевины до 62.5 мкм, числовая апертура (NA) ≤ 0,24
• Интерфейсы управления: LAN, USB 2.0
• Период рекалибровки: 2 года
• Питание: 100–240 В переменного тока ± 10%, 50/60 Гц, макс. 60 ВА
