Keysight 81626C — высокомощная оптическая головка InGaAs. Диапазон 850–1650 нм. Чувствительность –70 дБм до +27 дБм (500 мВт). Низкий PDL (<±0.002 дБ). Детектор 5 мм. Для EDFA-тестов. Требует хост-интерфейса.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight 81626C: Измерение высокой мощности с предельной точностью.
81626C Keysight technologies — это специализированная High-Power InGaAs Optical Head (высокомощная оптическая головка на основе арсенида индия-галлия) с фильтром, разработанная для точного измерения высокой оптической мощности в критически важных телекоммуникационных диапазонах. 81626C является ключевым компонентом для инженеров в R&D (research and development) лабораториях и на производственных линиях, занимающихся тестированием оптических усилителей (EDFA, Erbium Doped Fiber Amplifier), высокомощных лазерных источников и пассивных компонентов высокой плотности.

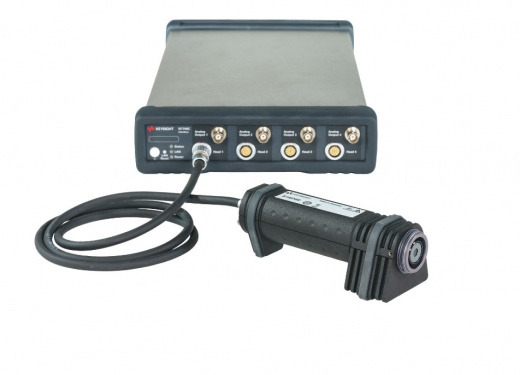

Для полноценной работы головка 81626C является пассивным компонентом и должна быть подключена к соответствующему хост-интерфейсу Keysight, например, N7749C или модулям измерителей мощности серии 816x.
Преимущества Keysight 81626C
Ключевой особенностью 81626C является использование большеплощадного детектора InGaAs (арсенид индия-галлия), защищенного встроенным фильтром. Детектор InGaAs обеспечивает высокую чувствительность в основном телекоммуникационном диапазоне от 850 нм до 1650 нм. Применение фильтра позволяет безопасно и линейно измерять мощность до +27 дБм (500 мВт). Размер детектора 5 мм обеспечивает сниженную чувствительность к точности юстировки (alignment sensitivity) и позволяет работать с различными типами волокон и лучей.
Ключевые технические параметры 81626C обеспечивают надежное тестирование высокомощных оптических систем:
- Высокий предел мощности: 81626C способна измерять мощность до +27 дБм (в диапазоне 1250 нм – 1650 нм) и до +23 дБм (в диапазоне 850 нм – 1650 нм). Этот показатель значительно выше, чем у стандартных головок, и критичен для тестирования усилителей.
- Широкий динамический диапазон: Сенсор охватывает диапазон от –70 дБм до +27 дБм, что позволяет характеризовать как выходную мощность, так и потери в компонентах.
- Низкая зависимость от поляризации: Головка 81626C демонстрирует низкую неопределенность, связанную с поляризацией (PDL, Polarization Dependent Loss) — типично ±0.002 дБ. Это гарантирует, что измерения мощности остаются точными независимо от состояния поляризации входящего оптического сигнала.
- Низкий спектральный размах: Низкий уровень спектрального размаха (spectral ripple uncertainty) — типично ±0.002 дБ. Это уменьшает влияние интерференции на результаты измерений.
- Большая площадь детектора: Диаметр детектора 5 мм минимизирует ошибки из-за смещения коннектора (misalignment) и гарантирует высокую повторяемость результатов. Большая площадь также позволяет принимать параллельные лучи диаметром до 4 мм.

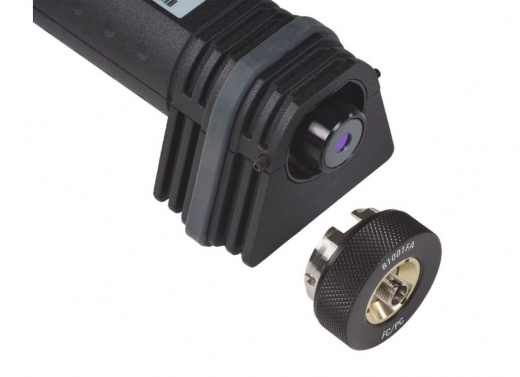

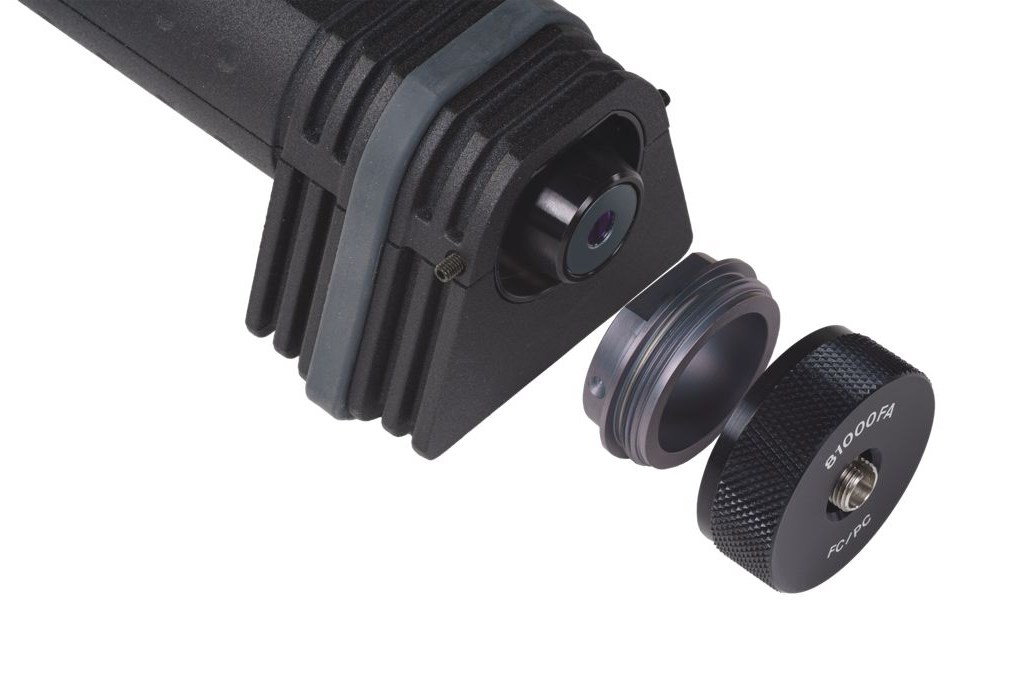

- Быстрая адаптация: 81626C совместима с D-образными магнитными адаптерами Keysight, что позволяет инженерам быстро менять типы оптических коннекторов (LC, SC, FC и др.) без скручивания подключенных волокон.
Применение Keysight 81626C
81626C идеально подходит для высокоточных измерений, требующих работы с высокими уровнями оптической мощности:
- Тестирование оптических усилителей (EDFA/Raman): Измерение выходной мощности и спектральных характеристик оптических усилителей.
- Характеризация лазерных источников: Тестирование высокомощных лазерных диодов и модулей в диапазонах 1310 нм и 1550 нм.
- Производство и контроль качества (QA): Использование в составе ATE-стендов для массового тестирования компонентов, где важна высокая скорость и точность.
- Измерения с низким PDL: Низкая неопределенность по поляризации делает головку незаменимой при тестировании компонентов с высокой чувствительностью к поляризации.
Комплектация Keysight 81626C
81626C поставляется как пассивная измерительная головка, рассчитанная на удаленное размещение:
- Детектор: Арсенид индия-галлия (InGaAs) с встроенным фильтром, большеплощадный (диаметр 5 мм).
- Каналы: 1 канал на головку.
- Оптические разъемы: Входная апертура, использующая сменные D-образные адаптеры (необходимо заказывать отдельно).
- Интерфейс связи: Специализированный электрический разъем для подключения к хост-приборам Keysight (N7749C или модулям серии 816x).
- Особенности конструкции: Удаленный дизайн для гибкого размещения, что удобно для юстировки.
Опции Keysight 81626C
Технические характеристики Keysight 81626C
| Наименование характеристики | Описание |
|---|---|
| Чувствительный элемент | InGaAs, Ø5 мм |
| Диапазон длин волн | 850 нм до 1650 нм |
| Спецификационный диапазон длин волн | 850 нм до 1650 нм (если не указано иное) |
| Диапазон мощности |
-70 дБм до +27 дБм (1250 нм до 1650 нм) -70 дБм до +23 дБм |
| Максимальная безопасная входная мощность (непрерывная и пиковая) |
+27.5 дБм (1250 нм до 1650 нм) +23.5 дБм |
| Минимальное время усреднения | 100 мкс |
| Применимый тип волокна | Стандартное одномодовое и многомодовое с максимальным диаметром сердечника 100 мкм, 0.1 ≤ NA ≤ 0.3 |
| Открытый луч | Параллельный луч min. Ø1 мм, max. Ø4 мм |
