Keysight 81624C — стандартная оптическая головка InGaAs. Диапазон 850–1650 нм. Чувствительность –70 дБм до +10 дБм. Линейность <±0.01 дБ. Низкий ORL (>50 дБ). Детектор 5 мм. Для ATE/R&D. Требует хост-интерфейса.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

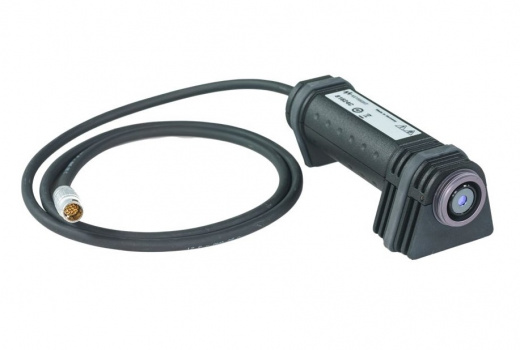

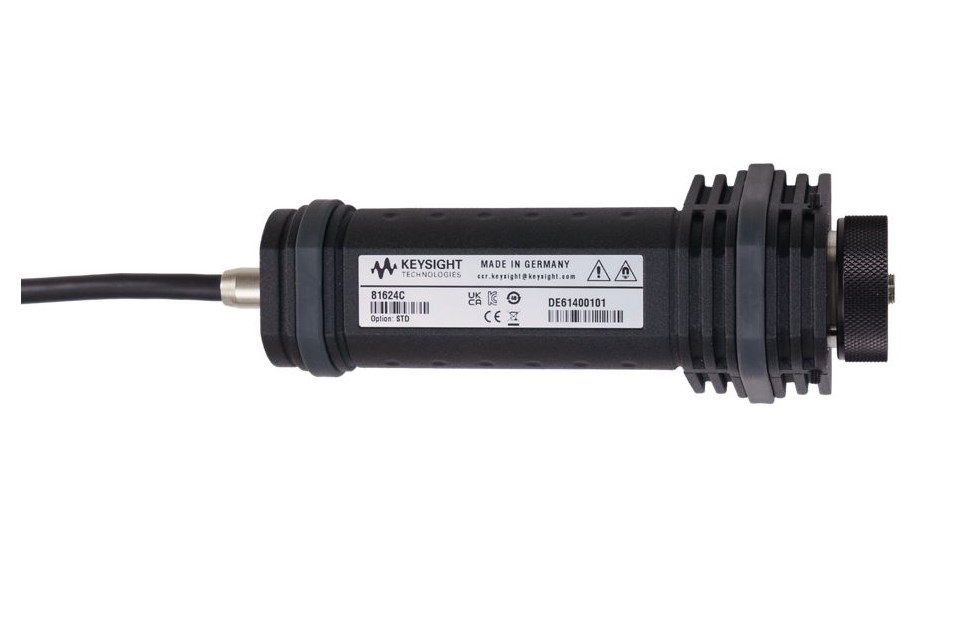

Keysight 81624C: Универсальная оптическая мощность InGaAs для R&D и производственного контроля.
81624C Keysight technologies (ранее Agilent/HP) — это стандартная InGaAs optical power sensor head (оптическая головка измерителя мощности на основе арсенида индия-галлия), разработанная для высокоточного, надежного и универсального измерения оптической мощности в основных телекоммуникационных диапазонах. 81624C является наиболее часто используемым инструментом для инженеров в R&D (research and development) и на производственных линиях (ATE, automated test equipment), занимающихся тестированием стандартных активных и пассивных компонентов волоконно-оптической связи.
Преимущества Keysight 81624C
Ключевые технические параметры 81624C обеспечивают его высокую эффективность и надежность в стандартных приложениях:
- Оптимизация для телекома: 81624C специально разработан для обеспечения наивысшей производительности в диапазоне от 850 нм до 1650 нм. Этот диапазон включает критически важные длины волн 1310 нм и 1550 нм.
- Широкий динамический диапазон: 81624C способен измерять оптическую мощность в диапазоне от –70 дБм до +10 дБм. Это делает головку универсальной для тестирования как источников, так и устройств с высоким вносимым ослаблением (IL, insertion loss).
- Исключительная линейность: Линейность 81624C при фиксированном диапазоне (в пределах 10 дБ от максимума) составляет менее ±0.01 дБ (типичное значение). Высокая линейность гарантирует точность измерений при определении потерь.
- Низкие возвратные потери: Собственные возвратные потери (Return Loss) головки 81624C составляют более 50 дБ (типичное значение). Это минимизирует обратное отражение от сенсора в тестируемое устройство (DUT, device under test).

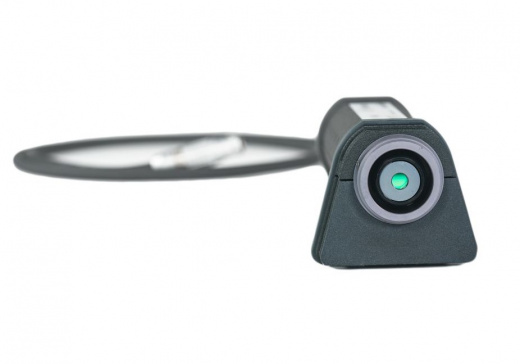

- Большая площадь детектора: Область детектора 81624C диаметром 5 мм упрощает юстировку оптических компонентов и обеспечивает высокую повторяемость результатов, что важно в производственных условиях.
- Универсальность подключения: 81624C совместима с широким выбором D-образных магнитных адаптеров Keysight, что позволяет инженерам быстро менять типы оптических коннекторов (FC, SC, LC, ST, E-2000) без скручивания подключенных волокон.

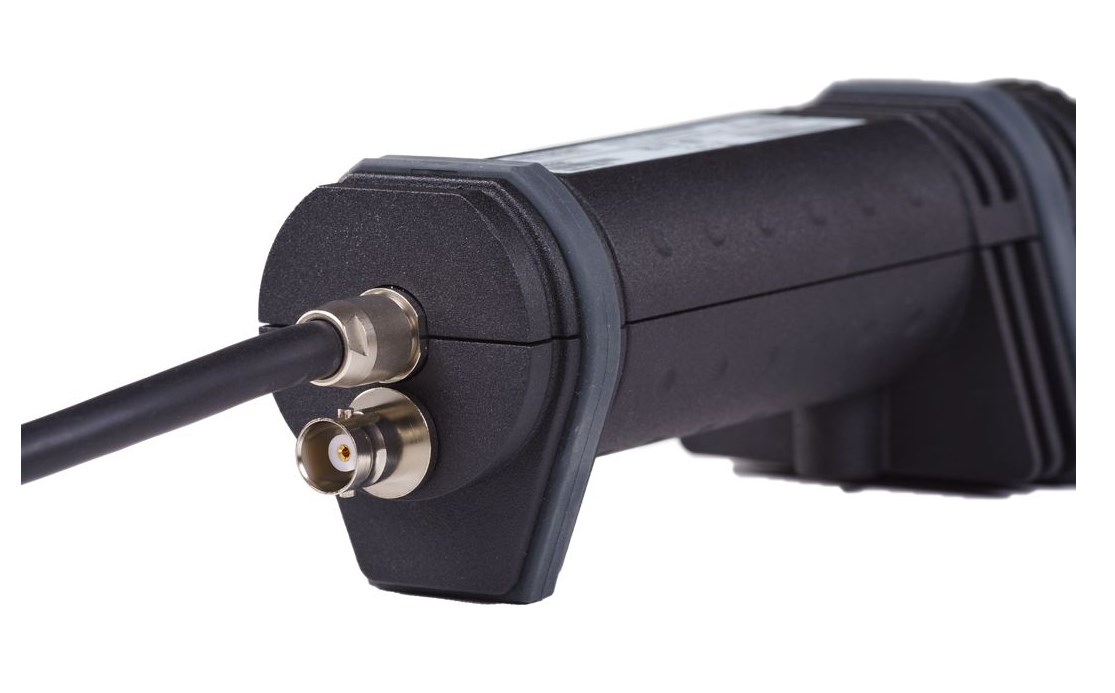

- Аналоговый выход: При использовании с соответствующим хост-интерфейсом (например, N7749C), 81624C может обеспечивать аналоговый выход, который идеален для автоматизированного выравнивания (automated alignment).
Применение Keysight 81624C
81624C является основным рабочим инструментом для задач в области волоконно-оптической связи:
- Тестирование стандартных активных компонентов: Измерение выходной мощности лазерных диодов и активных модулей (transceivers) в диапазонах 1310 нм и 1550 нм.
- Измерение вносимого ослабления (IL): Точное измерение потерь в пассивных компонентах, таких как оптические фильтры, аттенюаторы, сплиттеры и переключатели.
- Автоматизированное тестирование (ATE): Совместимость с хост-интерфейсами N7749C и другими модулями Keysight, а также поддержка команд SCPI (Standard Commands for Programmable Instruments) обеспечивают легкую интеграцию в ATE-стенды.
- R&D и верификация: Использование высокой линейности и большого динамического диапазона для точной характеризации новых оптических устройств.
Комплектация Keysight 81624C
81624C поставляется как пассивная измерительная головка:
- Детектор: Арсенид индия-галлия (InGaAs), большеплощадный (диаметр 5 мм).
- Каналы: 1 канал на головку.
- Оптические разъемы: Входная апертура, использующая сменные D-образные адаптеры (необходимо заказывать отдельно).

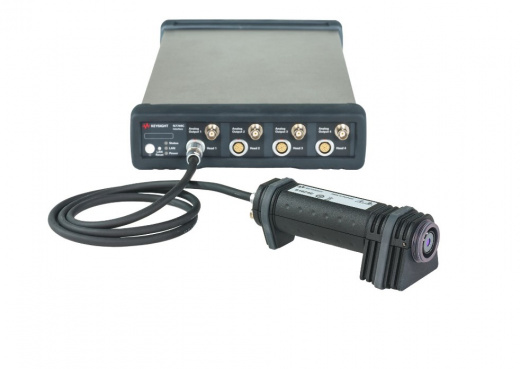

- Интерфейс связи: Электрический разъем для подключения к хост-приборам Keysight (N7749C или серии 816x).
- Калибровка: Все головки 81624C поставляются с индивидуальными калибровочными данными.
Опции Keysight 81624C
Технические характеристики Keysight 81624C
| Наименование характеристики | Описание |
|---|---|
| Чувствительный элемент | InGaAs, Ø 5 мм |
| Диапазон длин волн | 800 нм до 1700 нм |
| Спецификационный диапазон длин волн | 1000 нм до 1630 нм (если не указано иное) |
| Диапазон мощности | от -90 дБм до +10 дБм |
| Максимальная безопасная входная мощность (непрерывная и пиковая) | +16 дБм |
| Минимальное время усреднения | 100 мкс |
| Применимый тип волокна | Стандартное одномодовое и многомодовое с максимальным диаметром сердечника 100 мкм, NA ≤ 0,3 |
| Открытый луч | Параллельный луч max. Ø 4 мм |
