Keysight 81623C — германиевая оптическая головка. Диапазон 750–1800 нм. Чувствительность –80 дБм до +10 дБм. Линейность <±0.01 дБ. Детектор 5 мм (большая площадь). Низкий ORL (>50 дБ). Требует хост-интерфейса.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight 81623C: Большая площадь детектора. Надежное измерение мощности многомодовых волокон и коллимированных лучей.

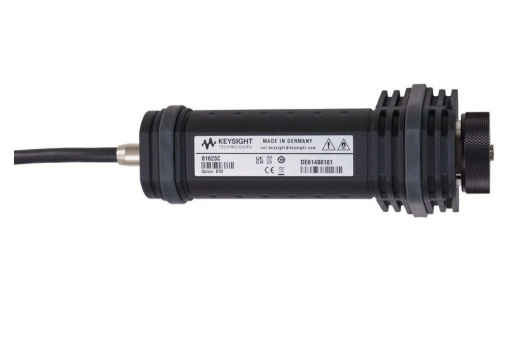

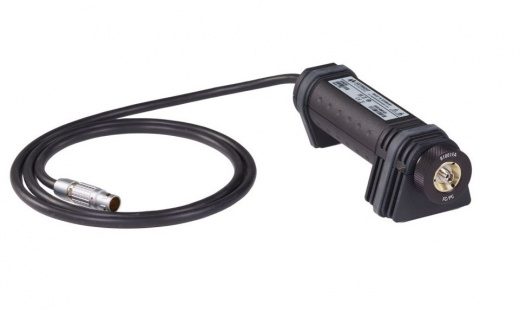

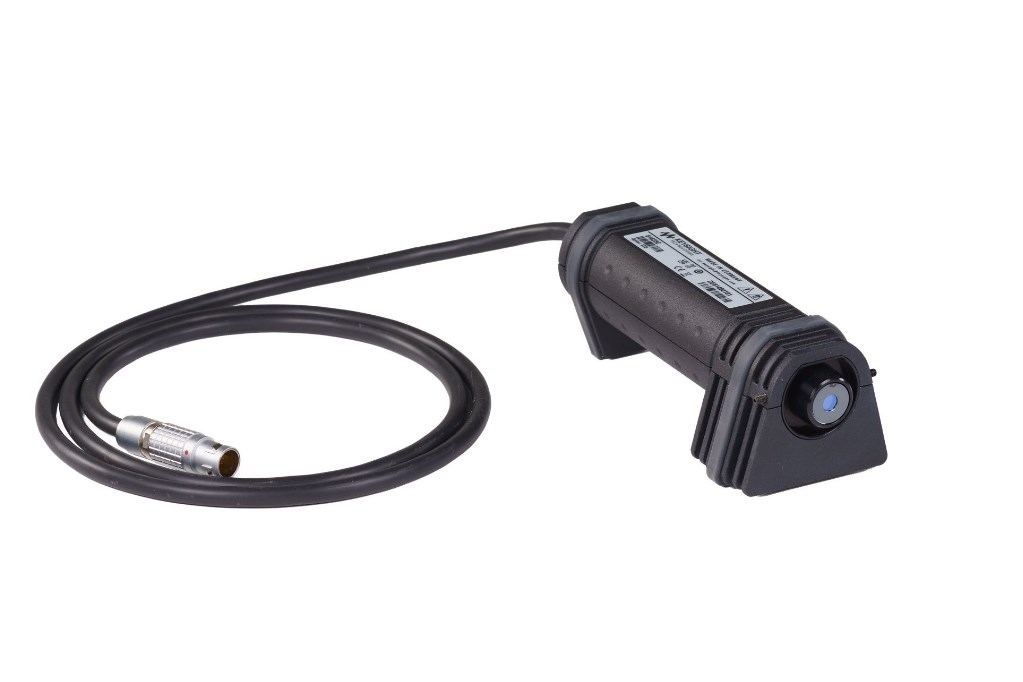

81623C Keysight technologies (ранее Agilent/HP) — это специализированная Germanium optical power sensor head (головка оптического измерителя мощности на основе германия), разработанная для высокоточной регистрации оптической мощности в самом широком диапазоне длин волн среди аналогичных детекторов. 81623C является незаменимым инструментом в R&D (research and development) лабораториях и на производственных линиях (ATE, automated test equipment), где требуется точность и надежность измерений в широком спектре длин волн.
Ключевой особенностью 81623C является использование большеплощадного германиевого детектора. Размер детектора 5 мм обеспечивает сниженную чувствительность к точности юстировки (alignment sensitivity) и позволяет работать как с одномодовым (SM fiber), так и с многомодовым (MM fiber, с диаметром ядра до 100 мкм) волокном, а также с открытыми и коллимированными лучами.
Преимущества Keysight 81623C
Ключевые технические параметры 81623C обеспечивают его высокую эффективность и универсальность в широком спектре оптических измерений:
- Широчайший диапазон длин волн: 81623C обеспечивает самый широкий диапазон длин волн в семействе, работая от 750 нм до 1800 нм. Этот диапазон позволяет тестировать компоненты и системы, работающие во всех основных окнах прозрачности, включая 850 нм (первое окно), 1310 нм (второе окно) и 1550 нм (третье окно).
- Широкий диапазон мощности: 81623C способен измерять оптическую мощность в диапазоне от –80 дБм до +10 дБм. Этот широкий динамический диапазон делает головку универсальной для тестирования как пассивных, так и активных компонентов.
- Низкая погрешность и линейность: Линейность 81623C при фиксированном диапазоне (в пределах 10 дБ от максимума) составляет менее ±0.01 дБ (типичное значение). Это гарантирует высокую точность измерений вносимого ослабления (IL, insertion loss).
- Низкие возвратные потери: Собственные возвратные потери (Return Loss) головки 81623C составляют более 50 дБ (типичное значение более 55 дБ). Это минимизирует отражение от сенсора обратно в тестируемое устройство (DUT, device under test).
- Большая площадь детектора: Область детектора 81623C диаметром 5 мм упрощает выравнивание оптических компонентов и позволяет принимать параллельные лучи диаметром до 4 мм.
- Быстрая адаптация: 81623C совместима с широким выбором D-образных магнитных адаптеров Keysight, что позволяет быстро менять типы оптических коннекторов (FC, SC, LC, ST, E-2000) без поворота присоединенных волокон, предотвращая их механическое напряжение.
- Аналоговый выход: При подключении к интерфейсу N7749C, 81623C обеспечивает прямой аналоговый выход (на хост-приборе), который идеален для автоматизированного выравнивания (automated alignment).
Для полноценной работы головка 81623C является пассивным компонентом и должна быть подключена к соответствующему хост-интерфейсу Keysight, например, N7749C или модулям измерителей мощности серии 816x.
Применение Keysight 81623C
81623C является оптимальным выбором для задач, где требуется широкая спектральная полоса и гибкость ввода:
- Тестирование компонентов, работающих на разных длинах волн: Универсальность 81623C делает его идеальным для измерения характеристик оптических фильтров, мультиплексоров и активных компонентов в диапазоне 750 нм – 1800 нм.
- Автоматизированное тестирование (ATE): Совместимость с хост-интерфейсами N7749C и другими модулями Keysight, а также высокая скорость измерений и поддержка команд SCPI (Standard Commands for Programmable Instruments) обеспечивают легкую интеграцию в ATE-стенды.
- Лабораторные исследования: Прием параллельных и многомодовых лучей делает 81623C полезной для юстировки и характеризации лабораторных установок.
Комплектация Keysight 81623C
81623C поставляется как пассивная измерительная головка:
- Детектор: Германий (Ge), большеплощадный (диаметр 5 мм).
- Каналы: 1 канал на головку.
- Оптические разъемы: Входная апертура, использующая сменные D-образные адаптеры (необходимо заказывать отдельно).
- Интерфейс связи: Электрический разъем для подключения к хост-приборам (например, N7749C).
- Совместимость: Полная совместимость с различными хост-платформами Keysight.
- Температурный диапазон: Рабочая температура от 0 °C до +40 °C.
Опции Keysight 81623C
| Наименование опции | Описание |
|---|---|
| R-55A-001-2 | Гарантия KeysightCare — продление до 2 лет (включая расширенную гарантию возврата в Keysight) |
| R-55A-001-3 | Гарантия KeysightCare — продление до 3 лет (включая расширенную гарантию возврата в Keysight) |
| R-55A-001-5 | Гарантия KeysightCare — продление до 5 лет (включая расширенную гарантию возврата в Keysight) |
| R-55C-001-3 | KeysightCare Calibration — калибровка по выбору и техническая поддержка с приоритетным ТАТ — 3 года |
| R-55C-001-5 | KeysightCare Calibration — калибровка по выбору и техническая поддержка с приоритетным ТАТ — 5 лет |
| R-51B-001-C | Возврат в Keysight Гарантия — 1 год |
| R-51B-001-3C | Расширенная гарантия — возврат в Keysight — 3 года |
| R-51B-001-5C | Расширенная гарантия — возврат в Keysight — 5 лет |
| R-50C-011-3 | План калибровки — возврат в Keysight — 3 года |
| R-50C-011-5 | План калибровки — возврат в Keysight — 5 лет |
| 81000KA | Разъем-адаптер SC |
| 81000PA | Адаптер-соединитель Diamond E-2000 |
| 81000VA | Разъем-адаптер ST |
| 81003LA | Разъем-адаптер LC |
| 81001LA | Разъем-адаптер LC |
| 81006DTD | Адаптер разъема, D-образный, для гнездового разъема MPO/MTP |
| 81624CE | Удлинительный кабель для оптических головок (4 м) |
| 81624DD | Адаптер (D-образный) для оптических головок |
| 81625RM | Комплект для монтажа в стойку на 4 головки (серия 8163) |
Технические характеристики Keysight 81623C
| Наименование характеристики | Описание |
|---|---|
| Чувствительный элемент | Ge, Ø 5 мм |
| Диапазон длин волн | 750 нм до 1800 нм |
| Диапазон мощности | от -80 дБм до +10 дБм |
| Максимальная безопасная входная мощность (непрерывная и пиковая) | +16 дБм |
| Минимальное время усреднения | 100 мкс |
| Применимый тип волокна | Стандартное одномодовое и многомодовое с максимальным диаметром сердечника 100 мкм, NA ≤ 0,3 |
| Открытый луч | Параллельный луч max. Ø 4 мм |
| Относительная неопределенность из-за поляризации | < ±0,010 дБ; типично < ±0,005 дБ |
| Относительная неопределенность из-за спектральной пульсации (из-за интерференции) | < ±0,006 дБ; типично < ±0,003 дБ |
