Keysight 81620C — кремниевая оптическая головка. Диапазон 450–1100 нм. Чувствительность –80 дБм до +10 дБм. Линейность <±0.01 дБ. Детектор 5 мм (большая площадь). Для VCSEL/POF тестов. Требует хост-интерфейса.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight 81620C: Прецизионная мощность в видимом спектре.

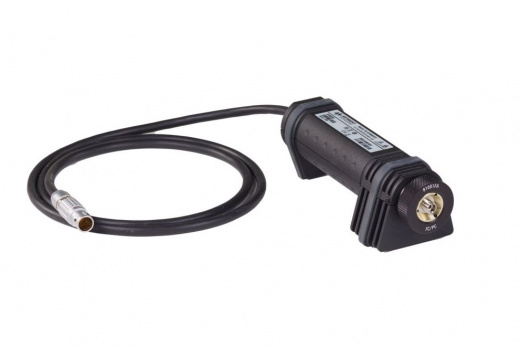

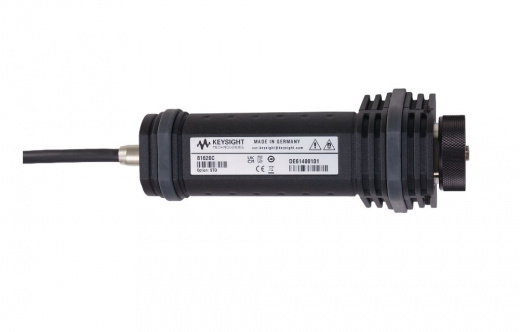

81620C Keysight technologies (ранее Agilent/HP) — это специализированная Silicon optical power sensor head (головка оптического измерителя мощности на основе кремния), разработанная для высокоточной регистрации оптической мощности в диапазоне коротких длин волн. 81620C является идеальным инструментом для R&D (research and development) лабораторий и производственных линий (ATE, automated test equipment), где требуется точность, надежность и высокая чувствительность в видимом и ближнем инфракрасном диапазонах, в частности, для тестирования систем VCSL (Vertical Cavity Surface Emitting Laser) и пластиковой оптики (POF, Plastic Optical Fiber).
Для полноценной работы головка 81620C является пассивным компонентом и должна быть подключена к соответствующему хост-интерфейсу Keysight, например, N7749C или модулям измерителей мощности серии 816x.
Преимущества Keysight 81620C
Ключевой особенностью 81620C является использование большеплощадного кремниевого детектора. Кремний (Silicon, Si) обеспечивает высокую чувствительность и линейность в диапазоне 450 нм – 1100 нм, что критически важно для анализа оптических систем передачи данных на короткие расстояния и различных сенсорных приложений. Размер детектора 5 мм обеспечивает сниженную чувствительность к точности юстировки (alignment sensitivity) и позволяет работать как с одномодовым, так и с многомодовым волокном.
Ключевые технические параметры 81620C обеспечивают его высокую эффективность при работе с короткими длинами волн:
- Оптимизация для коротких волн: 81620C специально разработан для обеспечения наивысшей производительности в диапазоне от 450 нм до 1100 нм. Этот диапазон включает длины волн 650 нм (POF) и 850 нм (стандарт для многомодовых линий связи и VCSEL).
- Широкий динамический диапазон: 81620C способен измерять оптическую мощность в диапазоне от –80 дБм до +10 дБм. Это позволяет тестировать как источники света, так и устройства с большим вносимым ослаблением (IL, insertion loss).
- Исключительная линейность: Линейность 81620C при фиксированном диапазоне составляет менее ±0.01 дБ (типичное значение). Такая высокая линейность гарантирует точность измерений при определении потерь.
- Низкие возвратные потери: Собственные возвратные потери (Return Loss) головки 81620C составляют более 50 дБ (типичное значение). Низкое обратное отражение от сенсора минимизирует влияние на тестируемое устройство (DUT, device under test).
- Большая площадь детектора: Область кремниевого детектора 81620C диаметром 5 мм упрощает выравнивание оптических компонентов и позволяет принимать широкие многомодовые лучи, что особенно полезно при работе с POF и другими системами с большим диаметром волокна.
- Универсальность подключения: 81620C совместима с широким выбором D-образных магнитных адаптеров Keysight, что позволяет быстро менять типы оптических коннекторов (FC, SC, LC, ST) без механического напряжения волокна.
Применение Keysight 81620C
81620C является оптимальным выбором для задач, связанных с видимым и ближним ИК-диапазоном:
- Тестирование VCSEL-лазеров: Измерение мощности вертикально-излучающих лазеров, используемых в центрах обработки данных и системах связи на короткие расстояния.
- Системы пластикового волокна (POF): Измерение потерь и характеристик передачи в системах POF, работающих на длине волны 650 нм.
- Разработка сенсоров: Характеризация мощности светодиодов (LED) и фотодиодов, работающих в видимом и ближнем ИК-спектрах.
- Автоматизированное тестирование (ATE): Совместимость с хост-интерфейсами N7749C и другими модулями Keysight обеспечивает легкую интеграцию и высокую скорость измерений.
Комплектация Keysight 81620C
81620C поставляется как пассивная измерительная головка:
- Детектор: Кремний (Si), большеплощадный (диаметр 5 мм).
- Каналы: 1 канал на головку.
- Оптические разъемы: Входная апертура, использующая сменные D-образные адаптеры (необходимо заказывать отдельно).
- Интерфейс связи: Электрический разъем для подключения к хост-приборам (N7749C или 816x).
- Калибровка: Все головки 81620C поставляются с индивидуальными калибровочными данными.
Опции Keysight 81620C
| Наименование опции | Описание |
|---|---|
| R-55A-001-2 | Гарантия KeysightCare — продление до 2 лет (включая расширенную гарантию возврата в Keysight) |
| R-55A-001-3 | Гарантия KeysightCare — продление до 3 лет (включая расширенную гарантию возврата в Keysight) |
| R-55A-001-5 | Гарантия KeysightCare — продление до 5 лет (включая расширенную гарантию возврата в Keysight) |
| R-55C-001-3 | KeysightCare Calibration — калибровка по выбору и техническая поддержка с приоритетным ТАТ — 3 года |
| R-55C-001-5 | KeysightCare Calibration — калибровка по выбору и техническая поддержка с приоритетным ТАТ — 5 лет |
| R-51B-001-C | Возврат в Keysight Гарантия — 1 год |
| R-51B-001-3C | Расширенная гарантия — возврат в Keysight — 3 года |
| R-51B-001-5C | Расширенная гарантия — возврат в Keysight — 5 лет |
| R-50C-011-3 | План калибровки — возврат в Keysight — 3 года |
| R-50C-011-5 | План калибровки — возврат в Keysight — 5 лет |
| 81000KA | Разъем-адаптер SC |
| 81000PA | Адаптер-соединитель Diamond E-2000 |
| 81000VA | Разъем-адаптер ST |
| 81003LA | Разъем-адаптер LC |
| 81001LA | Разъем-адаптер LC |
| 81006DTD | Адаптер разъема, D-образный, для гнездового разъема MPO/MTP |
| 81624CE | Удлинительный кабель для оптических головок (4 м) |
| 81624DD | Адаптер (D-образный) для оптических головок |
| 81625RM | Комплект для монтажа в стойку на 4 головки (серия 8163) |
Технические характеристики Keysight 81620C
| Наименование характеристики | Описание |
|---|---|
| Чувствительный элемент | Si, Ø 5 мм |
| Диапазон длин волн | 450 нм до 1020 нм |
| Спецификационный диапазон длин волн | 600 нм до 1020 нм (если не указано иное) |
| Диапазон мощности | от -90 дБм до +10 дБм |
| Максимальная безопасная входная мощность (непрерывная и пиковая) | +16 дБм |
| Минимальное время усреднения | 100 мкс |
| Применимый тип волокна | Стандартное одномодовое и многомодовое с максимальным диаметром сердечника 100 мкм, NA ≤ 0,3 |
| Открытый луч | Параллельный луч max. Ø 4 мм |
