Термопарный датчик мощности R&S NTS67T — высокоточный прибор для измерения средней мощности СВЧ‑сигналов в диапазоне от 0 Гц до 67 ГГц. Поддерживает измерения от −35 дБм до +20 дБм (300 нВт–100 мВт) с минимальной погрешностью. Оснащён разъёмом 1,85 мм и USB‑интерфейсом.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

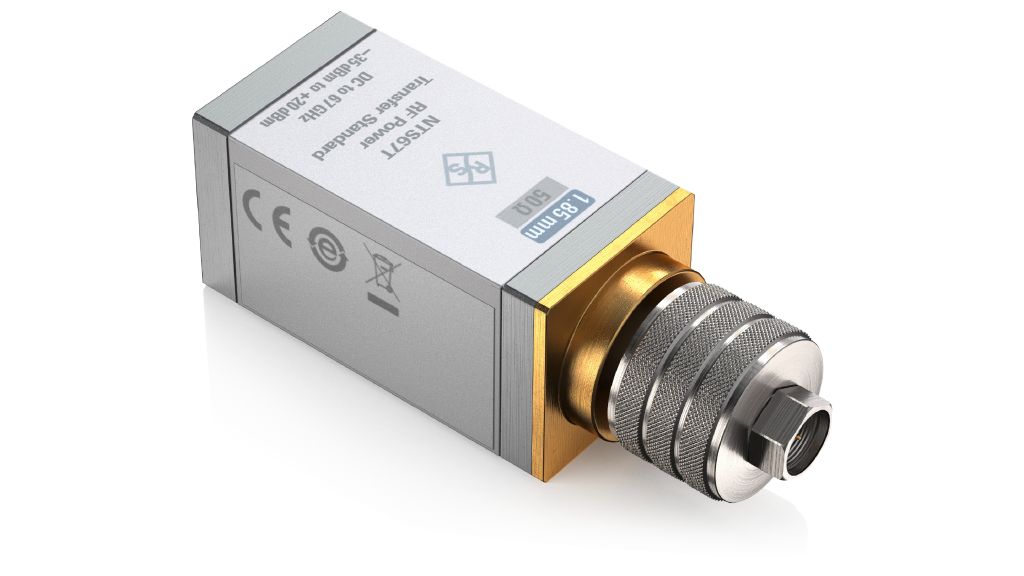

R&S NTS67T Термопарный датчик мощности
Термопарный датчик мощности R&S NTS67T — прецизионный измерительный прибор от компании Rohde & Schwarz, предназначенный для точного определения уровня СВЧ‑мощности в широком частотном диапазоне. Устройство сочетает в себе надёжность термопарной технологии и современные цифровые интерфейсы, обеспечивая высокую точность и стабильность измерений в лабораторных и производственных условиях.
Принцип работы основан на преобразовании тепловой энергии, выделяемой при поглощении СВЧ‑сигнала, в электрическое напряжение с помощью термопары. Полученный сигнал оцифровывается встроенным АЦП и передаётся на внешнее управляющее устройство. Такая схема обеспечивает низкую зависимость результатов от внешних помех и высокую долговременную стабильность показаний.
Технические характеристики R&S NTS67T
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | DC – 67 ГГц |
| Диапазон измеряемой мощности | от -35 дБм до +20 дБм |
| Погрешность измерения | ±0,2 дБ (тип.) |
| Тип разъема | 1,85 мм (вилка) |
| Максимальная входная мощность | 0,1 Вт (+20 дБм) |
| Чувствительность | 0,21 В/Вт (номин.) |
| КСВН | <1,35 (> 50 ГГц до 67 ГГц) |
| Вес | 110 г |
Области применения R&S NTS67T
- Разработка СВЧ‑устройств — тестирование усилителей, генераторов и фильтров на этапах проектирования и отладки.
- Производственный контроль — проверка выходной мощности радиопередатчиков и модулей перед выпуском.
- Калибровочные лаборатории — поверка и калибровка источников СВЧ‑сигнала согласно метрологическим стандартам.
- Исследования в области связи — анализ мощности сигналов в системах 5G/6G, спутниковой связи и радарах.
- Образовательная среда — использование в университетах для лабораторных работ по радиотехнике и СВЧ‑электронике.
Ключевые особенности и возможности R&S NTS67T
Датчик рассчитан на работу в широком диапазоне частот от DC до 67 ГГц, что делает его универсальным инструментом для анализа радиочастотных сигналов в современных телекоммуникационных системах. Допустимый уровень входной мощности достигает +20 дБм (100 мВт), при этом устройство демонстрирует минимальное время установления показаний и исключительно ровную частотную характеристику во всём рабочем диапазоне.
- Термоэлектрический преобразователь. В основе работы — термопара, генерирующая напряжение (термо‑ЭДС), пропорциональное поглощённой СВЧ‑мощности. Это исключает зависимость результатов от вида модуляции или искажений сигнала.
- Аналого‑цифровое преобразование и обработка. Встроенный преобразователь усиливает сигнал термопары и переводит его в цифровой код. Микропроцессор рассчитывает и выводит численное значение мощности, обеспечивая удобство интеграции в измерительные системы.
- Устойчивость к внешним воздействиям. Аппаратная архитектура снижает уровень шумов и компенсирует влияние температурных колебаний окружающей среды, гарантируя стабильность показаний.
- Интерфейс подключения. Оснащён разъёмом типа 1,85 мм (вилка) и поддерживает USB‑подключение, позволяя интегрировать датчик в ПК‑ориентированные измерительные комплексы. Возможна работа с несколькими датчиками через USB‑концентратор.
- Дополнительные преимущества. Универсальность применения: подходит для калибровки анализаторов спектра, цепей и генераторов, а также для измерений в плоскостях отсчёта испытательных установок.
Дополнительные опции R&S NTS67T
| Опция / Номер заказа | Описание |
|---|---|
|
R&S®ZCTW 1175.2014.02 |
Динамометрический ключ для винтов волноводного фланца |
|
R&S®ZCTW 1175.2014.03 |
Динамометрический ключ для винтов волноводного фланца |
|
R&S®ZN-ZTW 1328.8534.73 |
Динамометрический ключ для соединителей типа N, момент затяжки 1.5 Нм |
|
R&S®ZN-ZTW 1328.8534.35 |
Динамометрический ключ для соединителей 3.5/2.92/2.4/1.85 мм с шириной под ключ 8 мм, момент затяжки 0.9 Нм |
|
R&S®NTS-ZKL 1175.1618.04 |
Соединительный кабель (2.8 м) для передающих стандартов NTSxT(WG) |
|
R&S®NTS-ZKL 1175.1618.02 |
Соединительный кабель (1.5 м) для передающих стандартов NTSxT(WG) |
