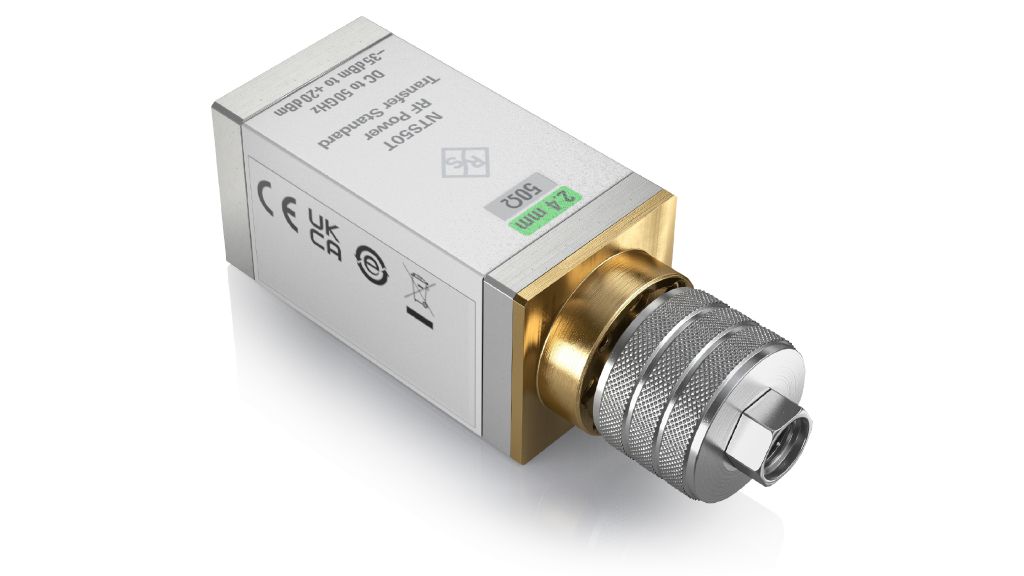

R&S NTS50T Термопарный датчик мощности

R&S NTS50T Термопарный датчик мощности

Термопарный датчик мощности R&S NTS50T — это флагманское решение для прецизионных измерений в диапазоне до 50 ГГц. Устройство устанавливает новый стандарт точности и стабильности в миллиметровом диапазоне волн, что делает его выбором для передовых научно-исследовательских центров и производителей компонентов высшего класса. Датчик воплощает многолетний опыт Rohde & Schwarz в области метрологии СВЧ и построен на базе уникальной запатентованной технологии изготовления термопарных элементов.

Модель отличается исключительно плоской частотной характеристикой и минимальной погрешностью во всем рабочем диапазоне. В устройстве реализована двухстадийная система температурной стабилизации, что критически важно для работы на крайне высоких частотах. Интеллектуальная электронная часть обеспечивает не только сбор данных, но и продвинутую предварительную обработку сигналов, фильтрацию шумов и компенсацию нелинейностей. Это позволяет получать результаты, готовые для непосредственного использования в отчетах и системах контроля качества.

Технические характеристики R&S NTS50T

Области применения R&S NTS50T

• Метрология и эталонирование: Использование в качестве рабочего стандарта в национальных и корпоративных метрологических лабораториях.
• Разработка компонентов для диапазона 40-50 ГГц: Тестирование смесителей, умножителей частоты и волноводных узлов.
• Связь следующего поколения (Beyond 5G): Исследования в новых, еще не стандартизированных полосах спектра.
• Оборонная и аэрокосмическая промышленность: Критически важные измерения в системах с высочайшими требованиями к надежности.

Ключевые особенности и возможности R&S NTS50T

Датчик рассчитан на работу в широком диапазоне частот от DC до 50 ГГц, что делает его универсальным инструментом для анализа радиочастотных сигналов в современных телекоммуникационных системах. Допустимый уровень входной мощности достигает +20 дБм (100 мВт), при этом устройство демонстрирует минимальное время установления показаний и исключительно ровную частотную характеристику во всём рабочем диапазоне.

• Проприетарный термоэлектрический детектор. Специализированный чип обеспечивает высокоточную замену RF‑сигнала эквивалентным DC‑сигналом на метрологическом уровне, что критично для первичных и вторичных эталонов мощности.
• Система симметричных нагревателей. Два согласованных RF‑ и DC‑нагревателя внутри преобразователя создают условия для практически идеальной RF‑DC‑замены, минимизируя погрешности измерения.
• Четырёхпроводное подключение нагревателя. Реализация схемы с раздельными линиями питания и измерения напряжения позволяет точно контролировать подводимую мощность и исключать влияние контактных сопротивлений.
• Встроенный датчик температуры. Дополнительный термосенсор обеспечивает коррекцию показаний с учётом температурных изменений, повышая точность измерений в различных условиях эксплуатации.
• Оптимизированные DC‑линии. Низкоомные проводники внутри датчика минимизируют потери тепла вне зоны измерения, что улучшает энергетическую эффективность и стабильность результатов.
• Высокоимпедансное согласование. Конструкция обеспечивает минимальное отражение сигнала за счёт точного согласования импедансов, снижая систематическую погрешность измерений.
• Компактный форм‑фактор. Малые габариты позволяют интегрировать датчик в микрокалориметрические установки без необходимости модификации базовой конструкции.

Дополнительные опции R&S NTS50T
