Датчик мощности R&S NTS40T с диапазоном до 40 ГГц. Термопарная технология, разъем 2,92 мм (вилка), быстрые измерения. Применяется в 5G, спутниковой связи и радиолокации. Высокая точность и перегрузочная способность.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

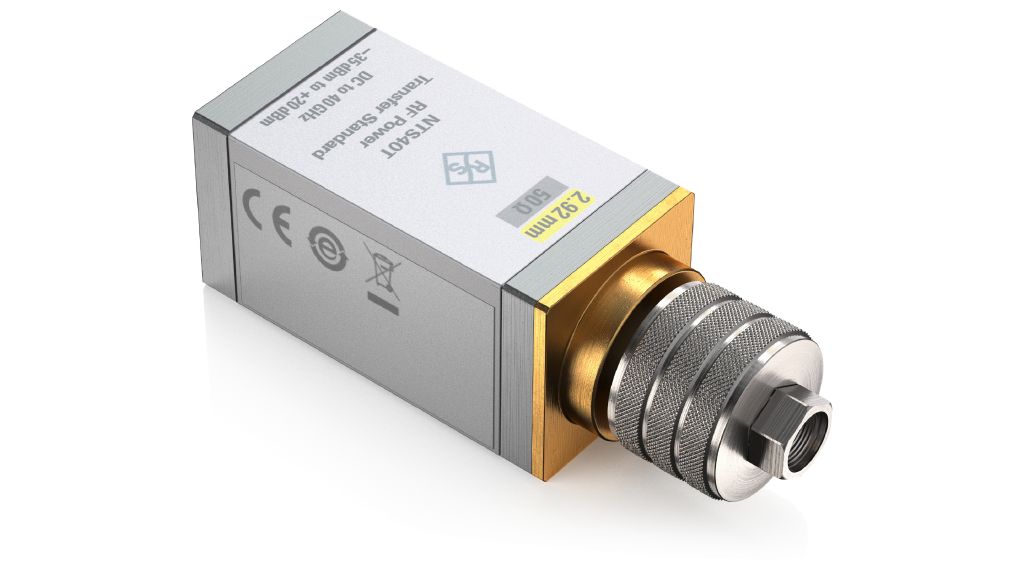

R&S NTS40T Термопарный датчик мощности
Модель R&S NTS40T представляет собой высокочастотный термопарный датчик мощности, чья верхняя граница диапазона достигает 40 ГГц. Это решение создано для самых требовательных приложений, где необходима точность измерений на краю используемого современными технологиями частотного спектра. Датчик сочетает в себе проверенную надежность термопарного принципа с передовыми решениями в области минимизации потерь на сверхвысоких частотах. Он является незаменимым инструментом для разработки и производства компонентов и систем, работающих в миллиметровом диапазоне волн.
Конструкция датчика оптимизирована для минимизации дискретности и неравномерности частотной характеристики. В устройстве используется специально разработанная термопарная ячейка и высокоточный АЦП. Благодаря интеллектуальному управлению датчик автоматически компенсирует дрейф нуля и адаптирует режим работы для достижения оптимального соотношения скорости и точности. Модель соответствует ключевым отраслевым стандартам, что гарантирует достоверность результатов измерений в любой точке мира.
Технические характеристики R&S NTS40T
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | DC – 40 ГГц |
| Диапазон измеряемой мощности | от -35 дБм до +20 дБм |
| Погрешность измерения | ±0,2 дБ (тип.) |
| Тип разъема | 2,92 мм (вилка) |
| Максимальная входная мощность | 0,1 Вт (+20 дБм) |
| Чувствительность | 0,21 В/Вт (номин.) |
| КСВН | <1,28 (> 26,5ГГц до 40 ГГц) |
| Вес | 110 г |
Области применения R&S NTS40T
- Разработка и тестирование СВЧ‑устройств — измерение мощности в усилителях, фильтрах, смесителях и других компонентах СВЧ‑тракта.
- Калибровка измерительного оборудования — использование в метрологических лабораториях для поверки ваттметров и анализаторов мощности.
- Телекоммуникационные системы — контроль мощности передатчиков в сотовых сетях и спутниковой связи.
- Радиолокационные системы — мониторинг выходной мощности РЛС и проверка параметров антенных систем.
Ключевые особенности и возможности R&S NTS40T
- Частотный диапазон. Датчик поддерживает работу в диапазоне от постоянного тока (DC) до 40 ГГц, что делает его пригодным для тестирования современных радиочастотных систем, включая оборудование 5G и спутниковой связи.
- Диапазон измеряемой мощности составляет от −35 дБм до +20 дБм, что охватывает как слабые, так и умеренно мощные сигналы. Максимальная входная мощность +20 дБм обеспечивает запас по перегрузке, снижая риск повреждения датчика при кратковременных всплесках сигнала.
- Проприетарный термоэлектрический чип. Специально разработанный детектор обеспечивает улучшенную линейность измерений и высокую точность RF‑DC‑преобразования. Два симметричных нагревателя (RF и DC) внутри преобразователя создают условия для почти идеальной подстановки, минимизируя погрешность.
- Четырёхпроводное подключение нагревателя. Реализовано для точного контроля тока и напряжения, что критично при измерении замещённой DC‑мощности. Низкоомные DC‑линии внутри датчика снижают потери тепла вне преобразователя.
- Встроенный датчик температуры. Позволяет корректировать показания с учётом теплового влияния окружающей среды, повышая достоверность результатов в различных условиях эксплуатации.
- Оптимизированное согласование импедансов. Конструкция обеспечивает минимальное отражение сигнала во всём рабочем диапазоне частот, что снижает систематические ошибки измерений.
Дополнительные опции R&S NTS40T
| Опция / Номер заказа | Описание |
|---|---|
|
R&S®ZCTW 1175.2014.02 |
Динамометрический ключ для винтов волноводного фланца |
|
R&S®ZCTW 1175.2014.03 |
Динамометрический ключ для винтов волноводного фланца |
|
R&S®ZN-ZTW 1328.8534.73 |
Динамометрический ключ для соединителей типа N, момент затяжки 1.5 Нм |
|
R&S®ZN-ZTW 1328.8534.35 |
Динамометрический ключ для соединителей 3.5/2.92/2.4/1.85 мм с шириной под ключ 8 мм, момент затяжки 0.9 Нм |
|
R&S®NTS-ZKL 1175.1618.04 |
Соединительный кабель (2.8 м) для передающих стандартов NTSxT(WG) |
|
R&S®NTS-ZKL 1175.1618.02 |
Соединительный кабель (1.5 м) для передающих стандартов NTSxT(WG) |
