Термопарный датчик мощности R&S NTS18T для точных измерений средней мощности в диапазоне DC – 18 ГГц. Динамический диапазон от -35 до +20 дБм, интерфейсы USB/LAN, встроенная память калибровочных данных. Идеален для лабораторий и АТЕ.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

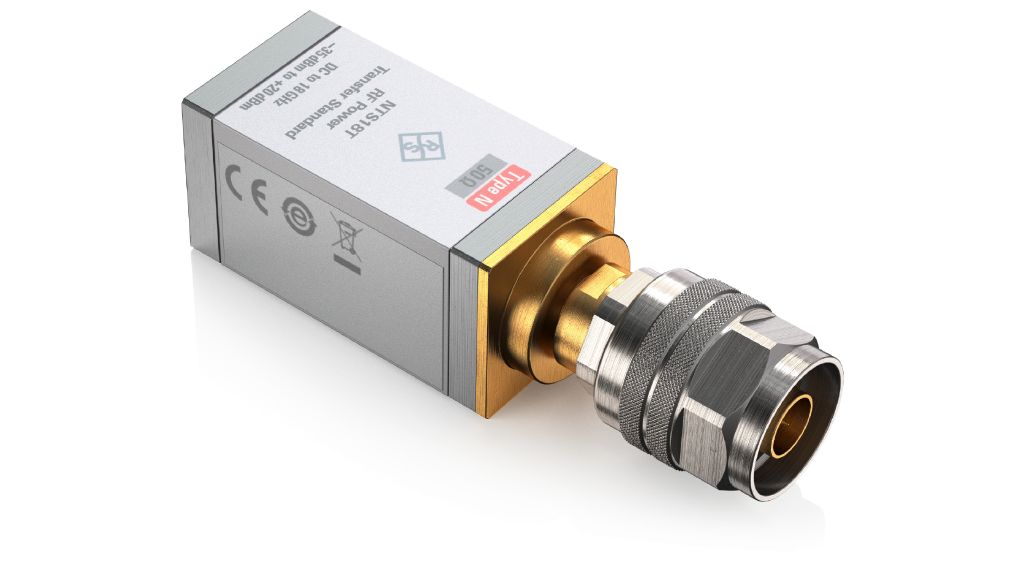

R&S NTS18T Термопарный датчик мощности
Термопарный датчик мощности R&S NTS18T представляет собой высокоточное измерительное устройство, предназначенное для определения средней мощности сигналов в широком частотном диапазоне. Принцип его работы основан на термоэлектрическом эффекте: поступающая СВЧ-энергия преобразуется в тепло, которое затем фиксируется термопарой, генерирующей пропорциональное напряжение. Эта технология обеспечивает исключительную точность и стабильность измерений, независимо от формы сигнала, что делает датчик универсальным инструментом для калибровки и контроля выходной мощности генераторов, усилителей и других радиочастотных компонентов.
Модель отличается низким уровнем собственных шумов, высокой перегрузочной способностью и быстрым временем отклика. Устройство оснащено интеллектуальным интерфейсом, который позволяет не только передавать данные, но и хранить калибровочные коэффициенты непосредственно в памяти датчика, обеспечивая простоту интеграции в автоматизированные измерительные системы. Корпус датчика выполнен из прочных материалов, обеспечивающих надежную защиту чувствительных элементов и стабильность характеристик в жестких эксплуатационных условиях лабораторий и производственных цехов.
Технические характеристики R&S NTS18T
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | DC – 18 ГГц |
| Диапазон измеряемой мощности | от -35 дБм до +20 дБм |
| Погрешность измерения | ±0,2 дБ (тип.) |
| Тип разъема | N-типа (вилка) |
| Максимальная входная мощность | 0,1 Вт (+20 дБм) |
| Чувствительность | 0,21 В/Вт (номин.) |
| КСВН | <1,16 (> 12,4 ГГц до 18,0 ГГц) |
| Вес | 140 г |
Области применения R&S NTS18T
- Калибровка и аттестация генераторов сигналов: Обеспечение точности установки выходной мощности СВЧ-источников в метрологических лабораториях и на производстве.
- Мониторинг мощности в телекоммуникационных системах: Контроль уровня сигнала в цепях базовых станций, спутниковой связи и радиорелейных линиях.
- Исследования и разработка: Проведение точных измерений при разработке новых усилителей, смесителей и приемопередающих модулей.
- Автоматизированные измерительные комплексы (ATE): Интеграция в системы автоматического тестирования благодаря поддержке стандартных интерфейсов и высокой скорости измерений.
Ключевые особенности и встроенные функции R&S NTS18T
- Датчик функционирует в широком диапазоне частот от постоянного тока (DC) до 18 ГГц, что делает его универсальным инструментом для измерений в СВЧ‑диапазоне. Рабочий диапазон мощности составляет от −35 дБм до +20 дБм, позволяя фиксировать как крайне слабые, так и относительно высокие сигналы.
- Специализированный термоэлектрический чип. Обеспечивает улучшенную линейность преобразования радиочастотной мощности в сигнал постоянного тока. Технология RF‑DC‑подстановки реализована на метрологическом уровне точности.
- Симметричные нагреватели RF/DC. Внутри преобразователя размещены два симметричных нагревателя, которые создают условия для почти идеальной подстановки радиочастотной мощности эквивалентной мощностью постоянного тока. Это повышает точность измерений.
- Четырёхпроводное подключение нагревателя. Используется для точного задания тока и контроля напряжения, что позволяет минимизировать погрешности при измерении замещённой мощности постоянного тока.
- Внутренний датчик температуры. Встроен для коррекции результатов с учётом температурных изменений, что повышает достоверность измерений в различных условиях эксплуатации.
Дополнительные опции R&S NTS18T
| Опция / Номер заказа | Описание |
|---|---|
|
R&S®ZCTW 1175.2014.02 |
Динамометрический ключ для винтов волноводного фланца |
|
R&S®ZCTW 1175.2014.03 |
Динамометрический ключ для винтов волноводного фланца |
|
R&S®ZN-ZTW 1328.8534.73 |
Динамометрический ключ для соединителей типа N, момент затяжки 1.5 Нм |
|
R&S®ZN-ZTW 1328.8534.35 |
Динамометрический ключ для соединителей 3.5/2.92/2.4/1.85 мм с шириной под ключ 8 мм, момент затяжки 0.9 Нм |
|
R&S®NTS-ZKL 1175.1618.04 |
Соединительный кабель (2.8 м) для передающих стандартов NTSxT(WG) |
|
R&S®NTS-ZKL 1175.1618.02 |
Соединительный кабель (1.5 м) для передающих стандартов NTSxT(WG) |
