Термопарный датчик мощности R&S NTS170TWG — высокоточный прибор для измерения ВЧ‑сигналов в диапазоне от 110 ГГц до 170 ГГц. Обеспечивает точность ±4 %, время отклика < 1 с. Совместим с измерителями мощности Rohde & Schwarz. Идеален для лабораторий и производства.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

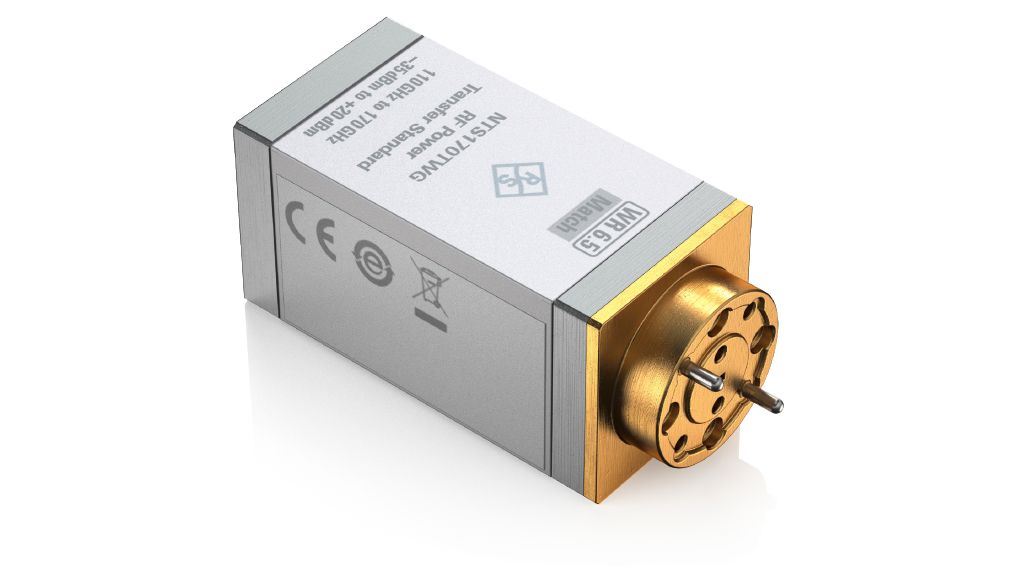

R&S NTS170TWG Термопарный датчик мощности
Термопарный датчик мощности R&S NTS170TWG — высокоточный измерительный прибор для определения мощности радиочастотных сигналов в широком диапазоне частот. Устройство предназначено для работы в лабораторных и производственных условиях, где требуется надёжная и стабильная фиксация параметров ВЧ‑сигналов. Благодаря термопарной технологии измерения, датчик обеспечивает минимальную зависимость результатов от формы сигнала и высокую долговременную стабильность показаний.
Принцип работы основан на преобразовании тепловой энергии, выделяемой при поглощении ВЧ‑сигнала, в электрическое напряжение. Термопара фиксирует разницу температур между нагретым элементом и опорной точкой, что позволяет точно определить мощность проходящего сигнала. Такая методика исключает влияние амплитудных и фазовых искажений, характерных для диодных датчиков..
Технические характеристики R&S NTS170TWG
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 110 ГГц – 170 ГГц |
| Диапазон измеряемой мощности | от -35 дБм до +20 дБм |
| Погрешность измерения | ±0,2 дБ (тип.) |
| Тип разъема | WR 6.5 |
| Максимальная входная мощность | 0,1 Вт (+20 дБм) |
| Чувствительность | 0,21 В/Вт (номин.) |
| Вес | 110 г |
Области применения R&S NTS170TWG
- Разработка СВЧ‑устройств: контроль мощности генераторов, усилителей и преобразователей в диапазоне до 170 ГГц.
- Калибровка оборудования: поверка и настройка измерительных систем в метрологических лабораториях.
- Тестирование антенных систем: измерение излучаемой мощности в комплексах связи и радиолокации.
- Производство электроники: входной и выходной контроль ВЧ‑модулей на сборочных линиях.
- Исследования в миллиметровом диапазоне: эксперименты в области 5G/6G, радаров и спутниковой связи
Ключевые особенности и возможности R&S NTS170TWG
- Широкополосность. Охватывает диапазон до 170 ГГц, что делает датчик универсальным для измерений в миллиметровом диапазоне.
- Термопарная технология. Обеспечивает линейность и стабильность измерений независимо от модуляции сигнала.
- Быстрая реакция. Время установления показаний менее секунды позволяет оперативно отслеживать изменения мощности.
- Высокая точность. Погрешность не превышает 4 %, что соответствует требованиям прецизионных измерений.
- Прочная конструкция. Корпус и соединитель рассчитаны на интенсивную эксплуатацию в лабораторных и цеховых условиях.
- Простая интеграция. Совместимость с популярными платформами Rohde & Schwarz упрощает включение в измерительные комплексы.
Дополнительные опции R&S NTS170TWG
| Опция / Номер заказа | Описание |
|---|---|
|
R&S®ZCTW 1175.2014.02 |
Динамометрический ключ для винтов волноводного фланца |
|
R&S®ZCTW 1175.2014.03 |
Динамометрический ключ для винтов волноводного фланца |
|
R&S®ZN-ZTW 1328.8534.73 |
Динамометрический ключ для соединителей типа N, момент затяжки 1.5 Нм |
|
R&S®ZN-ZTW 1328.8534.35 |
Динамометрический ключ для соединителей 3.5/2.92/2.4/1.85 мм с шириной под ключ 8 мм, момент затяжки 0.9 Нм |
|
R&S®NTS-ZKL 1175.1618.04 |
Соединительный кабель (2.8 м) для передающих стандартов NTSxT(WG) |
|
R&S®NTS-ZKL 1175.1618.02 |
Соединительный кабель (1.5 м) для передающих стандартов NTSxT(WG) |
