Диодный датчик мощности NRP8SN предназначен для измерения мощности сигналов с частотой от 10 МГц до 8 ГГц. Точность ±0,19 дБ. USB и LAN-подключение. Применяется для производства и тестирования IoT и телеком-устройств.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

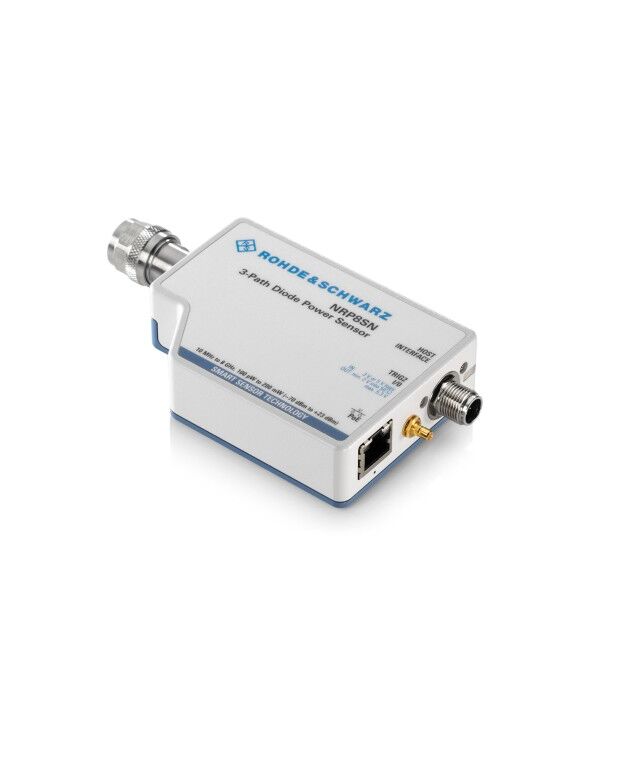

Трёхканальный диодный датчик мощности R&S NRP8SN
Диодный датчик мощности NRP8SN — это передовое измерительное устройство, созданное для решения самых сложных задач в области радиочастотных измерений. Принцип работы основан на одновременном использовании трёх детекторов: термопреобразователя для эталонной калибровки и двух диодных детекторов (для малого и большого уровня сигнала). Встроенный процессор анализирует показания со всех трёх каналов, обеспечивая минимальную погрешность в любой точке диапазона.
Эргономичный дизайн и компактные размеры делают модель идеальным выбором для для лабораторных исследований и промышленного производства. Подключение по USB обеспечивает универсальность и лёгкость использования с любым ПК.
Технические характеристики R&S NRP8SN
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 10 МГц до 8 ГГц |
| Динамический диапазон | от -70 дБм до +23 дБм |
| Погрешность измерения | до ±0,19 дБ |
| Скорость измерения | до 100000 считываний в секунду |
| Подключение | USB, LAN |
| Тип входа | N-тип (вилка) |
| Поддерживаемые модуляции | CW, GSM/EDGE, W-CDMA, LTE, 802.11ac/ax |
Области применения NRP8SN
Датчик незаменим в серийном производстве малогабаритной электроники, такой как мобильные телефоны, Wi-Fi роутеры, IoT-устройства. Применяется в НИОКР для точных измерений на макетных платах, а также в сервисных центрах для диагностики передатчиков.
Ключевые особенности и преимущества NRP8SN
- Высокая точность трёхканальной системы: Сохраняет все преимущества технологии MultiPath™ для достоверных измерений любого типа сигналов.
- Поддержка сложных сигналов: Точные измерения средней мощности сигналов с широкополосной модуляцией, таких как OFDM.
- Компактный и прочный корпус: Рассчитан на использование в промышленных условиях.
- Полная совместимость с ПО Rohde&Schwarz: Работает с тем же программным обеспечением, что и вся серия NRP.
- Экономия времени: Высокая скорость измерений ускоряет производственный цикл тестирования.
Доступные опции R&S NRP8SN
| Наименование и номер заказа | Описание |
|---|---|
| Кабели интерфейса | |
|
R&S®NRP-ZKU 1419.0658.02 |
Кабель интерфейса USB-A, длина: 0.75 м |
|
R&S®NRP-ZKU 1419.0658.03 |
Кабель интерфейса USB-A, длина: 1.5 м |
|
R&S®NRP-ZKU 1419.0658.04 |
Кабель интерфейса USB-A, длина: 3 м |
|
R&S®NRP-ZKU 1419.0658.05 |
Кабель интерфейса USB-A, длина: 5 м |
|
R&S®NRP-ZKC 1425.2442.02 |
Кабель интерфейса USB-C, длина: 0.75 м |
|
R&S®NRP-ZKC 1425.2442.03 |
Кабель интерфейса USB-C, длина: 1.5 м |
|
R&S®NRP-ZKC 1425.2442.04 |
Кабель интерфейса USB-C, длина: 3.0 м |
|
R&S®NRP-ZK6 1419.0664.02 |
6-контактный интерфейсный кабель, длина: 1.5 м |
|
R&S®NRP-ZK6 1419.0664.03 |
6-контактный интерфейсный кабель, длина: 3 м |
|
R&S®NRP-ZK6 1419.0664.04 |
6-контактный интерфейсный кабель, длина: 5 м |
|
R&S®NRP-ZK8 1424.9408.02 |
8-контактный интерфейсный кабель, длина: 1.50 м. Для подключения к R&S®NRX |
|
R&S®NRP-ZK 1424.9408.03 |
8-контактный интерфейсный кабель, длина: 3.00 м. Для подключения к R&S®NRX |
|
R&S®NRP-ZK8 1424.9408.04 |
8-контактный интерфейсный кабель, длина: 5.00 м. Для подключения к R&S®NRX |
| Аксессуары интерфейса | |
|
R&S®NRP-Z5 1146.7740.02 |
USB-концентратор для датчиков. Может подключать до 4 датчиков серий R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное триггерное решение позволяет одновременно запускать все подключенные датчики внутренними и внешними сигналами. |
| Документация | |
|
R&S®DCV-1 0240.2187.06 |
Документация значений калибровки |
|
R&S®DCV-ZP 1173.6506.02 |
Распечатка документации значений калибровки (DCV) |
| Адаптеры | |
|
R&S®WCA12-135 1700.3977.02 |
Волноводно-коаксиальный переход WR12 на 1.35 мм (гнездо) с характеристиками S-параметров, стабилизирующий кронштейн WG для USB и LAN датчиков мощности NRP, 60 - 90 ГГц |
