Трёхканальный диодный датчик мощности R&S NRP8S с диапазоном частот до 8 ГГц. Высокая точность (±0,19 дБ) и скорость измерений. Интерфейс USB для интеграции в АТЕ. Идеален для тестирования беспроводных систем
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

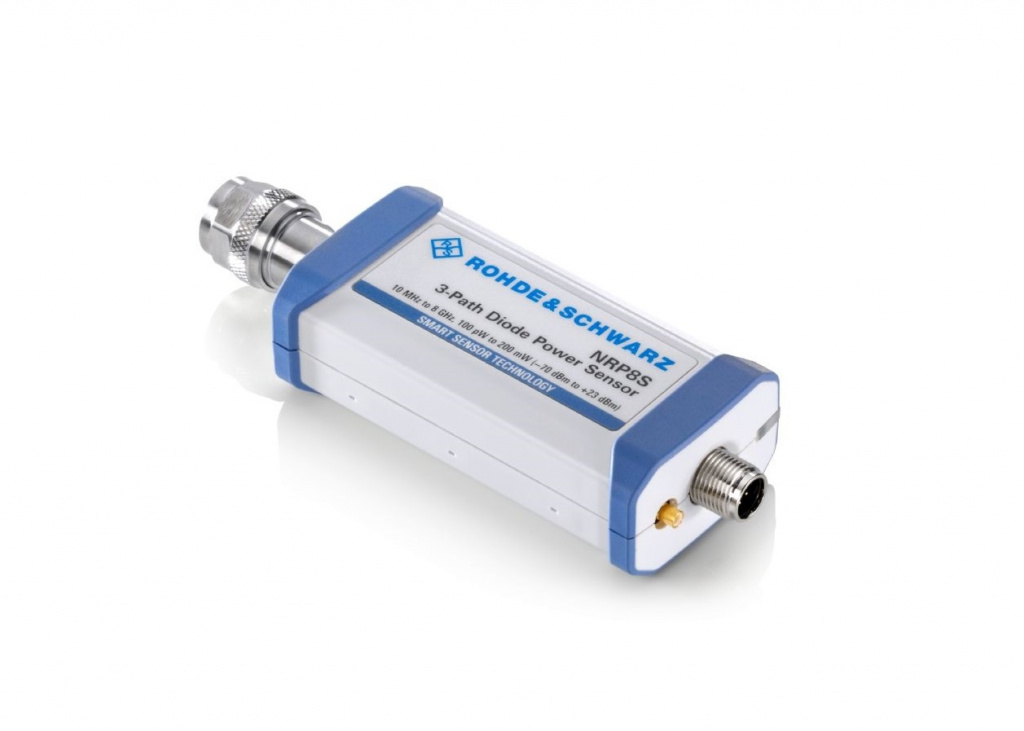

Трёхканальный диодный датчик мощности R&S NRP8S
Датчик мощности R&S NRP8S — это высокоточное измерительное решение от ведущего мирового производителя Rohde&Schwarz. Прибор предназначен для прецизионных измерений мощности беспроводных сигналов (GSM, 3GPP), сигналов с высокой пропускной способностью (LTE, LTE-Advanced, 5G) в лабораторных условиях, на производстве и при обслуживании телекоммуникационных систем. Его работа основана на использовании трёх независимых измерительных канала на основе термоэлемента и диодов, что позволяет добиться исключительной точности в широком динамическом диапазоне.
Модель оснащена интерфейсом USB, что обеспечивает простоту интеграции в автоматизированные измерительные системы (АТЕ) и позволяет управлять датчиком напрямую с персонального компьютера. Высокая скорость измерений делает его идеальным для задач, требующих быстрого сбора большого количества данных, например, при тестировании мощности передачи беспроводных модулей или калибровке усилителей.
Технические характеристики R&S NRP8S
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 10 МГц до 8 ГГц |
| Динамический диапазон | от -70 дБм до +23 дБм |
| Погрешность измерения | до ±0,19 дБ |
| Скорость измерения | до 100000 считываний в секунду |
| Подключение | USB |
| Тип входа | N-тип (вилка) |
| Поддерживаемые модуляции | CW, GSM/EDGE, W-CDMA, LTE, 802.11ac/ax |
Области применения R&S NRP8S
Датчик находит применение в разработке и производстве беспроводных устройств, калибровочных лабораториях, сервисных центрах и для образовательных целей. Он используется для измерения мощности непрерывного сигнала (CW), среднего мощности сложных модулированных сигналов стандартов 4G/LTE и 5G, а также для тестирования радиомодулей Wi-Fi.
Ключевые особенности и преимущества R&S NRP8S
- Трёхканальная архитектура: Комбинация термопреобразователя и двух диодных детекторов обеспечивает высочайшую точность во всём динамическом диапазоне.
- Высокая скорость измерений: Идеален для автоматизированных тестовых стендов, значительно сокращает время на тестирование.
- Простота интеграции: Интерфейс USB позволяет легко подключить датчик к ПК или измерительному прибору без дополнительных источников питания.
- Поддержка сложных сигналов: Точные измерения средней мощности сигналов с широкополосной модуляцией, таких как OFDM.
- Надёжность и стабильность: Продукция Rohde&Schwarz известна своим высочайшим качеством и долговечностью.
Доступные опции R&S NRP8S
| Наименование и номер заказа | Описание |
|---|---|
| Кабели интерфейса | |
|
R&S®NRP-ZKU 1419.0658.02 |
Кабель интерфейса USB-A, длина: 0.75 м |
|
R&S®NRP-ZKU 1419.0658.03 |
Кабель интерфейса USB-A, длина: 1.5 м |
|
R&S®NRP-ZKU 1419.0658.04 |
Кабель интерфейса USB-A, длина: 3 м |
|
R&S®NRP-ZKU 1419.0658.05 |
Кабель интерфейса USB-A, длина: 5 м |
|
R&S®NRP-ZKC 1425.2442.02 |
Кабель интерфейса USB-C, длина: 0.75 м |
|
R&S®NRP-ZKC 1425.2442.03 |
Кабель интерфейса USB-C, длина: 1.5 м |
|
R&S®NRP-ZKC 1425.2442.04 |
Кабель интерфейса USB-C, длина: 3.0 м |
|
R&S®NRP-ZK6 1419.0664.02 |
6-контактный интерфейсный кабель, длина: 1.5 м |
|
R&S®NRP-ZK6 1419.0664.03 |
6-контактный интерфейсный кабель, длина: 3 м |
|
R&S®NRP-ZK6 1419.0664.04 |
6-контактный интерфейсный кабель, длина: 5 м |
|
R&S®NRP-ZK8 1424.9408.02 |
8-контактный интерфейсный кабель, длина: 1.50 м. Для подключения к R&S®NRX |
|
R&S®NRP-ZK 1424.9408.03 |
8-контактный интерфейсный кабель, длина: 3.00 м. Для подключения к R&S®NRX |
|
R&S®NRP-ZK8 1424.9408.04 |
8-контактный интерфейсный кабель, длина: 5.00 м. Для подключения к R&S®NRX |
| Аксессуары интерфейса | |
|
R&S®NRP-Z5 1146.7740.02 |
USB-концентратор для датчиков. Может подключать до 4 датчиков серий R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное триггерное решение позволяет одновременно запускать все подключенные датчики внутренними и внешними сигналами. |
| Документация | |
|
R&S®DCV-1 0240.2187.06 |
Документация значений калибровки |
|
R&S®DCV-ZP 1173.6506.02 |
Распечатка документации значений калибровки (DCV) |
| Адаптеры | |
|
R&S®WCA12-135 1700.3977.02 |
Волноводно-коаксиальный переход WR12 на 1.35 мм (гнездо) с характеристиками S-параметров, стабилизирующий кронштейн WG для USB и LAN датчиков мощности NRP, 60 - 90 ГГц |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.
Фотогалерея
