Датчик мощности R&S NRP33SN-V - это трехканальный диодный датчик мощности, совместимый с термовакуумной камерой (TVAC), который обеспечивает точные измерения мощности сигналов в диапазоне частот от 10 МГц до 33 ГГц. Датчик работает в режиме непрерывного усреднения, серийного импульсного усреднения, усреднения в пределах тайм-слота, усреднения в пределах строба и измерения кривых.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

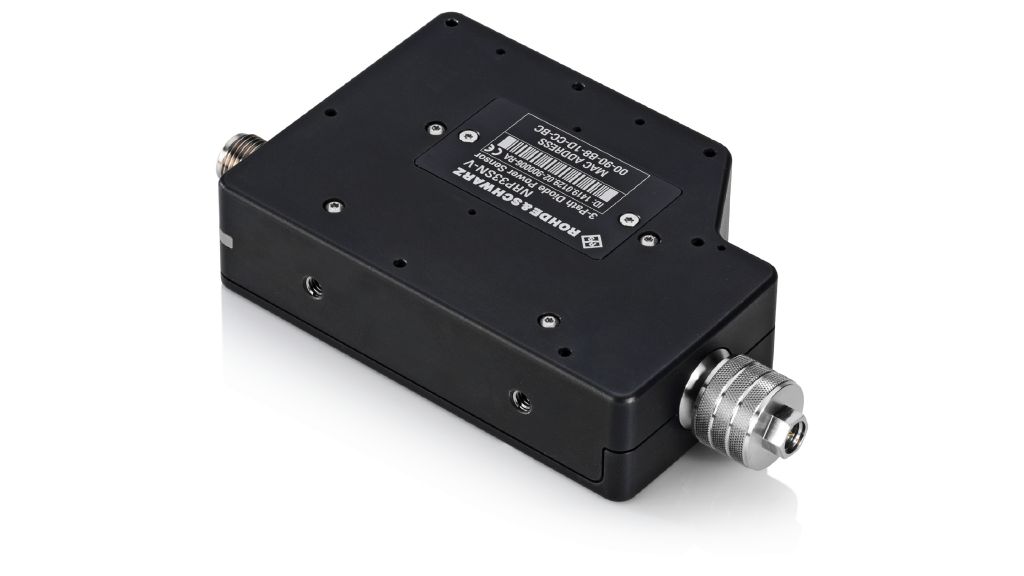

R&SNRP33SN-V: трёхканальный диодный датчик мощности
Диодный датчик мощности NRP33SN-V — это специализированный инструмент, разработанный для поверки и калибровки других измерителей мощности в полевых и лабораторных условиях. Модель обладает всеми признаками эталонного прибора: исключительной стабильностью, минимальной погрешностью и LAN-интерфейсом. Его ключевое назначение — быть переносимым стандартом для проверки работоспособности и точности рабочих датчиков, используемых в ежедневных измерениях, без необходимости каждый раз обращаться в аккредитованный калибровочный центр.
Принцип работы основан на фирменной трёхдиодной технологии Rohde&Schwarz, обеспечивающей прецизионные измерения в широком динамическом диапазоне. Модель "V" (Верификация) поставляется с расширенным комплектом документации, включающим свидетельство о калибровки и индивидуальные графики погрешностей для конкретных частот. Это позволяет не только измерить мощность, но и юридически подтвердить точность проведенной поверки другого оборудования, что критически важно для соблюдения отраслевых стандартов и требований регуляторов.
Технические характеристики R&S NRP33SN-V
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 10 МГц до 33 ГГц |
| Динамический диапазон измерения мощности | от -70 дБм до +20 дБм (100 пВт – 100 мВт) |
| Тип измерительного элемента | Трёхканальный, диодный (Schottky, термоэлемент) |
| Основная погрешность измерения (CW) | ±0,19 дБ (±0,70%) |
| Максимальная скорость измерения | до 100000 измерений в секунду |
| Поддерживаемые интерфейсы | USB, LAN |
| Специальный статус | Верификационный, поставляется с расширенной калибровочной документацией |
| Тип соединителя | 3,5 мм (вилка) |
| Рабочая температура | от +5°C до +40°C |
Области применения R&S NRP33SN-V
- Поверка и калибровка рабочих датчиков мощности непосредственно на месте их эксплуатации.
- Обеспечение метрологической прослеживаемости в собственной лаборатории предприятия.
- Подтверждение соответствия измерительного оборудования требованиям технических регламентов.
- Использование в качестве мобильного эталона в сервисных инженерных бригадах.
- Аудит измерительных систем в телеком-инфраструктуре.
Ключевые особенности и преимущества R&S NRP33SN-V
Главная особенность датчика — его официальный статус верификационного прибора. Это не просто датчик с улучшенными характеристиками, а готовое решение для построения системы внутреннего контроля качества измерений. Наличие полного пакета документов, включая прослеживаемость к национальным стандартам, придает результатам его измерений официальный вес.
Преимущества этого решения:
- Готовое решение для поверки: Поставляется с полным пакетом документов для юридической значимости измерений.
- Высшая степень доверия: Прослеживаемость калибровки к национальным эталонам.
- Мобильность: Возможность проводить поверку непосредственно на рабочем месте.
- Экономическая эффективность: Сокращение затрат на частую внешнюю калибровку.
Доступные опции R&S NRP33SN-V
| Наименование и номер заказа | Описание |
|---|---|
| Кабели интерфейса | |
|
R&S®NRP-ZKU 1419.0658.02 |
Кабель интерфейса USB-A, длина: 0.75 м |
|
R&S®NRP-ZKU 1419.0658.03 |
Кабель интерфейса USB-A, длина: 1.5 м |
|
R&S®NRP-ZKU 1419.0658.04 |
Кабель интерфейса USB-A, длина: 3 м |
|
R&S®NRP-ZKU 1419.0658.05 |
Кабель интерфейса USB-A, длина: 5 м |
|
R&S®NRP-ZKC 1425.2442.02 |
Кабель интерфейса USB-C, длина: 0.75 м |
|
R&S®NRP-ZKC 1425.2442.03 |
Кабель интерфейса USB-C, длина: 1.5 м |
|
R&S®NRP-ZKC 1425.2442.04 |
Кабель интерфейса USB-C, длина: 3.0 м |
|
R&S®NRP-ZK6 1419.0664.02 |
6-контактный интерфейсный кабель, длина: 1.5 м |
|
R&S®NRP-ZK6 1419.0664.03 |
6-контактный интерфейсный кабель, длина: 3 м |
|
R&S®NRP-ZK6 1419.0664.04 |
6-контактный интерфейсный кабель, длина: 5 м |
|
R&S®NRP-ZK8 1424.9408.02 |
8-контактный интерфейсный кабель, длина: 1.50 м. Для подключения к R&S®NRX |
|
R&S®NRP-ZK 1424.9408.03 |
8-контактный интерфейсный кабель, длина: 3.00 м. Для подключения к R&S®NRX |
|
R&S®NRP-ZK8 1424.9408.04 |
8-контактный интерфейсный кабель, длина: 5.00 м. Для подключения к R&S®NRX |
| Аксессуары интерфейса | |
|
R&S®NRP-Z5 1146.7740.02 |
USB-концентратор для датчиков. Может подключать до 4 датчиков серий R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное триггерное решение позволяет одновременно запускать все подключенные датчики внутренними и внешними сигналами. |
| Документация | |
|
R&S®DCV-1 0240.2187.06 |
Документация значений калибровки |
|
R&S®DCV-ZP 1173.6506.02 |
Распечатка документации значений калибровки (DCV) |
| Адаптеры | |
|
R&S®WCA12-135 1700.3977.02 |
Волноводно-коаксиальный переход WR12 на 1.35 мм (гнездо) с характеристиками S-параметров, стабилизирующий кронштейн WG для USB и LAN датчиков мощности NRP, 60 - 90 ГГц |
