Датчик мощности R&S® NRP18S-20 - идеальный выбор для измерения средней мощности сигналов в диапазоне от 10 МГц до 18 ГГц. Три отдельных диодных канала обеспечивают точные измерения мощности независимо от типа модуляции. Применяется для мощных усилителей, радиопередатчиков, Satcom и промышленного RF-оборудования.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

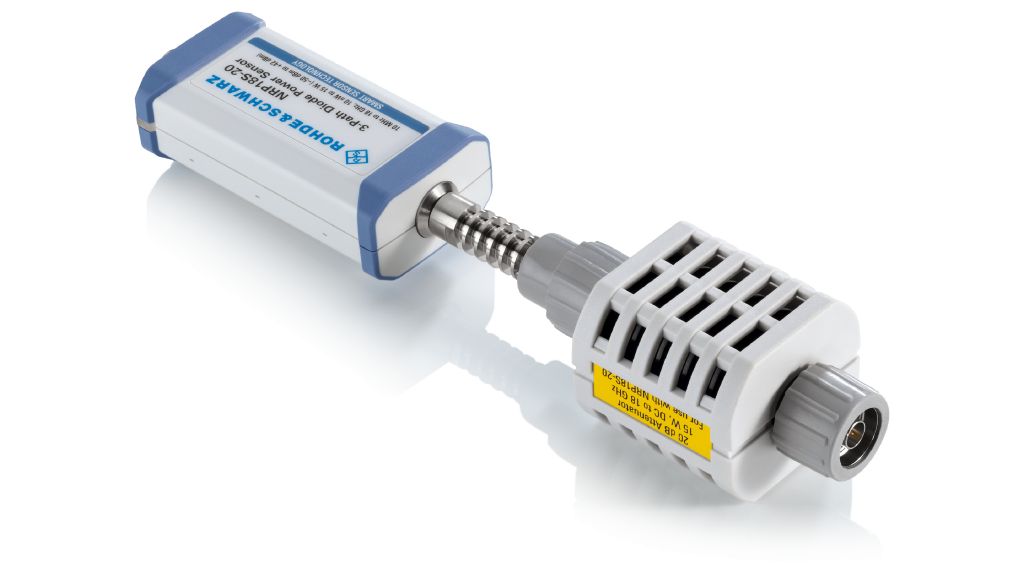

Трехканальный датчик мощности R&S NRP18S-20 на 15 Вт
R&S NRP18S-20 представляет собой высокоточный диодный датчик мощности с широким диапазоном измерений от 10 МГц до 18 ГГц. Устройство оснащено уникальной трёхканальной системой детекторов, обеспечивающей точное измерение средней мощности сигналов независимо от типа модуляции. Датчик способен работать с мощностями до 15 Вт и имеет впечатляющий динамический диапазон до 93 дБ. Встроенный аттенюатор 20 дБ расширяет возможности измерений и автоматически корректирует погрешности.
Прибор отличается высокой скоростью работы и совместим с различными режимами усреднения: непрерывным, импульсным, по тайм-слотам и стробам. Компактные размеры и небольшой вес делают его удобным для лабораторных исследований и полевых испытаний. Датчик находит широкое применение в разработке и тестировании систем беспроводной связи (GSM, 3GPP, LTE, LTE-Advanced, 5G), а также при калибровке радиоэлектронного оборудования.
Технические характеристики R&SN RP18S-20
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 10 МГц до 18 ГГц |
| Диапазон измерений мощности | от -50 дБм до +42 дБм |
| Основная погрешность | ±0,22 дБ |
| Скорость измерения | до 100000 измерений в секунду |
| Интерфейсы подключения | USB |
| Встроенный аттенюатор | 20 дБ |
Области применения R&SN RP18S-20
Датчик мощности применяется в самых требовательных промышленных областях:
- Разработка и производство мощных усилителей для вещания и связи.
- Обслуживание и мониторинг мощных радиопередающих центров.
- Тестирование компонентов для радиолокационных станций.
- Системы спутниковой связи (Satcom).
- Промышленные сферы: ВЧ-нагрев, плазменная генерация, медицинское оборудование.
Ключевые особенности и преимущества R&SN RP18S-20
Ключевой особенностью является способность выдерживать и точно измерять мощность до 15 Вт, что выводит его в топ решений на рынке. Конструкция датчика рассчитана на эффективный отвод тепла, предотвращая перегрев и обеспечивая термостабильность.
Преимущества датчика:
- Экстремальная мощность: Максимальный уровень измеряемой мощности в линейке – 15 Вт.
- Безопасность: Встроенные механизмы защиты обеспечивают безопасность оператора и оборудования.
- Прочный конструктив: Корпус и разъем усилены для работы в сложных условиях.
- Термостабильность: Высокая точность измерений сохраняется даже при длительной работе с высокой мощностью.
- Экономическая эффективность: Исключает необходимость приобретения дорогостоящих внешних нагрузочных терминалов.
Доступные опции R&S NRP18S-20
| Наименование и номер заказа | Описание |
|---|---|
| Кабели интерфейса | |
|
R&S®NRP-ZKU 1419.0658.02 |
Кабель интерфейса USB-A, длина: 0.75 м |
|
R&S®NRP-ZKU 1419.0658.03 |
Кабель интерфейса USB-A, длина: 1.5 м |
|
R&S®NRP-ZKU 1419.0658.04 |
Кабель интерфейса USB-A, длина: 3 м |
|
R&S®NRP-ZKU 1419.0658.05 |
Кабель интерфейса USB-A, длина: 5 м |
|
R&S®NRP-ZKC 1425.2442.02 |
Кабель интерфейса USB-C, длина: 0.75 м |
|
R&S®NRP-ZKC 1425.2442.03 |
Кабель интерфейса USB-C, длина: 1.5 м |
|
R&S®NRP-ZKC 1425.2442.04 |
Кабель интерфейса USB-C, длина: 3.0 м |
|
R&S®NRP-ZK6 1419.0664.02 |
6-контактный интерфейсный кабель, длина: 1.5 м |
|
R&S®NRP-ZK6 1419.0664.03 |
6-контактный интерфейсный кабель, длина: 3 м |
|
R&S®NRP-ZK6 1419.0664.04 |
6-контактный интерфейсный кабель, длина: 5 м |
|
R&S®NRP-ZK8 1424.9408.02 |
8-контактный интерфейсный кабель, длина: 1.50 м. Для подключения к R&S®NRX |
|
R&S®NRP-ZK 1424.9408.03 |
8-контактный интерфейсный кабель, длина: 3.00 м. Для подключения к R&S®NRX |
|
R&S®NRP-ZK8 1424.9408.04 |
8-контактный интерфейсный кабель, длина: 5.00 м. Для подключения к R&S®NRX |
| Аксессуары интерфейса | |
|
R&S®NRP-Z5 1146.7740.02 |
USB-концентратор для датчиков. Может подключать до 4 датчиков серий R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное триггерное решение позволяет одновременно запускать все подключенные датчики внутренними и внешними сигналами. |
| Документация | |
|
R&S®DCV-1 0240.2187.06 |
Документация значений калибровки |
|
R&S®DCV-ZP 1173.6506.02 |
Распечатка документации значений калибровки (DCV) |
| Адаптеры | |
|
R&S®WCA12-135 1700.3977.02 |
Волноводно-коаксиальный переход WR12 на 1.35 мм (гнездо) с характеристиками S-параметров, стабилизирующий кронштейн WG для USB и LAN датчиков мощности NRP, 60 - 90 ГГц |
