R&S NRP110TWG - это передовой волноводный датчик тепловой мощности с диапазоном частот от 75 ГГц до 110 ГГц и разъемом WR 10. Идеально подходит для сложных измерительных задач. Обеспечивает исключительную точность благодаря отличному согласованию импедансов и продуманной конструкции разъемов. Внутренняя калибровка гарантирует надежность и стабильность измерений.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

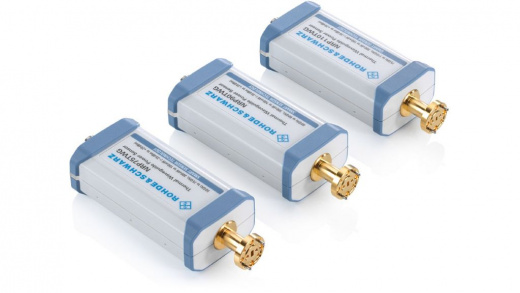

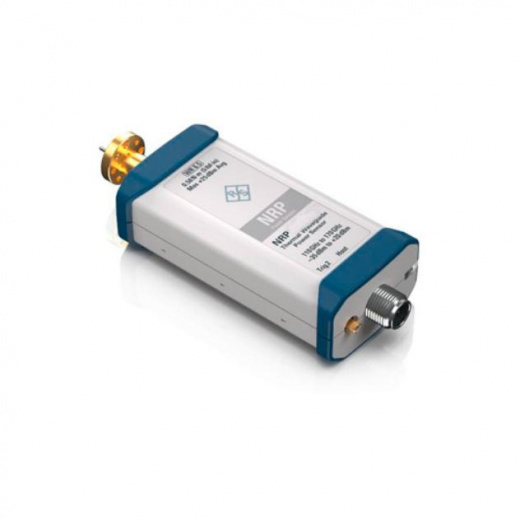

Волноводный датчик тепловой мощности R&S NRP110TWG
R&S NRP110TWG с коннектором WR 10 предназначен для проведения высокоточных измерений в Ku-диапазоне. Его прямая интеграция в волноводный тракт позволяет минимизировать потери и искажения, обеспечивая эталонное качество измерений мощности сигналов, используемых в современных спутниковых и радиолокационных системах.
Этот прибор является оптимальным выбором для инженеров, работающих в области телекоммуникаций, обороны и научных исследований. Он применяется для калибровки передатчиков, мониторинга выходной мощности в активных фазированных антенных решетках (АФАР) и проведения точных измерений в лабораторных условиях.
Технические характеристики R&S NRP110TWG
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 75 ГГц - 100 ГГц |
| Диапазон измерения мощности | от -35 дБм до +20 дБм |
| Подключение | WR 10 |
| Интерфейс | USB |
| Скорость измерений сигнала | до 500 измерений в секунду |
| Согласование импедансов (КСВ) | <1,35 |
Области применения R&S NRP110TWG
- Спутниковая связь (VSAT, спутниковое вещание).
- Радиолокационные системы с высокой разрешающей способностью.
- Измерительные комплексы для тестирования компонентов Ku-диапазона.
- Научные исследования в области распространения СВЧ-сигналов.
Ключевые особенности и преимущества R&S NRP110TWG
Датчик использует стандартный фланец, что обеспечивает его совместимость с широким парком оборудования, работающего в верхней части Ku-диапазона. Тепловой принцип действия делает его невосприимчивым к форме сигнала, что критически важно для точного измерения мощности сложных цифровых и широкополосных сигналов, характерных для современных коммуникационных технологий.
Высокая повторяемость результатов и стабильность характеристик во времени делают этот датчик надежным инструментом для построения измерительных систем гарантированной точности.
Преимущества модели R&S NRP110TWG
- Высокая точность измерений: благодаря отличному согласованию импедансов, продуманной конструкции разъемов, внутренней калибровке и минимизации шумов при измерениях.
- Гибкие возможности измерения мощности: широкий динамический диапазон, поддержка высоких пиковых мощностей до 10 Вт и максимальная средняя мощность 300 мВт.
- Надежность и стабильность: встроенная система калибровки, устойчивость к внешним воздействиям и длительный срок службы.
- Удобство использования: прочный корпус, интуитивно понятное управление и USB-интерфейс для простой интеграции.
Дополнительные опции R&S NRP110TWG
| Наименование и номера заказа | Описание |
|---|---|
| Интерфейсные кабели | |
|
R&S®NRP-ZKU 1419.0658.02 |
Интерфейсный кабель USB-A, длина: 0,75 м |
|
R&S®NRP-ZKU 1419.0658.03 |
Интерфейсный кабель USB-A, длина: 1,5 м |
|
R&S®NRP-ZKU 1419.0658.04 |
Интерфейсный кабель USB-A, длина: 3 м |
|
R&S®NRP-ZKU 1419.0658.05 |
Интерфейсный кабель USB-A, длина: 5 м |
|
R&S®NRP-ZKC 1425.2442.02 |
Интерфейсный кабель USB-C, длина: 0,75 м |
|
R&S®NRP-ZKC 1425.2442.03 |
Интерфейсный кабель USB-C, длина: 1,5 м |
|
R&S®NRP-ZKC 1425.2442.04 |
Интерфейсный кабель USB-C, длина: 3,0 м |
|
R&S®NRP-ZK6 1419.0664.02 |
6-контактный интерфейсный кабель, длина: 1,5 м |
|
R&S®NRP-ZK6 1419.0664.03 |
6-контактный интерфейсный кабель, длина: 3 м |
|
R&S®NRP-ZK6 1419.0664.04 |
6-контактный интерфейсный кабель, длина: 5 м |
|
R&S®NRP-ZK8 1424.9408.02 |
8-контактный интерфейсный кабель, длина: 1,50 м Для подключения к R&S®NRX |
|
R&S®NRP-ZK8 1424.9408.03 |
8-контактный интерфейсный кабель, длина: 3,00 м Для подключения к R&S®NRX |
|
R&S®NRP-ZK8 1424.9408.04 |
8-контактный интерфейсный кабель, длина: 5,00 м Для подключения к R&S®NRX |
| Аксессуары интерфейса | |
|
R&S®NRP-Z5 1146.7740.02 |
USB-концентратор датчиков R&S®NRP-Z5 может работать с до 4 датчиками R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное триггерное решение позволяет одновременно запускать все подключенные датчики внутренними и внешними триггерами. |
| Аксессуары волноводов | |
|
R&S®ZCTW 1175.2014.02 |
Динамический ключ для винтов фланцев волновода |
|
R&S®NRP-ZBW 1700.2141.02 |
Кронштейн волновода для R&S®NRP110T |
|
R&S®WCA75 3626.1044.02 |
Адаптер волновод-коаксиал, WR15 на 1 мм (f) 50 ГГц до 75 ГГц |
|
R&S®WCA90 3626.1050.02 |
Адаптер волновод-коаксиал, WR12 на 1 мм (f) 60 ГГц до 90 ГГц |
|
R&S®WCA110 3626.1067.02 |
Адаптер волновод-коаксиал, WR10 на 1 мм (f) 75 ГГц до 110 ГГц |
|
R&S®WCA12-135 1700.3977.02 |
Адаптер волновод-коаксиал WR12 на 1,35 мм (f) Адаптер волновод-коаксиал WR12 на 1,35 мм female с характеристикой S-параметров, стабилизационный кронштейн WG для USB и LAN NRP датчиков мощности 60 - 90 ГГц |
| Документация | |
|
R&S®DCV-1 0240.2187.06 |
Документация значений калибровки |
|
R&S®DCV-ZP 1173.6506.02 |
Распечатка DCV |
