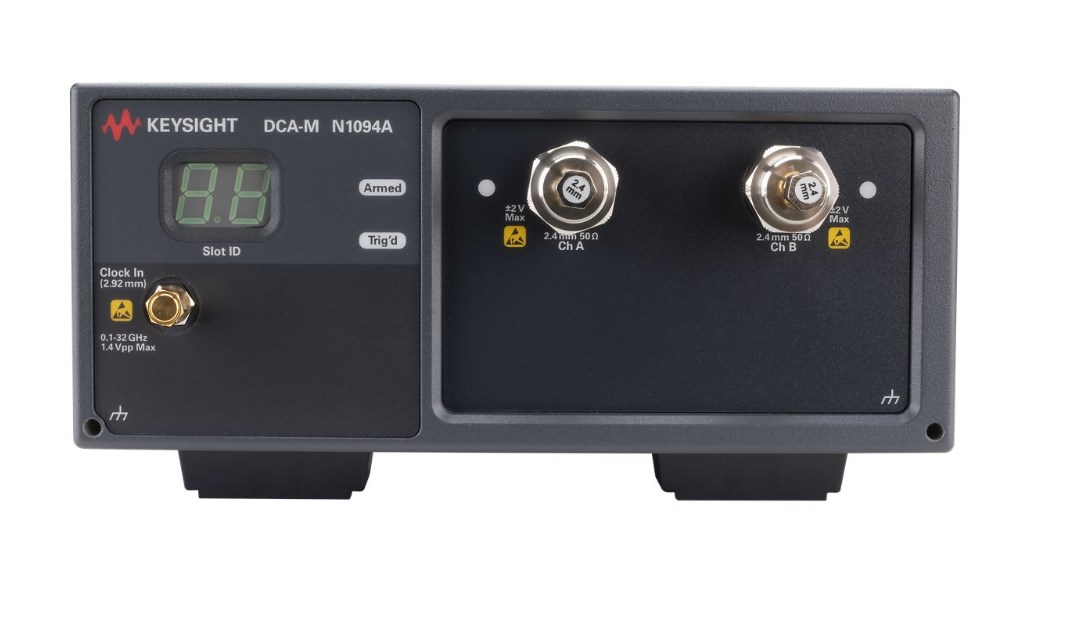

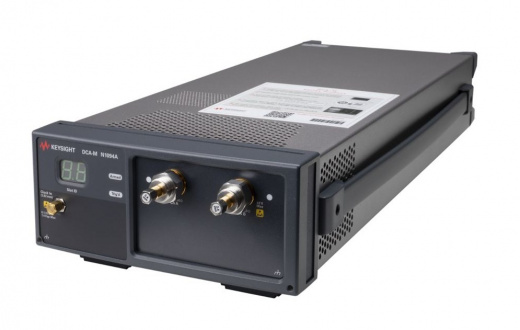

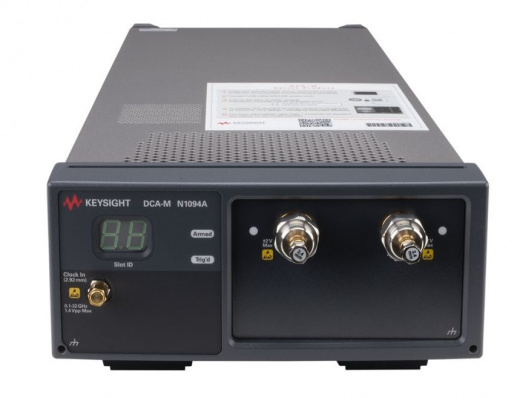

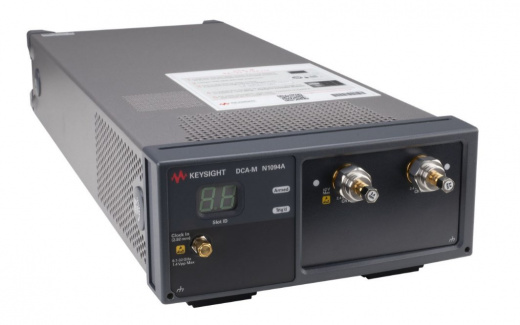

Keysight N1094A — это модуль DCA-M с двумя электрическими каналами, поддерживающий полосу пропускания 20/30 ГГц или 20/33/40/50 ГГц. Тип входа 2,4 мм. Высокая чувствительность с уровнем шума 310 мкВ (20 ГГц), 600 мкВ (50 ГГц). Частота дискретизации 250 кГц. Компактный.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Keysight N1094A: Двухканальный анализ.
Keysight N1094A — это высокопроизводительный модуль, обеспечивающий два электрических канала с максимальной полосой пропускания 30 или 50 ГГц в зависимости от выбранной конфигурации. Данный модуль разработан для использования с системой DCA-M и обеспечивает превосходные характеристики и точность измерений. Keysight N1094A является идеальным решением для профессионалов, работающих в области электрических измерений и тестирования, благодаря своей высокой точности и надежности.
Преимущества N1094A
- Высокая частота: Поддержка частот до 50 ГГц обеспечивает высокую точность и детализацию измерений.
- Двухканальная архитектура: Обеспечивает возможность одновременного измерения двух сигналов, что повышает эффективность и скорость работы.
- Высокая точность: Минимальные погрешности измерений, что критически важно для точных научных и инженерных задач.
- Надежность и долговечность: Конструкция модуля обеспечивает длительный срок службы даже при интенсивном использовании.
- Простота интеграции: Легко интегрируется в существующие измерительные системы и лабораторные установки.
Комплектация N1094A
В стандартную комплектацию Keysight N1094A входят:
- USB-кабель (для подключения к мэйнфрейму DCA-X или ПК, предоставленному пользователем)
- Шнур питания
- Крышка инструмента
Применение N1094A
Keysight N1094A — это двухканальный электрический модуль DCA-M с полосой пропускания до 70 ГГц, предназначенный для высокоточных измерений сигналов в высокоскоростных системах передачи данных. Он используется для анализа целостности сигнала, измерения параметров глазковой диаграммы, джиттера, TDR/TDT и S-параметров при разработке и тестировании компонентов, таких как трансиверы 800G/1.6T, печатные платы, кабели и интегральные схемы. Модуль поддерживает ключевые отраслевые стандарты, включая IEEE 802.3bs/cd/ck (400GbE/800GbE), OTU4, PON (ITU-T G.hsp), PCIe 5.0/6.0 и Fibre Channel, обеспечивая соответствие современным требованиям к высокоскоростной передаче данных.
Технические характеристики N1094A
- Опциональная полоса пропускания 20/30 ГГц или 20/33/40/50 ГГц
- Тип входа 2,4 мм
- Высокая чувствительность с уровнем шума 310 мкВ (20 ГГц), 600 мкВ (50 ГГц)
- Самая высокая пропускная способность с высокой частотой дискретизации 250 кГц
- Точный анализ высокой скорости передачи данных с джиттером <170 фс
- Меньшие габариты благодаря компактной конструкции
Опции N1094A
| Наименование опции | Описание |
|---|---|
| N1094A-PLK | Аппаратное обеспечение для запуска блокировки шаблона |
| N1094A-FS1 | Высокая скорость дискретизации |
| N1094A-030 | 33 ГГц |
| N1094A-050 | 50 ГГц |
| N1094A-500 | Пакет производительности и измерение TDEC, фиксированная бессрочная лицензия |
| N1094A-300 | Расширенный анализ амплитуды/Rin/Q-фактор, фиксированная бессрочная лицензия |
| N1094A-EFP | Flex Eye — независимое получение и управление каналами |
| N1094A-SIM | InfiniiSim-DCA Waveform Transform SW, фиксированная бессрочная лицензия |
| N1094A-9FP | PAM-N Analysis SW, фиксированная бессрочная лицензия |
| N1094A-TFP | Анализ IEEE TDECQ, фиксированная бессрочная лицензия |
| N1094A-LOJ | Низкий уровень джиттера |
| N1094A-STB | Стандартная временная база |
