Keysight N1092D DCA-M — четырехканальный оптический осциллограф с полосой пропускания до 45 ГГц и низким уровнем шума (<5 мкВт). Он обеспечивает высокую чувствительность и точность измерений (джиттер <200 фс) для анализа высокоскоростных оптических сигналов до 42 Гбод/с. Идеален для тестирования компонентов 400GbE и разработки устройств следующего поколения.
Keysight N1092D: Высокочувствительный, многоканальный, точный.
Keysight N1092D — это четырехканальный оптический анализатор с частотным диапазоном 28/45 ГГц, разработанный для профессионального использования в области телекоммуникаций и оптоволоконных сетей. Данное устройство обеспечивает высокую точность и надежность измерений, что делает его незаменимым инструментом для инженеров и специалистов, работающих с оптическими системами.
Преимущества N1092D
- Четырехканальная архитектура: Позволяет одновременно анализировать несколько сигналов, повышая эффективность и скорость измерений.
- Широкий частотный диапазон: Диапазон 28/45 ГГц обеспечивает универсальность и возможность работы с различными типами оптических сигналов.
- Высокая точность измерений: Обеспечивает прецизионные измерения, выявляя даже малейшие искажения и несоответствия в передаче данных.
- Интуитивно понятный интерфейс: Пользовательский интерфейс разработан с учетом удобства и простоты использования, сокращая время настройки и проведения измерений.
- Надежность и долговечность: Изготовлен из высококачественных материалов, гарантирующих долгий срок службы и стабильную работу в различных условиях эксплуатации.
- Поддержка современных стандартов: Соответствует всем современным стандартам и требованиям в области анализа оптических сигналов, обеспечивая совместимость с различными системами и оборудованием.
Комплектация N1092D
В стандартную комплектацию входят:
- USB-кабель (для подключения к мэйнфрейму DCA-X или ПК)
- Шнур питания
- Крышка инструмента
Применение N1092D
Keysight N1092D — это четырехканальный оптический модуль DCA-M, предназначенный для высокоточного анализа оптических сигналов в высокоскоростных системах передачи данных. Он используется для тестирования и верификации оптических трансиверов, компонентов волоконно-оптических сетей и высокоскоростных интерфейсов, обеспечивая измерение параметров глазковой диаграммы (eye diagram), джиттера, маски, TDECQ и других показателей целостности сигнала. Модуль поддерживает ключевые стандарты, такие как IEEE 802.3bs/cd/ck (400GbE/800GbE), OTU4, PON (ITU-T G.hsp), 32G Fibre Channel, а также технологии 800G/1.6T, что делает его незаменимым инструментом при разработке, производственном контроле и сертификации современных оптических решений.
Технические характеристики N1092D
- Высокая чувствительность с шумом <5 мкВт
- Высокая пропускная способность с высокой частотой дискретизации 250 кГц
- Точный высокоскоростной анализ данных с дрожанием <200 фс
- Небольшая занимаемая площадь благодаря компактной конструкции
- Нефильтрованная полоса пропускания >40 ГГц (опция 40A)
Опции N1092D
| Наименование опции | Описание |
|---|---|
| N1092D-IRC | Коррекция импульсной характеристики для обеспечения идеальной характеристики канала |
| N1092D-FS1 | Высокая скорость дискретизации |
| N1092D-PLK | Аппаратное обеспечение для запуска блокировки шаблона |
| N1092D-C0C | Сертификат калибровки |
| N1092D-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| H1092D-168 | Фильтр TDEC 25,78 Гбит/с |
| H1092D-206 | Дополнительный фильтр 20,625 Гбит/с |
| H1092D-280 | Фильтры от 25 до 29 Гбод |
| H1092D-30A | Усиленный 30 ГГц |
| H1092D-40A | Усиленный, 40 ГГц |
| H1092D-200 | Расширенное программное обеспечение для анализа джиттера, фиксированная бессрочная лицензия |
| H1092D-201 | Расширенное программное обеспечение для анализа формы сигнала, фиксированная бессрочная лицензия |
| H1092D-300 | Расширенный анализ амплитуды/Rin/Q-фактор, фиксированная бессрочная лицензия |
| N1092D-401 | Расширенное программное обеспечение для анализа глаз, фиксированная бессрочная лицензия |
| H1092D-500 | Пакет производительности и измерение TDEC, фиксированная бессрочная лицензия |
| N1092D-9FF | PAM-N Analysis SW, фиксированная бессрочная лицензия |
| N1092D-SIM | InfiniiSim-DCA Waveform Transform SW, фиксированная бессрочная лицензия |
| N1092D-EFP | Flex Eye – независимое приобретение и управление каналами, фиксированная бессрочная лицензия |
| N1092D-TFP | Анализ IEEE TDECQ, фиксированная бессрочная лицензия |
| N1092D-LOJ | Низкий уровень джиттера |
| N1092D-STB | Стандартная временная база |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы заказать и купить нужное оборудование, необходимо на него отправить заявку.
- Выбрать понравившийся товар и нажать кнопку «Заказать товар».
- Заполните форму заявки, указав контактную информацию и необходимые конфигурации оборудования с опциями.
- Затем с вами свяжется менеджер, чтобы обсудить детали заказа, стоимости и доставки.
Для юридических лиц наши менеджеры подготовят персональное коммерческое предложение под ваш запрос, с указанием стоимости и сроков поставки оборудования.

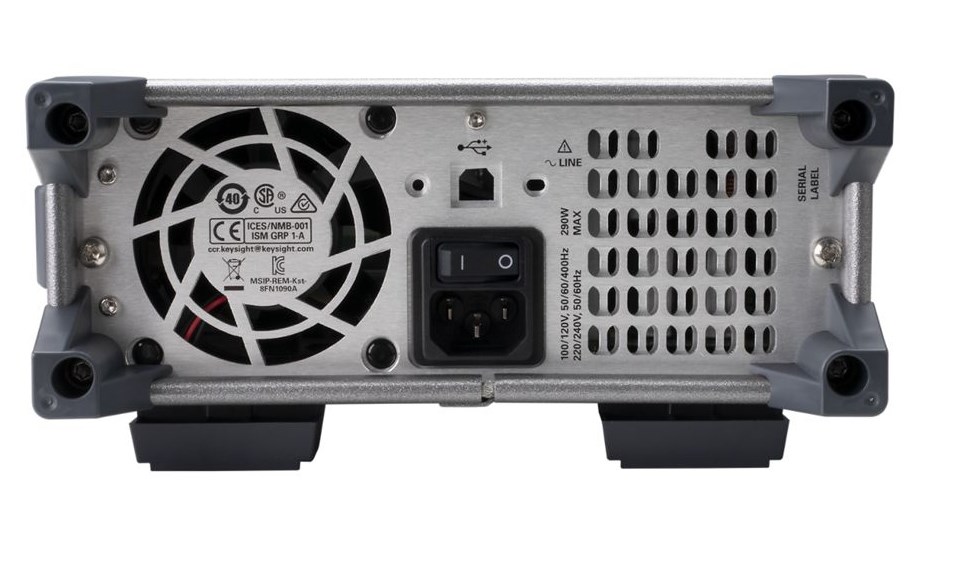

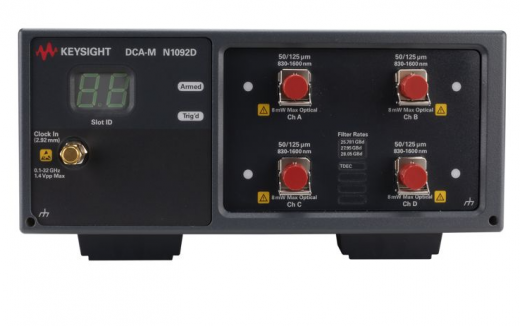

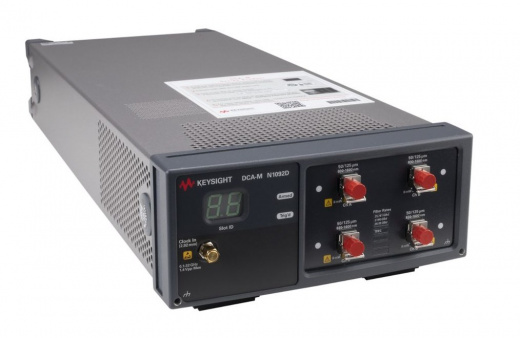

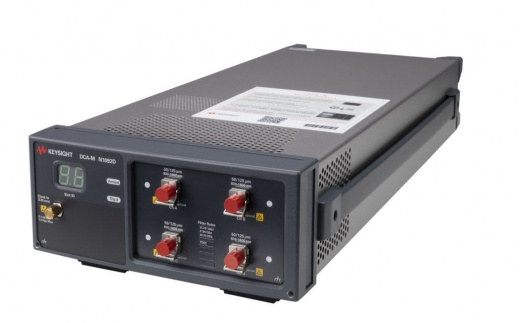

Фотогалерея
