Keysight N1092B — это двухканальный оптический модуль DCA-M с полосой пропускания 28/45 ГГц и встроенной опцией CDR. Он обеспечивает точный высокоскоростной анализ данных с джиттером <200 фс. Высокая чувствительность при уровне шума <5 мкВт, частота дискретизации 250 кГц. Доступен пакет из 4-х каналов. Компактный.
Keysight N1092B: Оптический анализ с CDR.
Keysight N1092B — это высокопроизводительный модуль, обеспечивающий два оптических канала с максимальной полосой пропускания 28 или 45 ГГц. Данный модуль разработан для использования с системой DCA-M и оснащен опцией CDR (Clock and Data Recovery), что обеспечивает превосходные характеристики и точность измерений. Keysight N1092B является идеальным решением для профессионалов, работающих в области оптических измерений и тестирования, благодаря своей высокой точности и надежности.
Преимущества N1092B
- Высокая частота: Поддержка частот до 45 ГГц обеспечивает высокую точность и детализацию измерений.
- Двойная архитектура каналов: Обеспечивает возможность одновременного измерения двух оптических сигналов, что повышает эффективность и скорость работы.
- Опция CDR: Встроенная функция восстановления тактовой частоты и данных (CDR) обеспечивает высокую точность и стабильность измерений.
- Высокая точность: Минимальные погрешности измерений, что критически важно для точных научных и инженерных задач.
- Надежность и долговечность: Конструкция модуля обеспечивает длительный срок службы даже при интенсивном использовании.
- Простота интеграции: Легко интегрируется в существующие измерительные системы и лабораторные установки.
Комплектация N1092B
В стандартную комплектацию Keysight N1092B входят:
- USB-кабель (для подключения к мэйнфрейму DCA-X или ПК, предоставленному пользователем)
- Шнур питания
- Крышка инструмента
Применение N1092B
Keysight N1092B — это двухканальный оптический модуль DCA-M с встроенной схемой восстановления тактового сигнала (CDR), предназначенный для высокоточных измерений оптических сигналов в высокоскоростных системах передачи данных. Он используется при разработке, тестировании и верификации оптических трансиверов, компонентов волоконно-оптических сетей и высокоскоростных интерфейсов, обеспечивая анализ параметров глазковой диаграммы, джиттера, маски, а также поддерживает режимы TDR/TDT и S-параметров. Модуль поддерживает ключевые отраслевые стандарты, такие как IEEE 802.3bs/cd/ck (400GbE/800GbE), OTU4, PON (ITU-T G.hsp), 32G Fibre Channel и другие, что делает его незаменимым инструментом как в R&D, так и на производстве.
Технические характеристики N1092B
- Высокая чувствительность при уровне шума <5 мкВт
- Высокая пропускная способность с высокой частотой дискретизации 250 кГц
- Точный высокоскоростной анализ данных с джиттером <200 фс
- Компактная конструкция и небольшие габариты
- Нефильтрованная полоса пропускания >40 ГГц (опция 40A)
- Доступно встроенное восстановление тактовой частоты (опция CDR)
- Доступен пакет из 4-х каналов
Опции N1092B
| Наименование опции | Описание |
|---|---|
| N1092B-IRC | Коррекция импульсной характеристики для обеспечения идеальной характеристики канала |
| N1092B-FS1 | Высокая скорость дискретизации |
| N1092B-PLK | Аппаратное обеспечение для запуска блокировки шаблона |
| N1092B-COC | Сертификат калибровки |
| N1092B-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| N1092B-206 | Дополнительный фильтр 20,625 Гбит/с |
| N1092B-280 | фильтры от 25 до 29 ГБод |
| N1092B-168 | фильтр TDEC 25,78 Гбит/с |
| H1092B-30A | 30 ГГц Усиленный |
| H1092B-40A | Усиленный, 40 ГГц |
| N1092B-CDR | Восстановление часов, 24-29 и 48-58 ГБод |
| N1092B-9FP | PAM-N Analysis SW, фиксированная бессрочная лицензия |
| N1092B-SIM | InfiniiSim-DCA Waveform Transform SW, фиксированная бессрочная лицензия |
| N1092B-EFP | Flex Eye — независимое приобретение и управление каналами, фиксированная бессрочная лицензия |
| N1092B-TFP | Анализ IEEE TDECQ, фиксированная бессрочная лицензия |
| N1092B-LOJ | Низкий уровень джиттера |
| N1092B-STB | Стандартная временная база |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы заказать и купить нужное оборудование, необходимо на него отправить заявку.
- Выбрать понравившийся товар и нажать кнопку «Заказать товар».
- Заполните форму заявки, указав контактную информацию и необходимые конфигурации оборудования с опциями.
- Затем с вами свяжется менеджер, чтобы обсудить детали заказа, стоимости и доставки.
Для юридических лиц наши менеджеры подготовят персональное коммерческое предложение под ваш запрос, с указанием стоимости и сроков поставки оборудования.

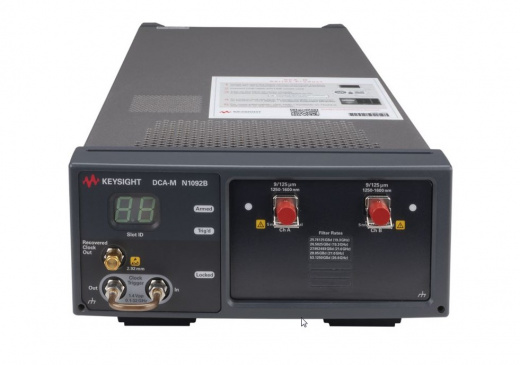

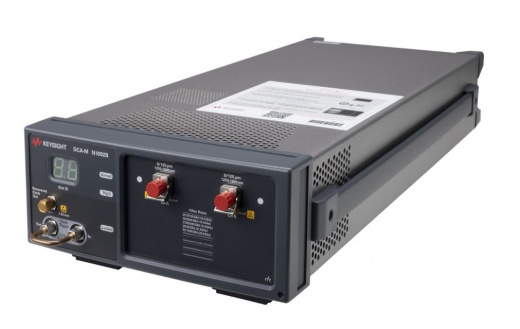

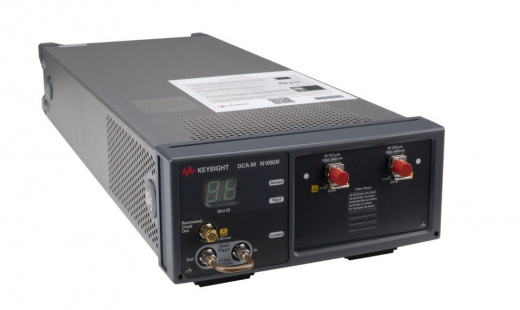

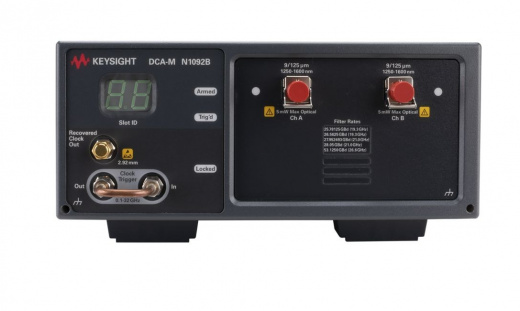

Фотогалерея
