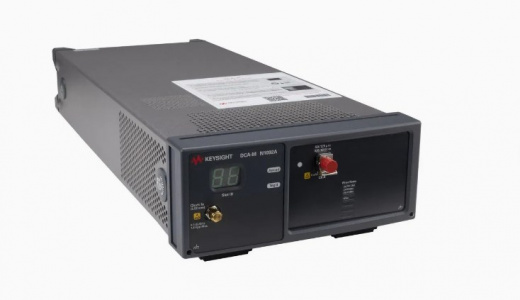

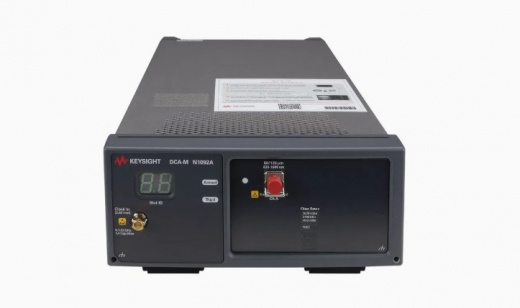

Keysight N1092A — это одноканальный оптический осциллограф DCA-M с полосой пропускания до 45 ГГц, разработанный для высокоточного анализа оптических сигналов. Высокая чувствительность при уровне шума <5 мкВт, высокая пропускная способность с высокой частотой дискретизации 250 кГц, точный высокоскоростной анализ данных с джиттером <200 фс,нефильтрованная полоса пропускания >40 ГГц (опция 40A). Компактный.
Keysight N1092A 28/45 ГГц с опцией CDR: Высокоскоростной оптический анализ.
Осциллограф оптический одноканальный Keysight N1092A с опцией восстановления тактовой частоты (CDR) представляет собой высокоточное и надежное решение для анализа оптических сигналов. Точное и доступное решение для анализа оптических сигналов, поддерживающее скорости от 8,4 до 64 Гбод. Обладает низким уровнем шума и джиттера, высокой частотой дискретизации для обеспечения высокой пропускной способности, а также встроенной функцией восстановления тактовой частоты.
Преимущества N1092A
- Высокая точность и производительность: Осциллограф Keysight N1092A обеспечивает высокую точность измерений благодаря широкому частотному диапазону от 28 до 45 ГГц. Это позволяет проводить детальный анализ оптических сигналов с минимальными искажениями.
- Опция восстановления тактовой частоты (CDR): Встроенная функция CDR позволяет автоматически восстанавливать тактовую частоту, что значительно упрощает процесс анализа и повышает точность измерений.
- Низкий уровень шума и джиттера: N1092A обладает очень низким уровнем шума и джиттера, что обеспечивает высокую точность и надежность измерений даже при работе с высокоскоростными сигналами.
- Высокая частота дискретизации: Осциллограф Keysight N1092A оснащен высокой частотой дискретизации, что позволяет обрабатывать большие объемы данных и обеспечивает высокую пропускную способность.
- Простота использования: Интуитивно понятный интерфейс и удобное управление делают N1092A простым в использовании даже для новичков.
Комплектация N1092A
В стандартную комплектацию осциллографа Keysight N1092A входят:
- USB-кабель (для подключения к мэйнфрейму DCA-X или ПК, предоставленному пользователем)
- Шнур питания
- Крышка инструмента
Применение N1092A
Модуль Keysight N1092A с опцией CDR используется для анализа и тестирования высокоскоростных оптических сигналов. Он оснащен одним оптическим каналом и обеспечивает восстановление тактовых сигналов в диапазоне от 24 ГБод до 58 ГБод. Этот модуль идеально подходит для характеристики и оптимизации современных телекоммуникационных технологий, таких как Ethernet и Fibre Channel. Он позволяет проводить детальный анализ сигналов и обеспечивает высокую скорость выборки для повышения производительности тестирования. Модуль поддерживает анализ джиттера и спектральный анализ, что позволяет проводить детальный анализ качества сигналов.
Технические характеристики N1092A
- Высокая чувствительность при уровне шума <5 мкВт
- Высокая пропускная способность с высокой частотой дискретизации 250 кГц
- Точный высокоскоростной анализ данных с джиттером <200 фс
- Компактная конструкция и небольшие габариты
- Нефильтрованная полоса пропускания >40 ГГц (опция 40A)
- Доступно встроенное восстановление тактовой частоты (опция CDR)
Опции N1092A
| Наименование опции | Описание |
|---|---|
| N1092A-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| N1092A-C0C | Сертификат калибровки |
| N1092A-206 | Добавить эталонный приемник 20,6 Гбит/с |
| N1092A-280 | Фильтры от 25 до 29 Бод |
| N1092A-168 | Фильтр TDEC 25,78 Гбит/с |
| N1092A-30A | 30 ГГц Усиленный |
| N1092A-40A | Усиленный, 40 ГГц |
| N1092A-CDR | Восстановление часов, 24-29 и 48-58 Бод |
| N1092A-IRC | Коррекция импульсной характеристики для обеспечения идеальной характеристики канала |
| N1092A-FS1 | Высокая скорость дискретизации |
| N1092A-PLK | Аппаратное обеспечение для запуска блокировки шаблона |
| N1092A-LOJ | Низкий уровень джиттера |
| N1092A-STB | Стандартная временная база |
| N1092A-200 | Расширенное программное обеспечение для анализа джиттера, фиксированная бессрочная лицензия |
| N1092A-201 | Расширенное программное обеспечение для анализа формы сигнала, фиксированная бессрочная лицензия |
| N1092A-300 | Расширенный анализ амплитуды/Rin/Q-фактор, фиксированная бессрочная лицензия |
| N1092A-401 | Расширенное программное обеспечение для анализа глаз, фиксированная бессрочная лицензия |
| N1092A-500 | Пакет производительности и обновление измерения TDEC |
| N1092A-9FP | PAM-N Analysis SW, фиксированная бессрочная лицензия |
| N1092A-SIM | InfiniiSim-DCA Waveform Transform SW, фиксированная бессрочная лицензия |
| N1092A-EFP | Flex Eye — независимое приобретение и управление каналами, фиксированная бессрочная лицензия |
| N1092A-TFP | Анализ IEEE TDECQ, фиксированная бессрочная лицензия |
