Модуль Keysight N1045B — это 2-х или 4-портовая электрическая выносная измерительная головка с полосой пропускания 60 ГГц (типовое значение 65 ГГц). Он предлагает настраиваемые пользователем параметры полосы пропускания (20/35/45/60 ГГц) и частоту дискретизации 250 кВыб/с. Идеально подходит для анализа высокоскоростных электрических сигналов в системах DCA-X.
Keysight N1045B: Многоканальный высокоскоростной анализ.
Keysight N1045B — это высокопроизводительный электрический модуль головки дистанционного отбора проб, предназначенный для работы в диапазоне частот до 60 ГГц. Данный модуль обеспечивает превосходные характеристики и точность измерений, что делает его незаменимым инструментом для профессионалов в области электрических измерений и тестирования. Keysight N1045B разработан с учетом самых строгих требований к точности и надежности, что позволяет использовать его в самых ответственных задачах.
Преимущества N1045B
- Высокая частота: Поддержка частот до 60 ГГц обеспечивает высокую точность и детализацию измерений.
- Гибкость конфигурации: Доступны версии с 2 или 4 портами, что позволяет адаптировать модуль под различные задачи и требования.
- Высокая точность: Минимальные погрешности измерений, что критически важно для точных научных и инженерных задач.
- Надежность и долговечность: Конструкция модуля обеспечивает длительный срок службы даже при интенсивном использовании.
- Простота интеграции: Легко интегрируется в существующие измерительные системы и лабораторные установки.

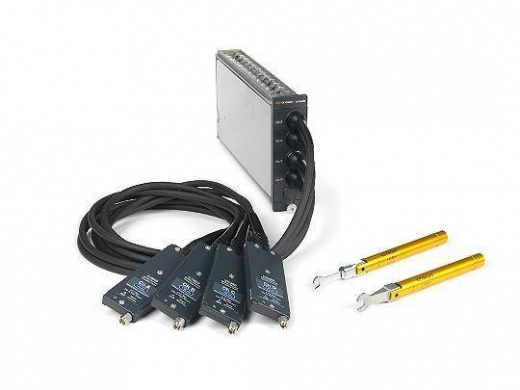

Комплектация N1045B
В стандартную комплектацию Keysight N1045B входят:
- Основной модуль Keysight N1045B
- Кабели для подключения
- Блок питания
- Руководство пользователя
- Программное обеспечение для настройки и калибровки
Применение N1045B

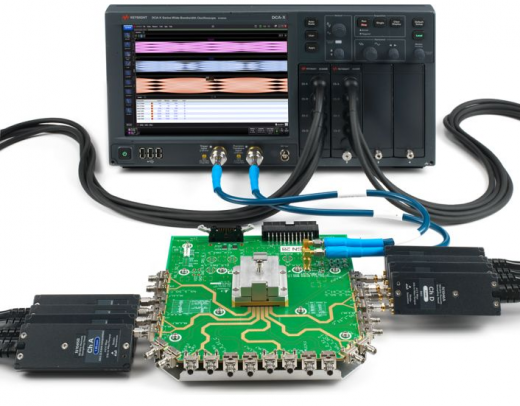

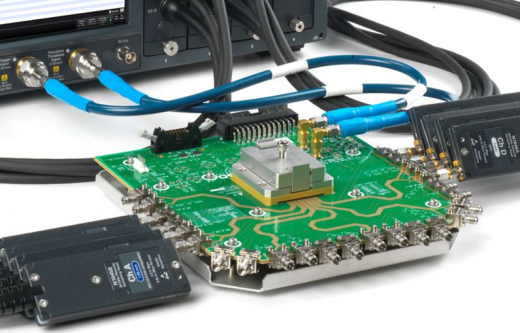

Keysight N1045B — это электрический модуль удалённой головки с полосой пропускания до 60 ГГц, предназначенный для высокоточных измерений сигналов в высокоскоростных системах. Он используется при тестировании и анализе компонентов, таких как трансиверы, PCB, кабели и интегральные схемы (ASIC/FPGA), обеспечивая точное измерение параметров сигнала, целостности глазковой диаграммы, джиттера и характеристик TDR/TDT. Модуль поддерживает ключевые отраслевые стандарты, включая PCIe 5.0/6.0, IEEE 802.3bs/cd/ck (400GbE/800GbE), OTU4, 32G Fibre Channel и другие, что делает его незаменимым инструментом в разработке и производственном контроле высокоскоростных решений.
Технические характеристики N1045B
| Наименование характеристики | Описание |
|---|---|
| Приложения: | Электрический модуль дистанционного управления DCA-X |
| Параметры пропускной способности: | 60 ГГц |
| Форм-фактор: | Модуль |
| Тип инструмента: | Эквивалентное время |
| Максимальная частота дискретизации: | 250 кГц |
| Операционная система: | Windows 10 |
| Поддерживаемый диапазон фильтров: | 10 ГГц - 70 ГГц |
| Диапазон длин волн: | н/д |
| Тип ввода: | 1,85 мм |
| Внутренний джиттер: | < 90 фс rms |
| Максимальная глубина памяти: | н/д |
| Количество каналов: | 2 электрических, 4 электрика |
Опции N1045B
| Наименование опции | Описание |
|---|---|
| N1045B-UK6 | Сертификат коммерческой калибровки с данными испытаний |
| N1045B-02F | 2-канальная дистанционная головка, 1,85 мм, гнездо |
| H1045B-02M | 2-канальная дистанционная головка, 1,85 мм, штекер |
| N1045B-04F | 4-канальная дистанционная головка, 1,85 мм, гнездо |
| H1045B-04M | 4-канальная дистанционная головка, 1,85 мм, штекер |
| N1027A-1MC | Кейс для хранения модуля N1045x / N1046x |
| N1027A-1AC | Чехол для аксессуаров для модуля N1045x |
| N1027A-1CM | Защитный колпачок для штекерных разъемов 1,85 или 2,4 мм |
| N1027A-1CF | Защитный колпачок для гнездовых разъемов 1,85 или 2,4 мм |
| N1027A-1C1 | Кабель, сборка коаксиальный 1,85 мм M/M, 67 ГГц, 100 мм |
| H1027A-1PB | Кронштейн, выносной головной зонд |
| N1027A-1CL | Зажим, кабельная разводка |
| N1027A-2CL | Зажим, 2 выносные головки (угольно-черный) |
