Изолированный пробник Tektronix TIVP1L: полоса 1 ГГц, технология IsoVu и кабель 10 метров. CMRR до 160 дБ и работа при синфазном напряжении до 60 кВ обеспечивают эталонную точность анализа систем на GaN и SiC.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

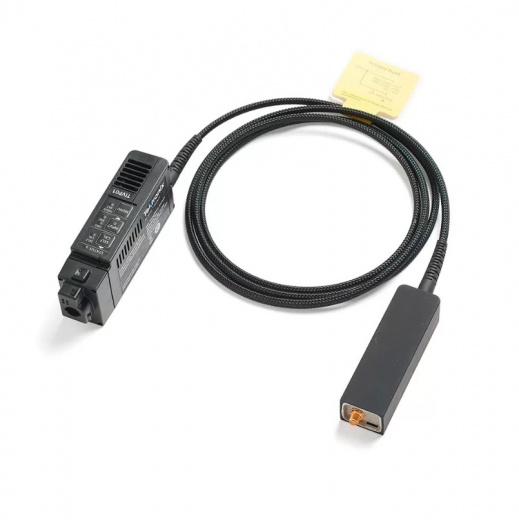

Tektronix TIVP1L: Оптически изолированная измерительная система 1 ГГц с удлиненным кабелем для прецизионной силовой электроники
Tektronix TIVP1L — это специальная модификация флагманской измерительной системы второго поколения (Gen 2), оснащенная удлиненным до 10 метров оптическим кабелем. Прибор обеспечивает полосу пропускания 1 ГГц и полную гальваническую развязку, что позволяет проводить высокочастотные дифференциальные измерения в условиях экстремальных синфазных напряжений. Благодаря передаче сигнала и питания по волокну (Power-over-Fiber), система TIVP1L полностью устраняет контуры заземления, являясь эталонным решением для дистанционного тестирования силовых полупроводников на базе GaN и SiC.
Ключевые особенности Tektronix TIVP1L
- Удлиненная оптическая линия (10 м): индекс «L» указывает на десятиметровую длину волокна, что позволяет вынести осциллограф на безопасное расстояние от мощных высоковольтных установок или использовать систему в безэховых камерах и на крупногабаритных стендах.
- Рекордный коэффициент CMRR: подавление синфазного сигнала составляет 160 дБ на постоянном токе и 80 дБ на частоте 1 ГГц. Это гарантирует точность измерений малых дифференциальных сигналов на фоне высоковольтных шин с быстрыми перепадами напряжения ($dv/dt$).
- Полная гальваническая развязка: технология IsoVu™ обеспечивает работу измерительной головки при плавающем потенциале до ±60 кВ, исключая электрическую связь между объектом контроля и осциллографом.
- Компактная головка датчика Gen 2: уменьшенный в 5 раз размер (по сравнению с первым поколением) снижает вносимую паразитную емкость и упрощает подключение к плотно скомпонованным печатным платам.
- Интерфейс TekVPI™: обеспечивает автоматическое распознавание пробника, прямое питание и полное управление настройками системы (включая выбор диапазона и смещения) через интерфейс осциллографов серий MSO 4, 5 и 6.
Области применения Tektronix TIVP1L
- Дистанционные измерения в экранированных камерах и крупногабаритных силовых преобразователях.
- Анализ сигналов управления затвором (Vgs) и стоком (Vds) в быстродействующих GaN и SiC системах.
- Измерение падения напряжения на шунтах в цепях с экстремально высоким плавающим потенциалом.
- Испытания на электромагнитную совместимость (ЭМС) в условиях интенсивных наведенных помех.
Технические характеристики Tektronix TIVP1L
