Дифференциальный зонд Tektronix TDP7710: полоса 10 ГГц, технология TriMode и активный буфер TekFlex. Индивидуальная DSP-коррекция на основе S-параметров обеспечивает исключительную точность при анализе DDR3 и LPDDR3.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

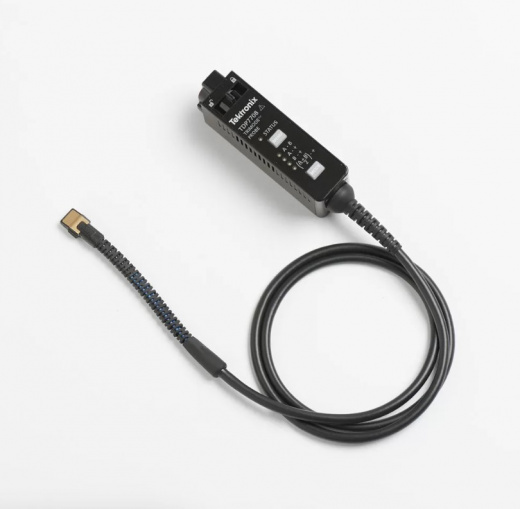

Tektronix TDP7710: Высокопроизводительный 10-гигагерцовый TriMode пробник с активным наконечником для экспертной осциллографии
Tektronix TDP7710 — это флагманская модель в серии TDP7700, представляющая собой высокопроизводительное измерительное решение для осциллографов с интерфейсом FlexChannel® (серии 5 и 6 MSO). TDP7710 обеспечивает полосу пропускания 10 ГГц и использует инновационную архитектуру с активным наконечником, где входной буфер расположен в непосредственной близости от точки зондирования. Благодаря технологии TriMode™, устройство позволяет выполнять дифференциальные, несимметричные и синфазные измерения через одно физическое соединение, гарантируя беспрецедентную достоверность сигнала при анализе современных высокоскоростных интерфейсов.
Пробник TDP7710 полностью автоматизирует процесс идентификации и компенсации: при подключении осциллограф мгновенно применяет нужные настройки масштабирования и фильтрации. Наличие программируемой кнопки на корпусе позволяет оператору оперативно управлять захватом данных или переключать режимы TriMode™, не обращаясь к меню прибора. Гибкий и легкий кабель снижает механическую нагрузку на точки пайки, что особенно важно при работе с миниатюрными компонентами на платах с высокой плотностью монтажа.
Ключевые особенности Tektronix TDP7710
- Технология активного буфера (Active Tip): размещение усилителя в наконечнике минимизирует емкостную нагрузку и исключает влияние паразитных эффектов длинных входных линий, что критично для работы на частотах до 10 ГГц.
- Функциональность TriMode™: возможность программного переключения между режимами (дифференциальный, несимметричный A-GND/B-GND, синфазный) без физического переподключения или перепайки наконечника.
- Интерфейс TekFlex™: универсальный разъем с активным затвором (Pinch-to-Open) обеспечивает надежную фиксацию и автоматическое распознавание широкого спектра аксессуаров, включая припаиваемые наконечники и браузеры.
- DSP-коррекция на основе S-параметров: каждый пробник и наконечник содержат индивидуальные калибровочные данные. Система автоматически применяет уникальные фильтры для компенсации АЧХ и ФЧХ всего измерительного тракта.
- Температурная устойчивость: конструкция кабеля и специализированных наконечников серии P77ST позволяет проводить измерения в климатических камерах в диапазоне температур от –50 °C до +150 °C.
Области применения Tektronix TDP7710
- Верификация и отладка высокоскоростных низковольтных шин: LPDDR4/LPDDR4X, MIPI D-PHY/C-PHY.
- Анализ целостности сигналов (Signal Integrity) в мобильных и компьютерных системах последнего поколения.
- Работа с последовательными интерфейсами передачи данных со скоростями до нескольких Гбит/с.
- Тестирование полупроводниковых компонентов в расширенном температурном диапазоне.
Технические характеристики Tektronix TDP7710
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | 10 ГГц |
| Время нарастания фронта (10% – 90%) | 45 пс |
| Входное дифференциальное сопротивление (DC) | 100 кОм |
| Каждого входа относительно земли | 50 кОм |
| Входное напряжение | 2,5 Впик-пик |
| Окно синфазного сигнала (DC-смещение) | от +5,25 В до –4,0 В |
| Коэффициент ослабления (аттенюация) | автоматическая настройка (типовое значение 4X) |
| Уровень шума | 32 нВ/√Гц |
