Дифференциальный зонд Tektronix TDP7708: полоса 8 ГГц, технология TriMode и активный буфер наконечника. Поддержка S-параметров и интерфейса FlexChannel обеспечивает прецизионную точность при анализе DDR3 и MIPI с экспертной достоверностью.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

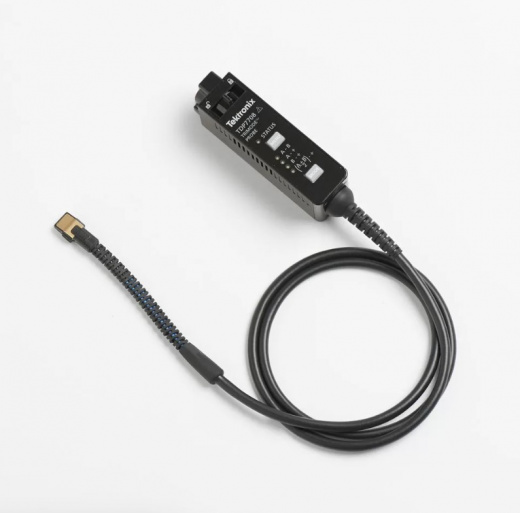

Tektronix TDP7708: 8-гигагерцовый TriMode пробник серии TDP7700 для высокоточного анализа целостности сигналов
Tektronix TDP7708 — это прецизионное измерительное решение, предназначенное для работы с осциллографами, оснащенными интерфейсом FlexChannel® (серии 5 и 6 MSO). Пробник сочетает в себе полосу пропускания 8 ГГц и передовую технологию активного наконечника, при которой входной буфер расположен в непосредственной близости от точки зондирования. Благодаря архитектуре TriMode™, TDP7708 позволяет выполнять дифференциальные, несимметричные и синфазные измерения через одно физическое подключение, минимизируя время переналадки и сохраняя высочайшую достоверность сигнала.
Пробник TDP7708 полностью интегрирован в экосистему современных осциллографов Tektronix, что позволяет управлять всеми настройками (включая переключение режимов TriMode™) через экранное меню или программируемую кнопку на корпусе. Тонкие и гибкие припаиваемые наконечники серии P77ST позволяют подключаться к контрольным точкам на платах с предельно высокой плотностью монтажа, сохраняя надежный контакт в течение длительного времени.
Ключевые особенности Tektronix TDP7708
- Технология активного буфера наконечника: размещение усилителя в нескольких миллиметрах от точки контакта радикально снижает емкостную нагрузку и исключает влияние паразитных эффектов, характерных для длинных входных проводников.
- Функциональность TriMode™: выполнение дифференциальных (A-B), несимметричных (A-GND, B-GND) и синфазных измерений без необходимости перепайки или переподключения наконечника.
- Инновационный интерфейс TekFlex™: универсальное соединение с активным затвором (Pinch-to-Open) обеспечивает быструю смену аксессуаров, включая припаиваемые наконечники, браузеры и SMA-адаптеры, с автоматическим распознаванием их типа.
- Автоматическая коррекция на основе S-параметров: каждый экземпляр TDP7708 и его наконечники хранят уникальные данные калибровки. Система FlexChannel автоматически применяет DSP-фильтры для компенсации АЧХ и ФЧХ всего измерительного тракта.
- Расширенный температурный диапазон: кабель и специализированные припаиваемые наконечники поддерживают работу в климатических камерах при температурах от –50 °C до +150 °C.
Области применения Tektronix TDP7708
- Верификация и отладка низковольтных высокоскоростных интерфейсов: LPDDR2/LPDDR3, MIPI D-PHY/C-PHY.
- Анализ целостности сигналов (Signal Integrity) в мобильных и встраиваемых компьютерных системах.
- Работа с последовательными шинами USB 2.0, Ethernet и другими протоколами со скоростями передачи данных до нескольких Гбит/с.
- Характеризация компонентов в экстремальных температурных условиях.
Технические характеристики Tektronix TDP7708
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | 8 ГГц |
| Время нарастания фронта (10% – 90%) | 55 пс |
|
Входное дифференциальное сопротивление (DC) |
100 кОм |
| Каждого входа относительно земли | 50 кОм |
| Входное напряжение | 2,5 Впик-пик |
| Окно синфазного сигнала (DC-смещение) | от +5,25 В до –4,0 В |
| Коэффициент ослабления (аттенюация) | автоматическая настройка (типовое значение 4X) |
| Уровень шума | 32 нВ/√Гц |
