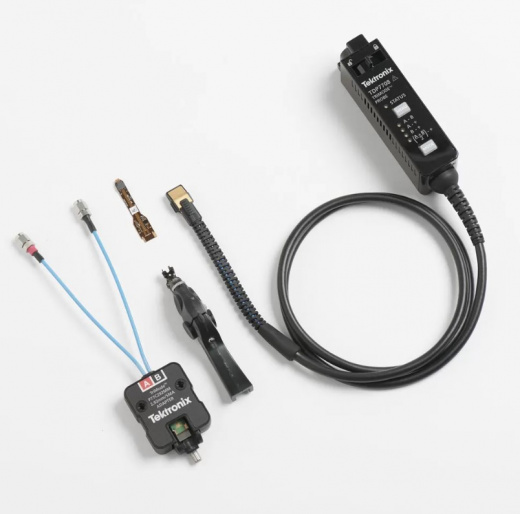

Tektronix TDP7706: 6-гигагерцовый TriMode пробник серии TDP7700 для высокоточного анализа целостности сигналов
Tektronix TDP7706 — это высокочастотное измерительное решение, предназначенное для работы с осциллографами, поддерживающими интерфейс FlexChannel® (серии 5 и 6 MSO). TDP7706 сочетает в себе полосу пропускания 6 ГГц и инновационную архитектуру с активным наконечником, где входной буфер расположен в непосредственной близости от точки зондирования. Благодаря технологии TriMode™, устройство позволяет проводить дифференциальные, несимметричные и синфазные измерения без физического переподключения наконечника, гарантируя высокую достоверность сигнала.
Пробник TDP7706 минимизирует время подготовки к измерениям благодаря полной автоматизации процесса идентификации и калибровки. Наличие программируемой кнопки на корпусе позволяет оператору мгновенно запускать захват сигнала или переключать режимы TriMode™, не отвлекаясь на меню осциллографа. Гибкость кабеля и малые габариты наконечников серии P77ST упрощают подключение к компонентам на платах с высокой плотностью монтажа.
Ключевые особенности Tektronix TDP7706
- Технология активного буфера: размещение усилителя в наконечнике минимизирует емкостную нагрузку и практически исключает влияние паразитных эффектов от длинных входных проводников, что критично для частот до 6 ГГц.
- Функциональность TriMode™: выполнение полного набора измерений (дифференциальных, несимметричных A-GND и B-GND, синфазных) через одну точку подключения. Переключение режимов осуществляется программно или кнопкой на корпусе.
- Инновационный интерфейс TekFlex™: универсальное соединение с механизмом Pinch-to-Open поддерживает широкий спектр аксессуаров, включая припаиваемые наконечники, браузеры и SMA-адаптеры, обеспечивая автоматическое распознавание типа аксессуара.
- Персональная калибровка на основе S-параметров: каждый пробник и наконечник хранят индивидуальные данные о характеристиках. Осциллограф автоматически применяет уникальные DSP-фильтры для компенсации АЧХ и ФЧХ всего измерительного тракта.
- Температурная устойчивость: конструкция кабеля и специализированных наконечников позволяет проводить измерения внутри климатических камер в диапазоне температур от –50 °C до +150 °C.
Области применения Tektronix TDP7706
- Верификация и отладка низковольтных интерфейсов (MIPI D-PHY, LPDDR2/3).
- Анализ целостности сигналов (Signal Integrity) в современных мобильных и встраиваемых системах.
- Работа с последовательными шинами USB 2.0, Ethernet и другими высокоскоростными протоколами.
- Тестирование электроники в жестких температурных условиях эксплуатации.
Технические характеристики Tektronix TDP7706
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | 6 ГГц |
| Время нарастания фронта (10% – 90%) | 70 пс |
|
Входное дифференциальное сопротивление |
100 кОм |
| Каждого входа относительно земли | 50 кОм |
| Входное напряжение | 2,5 Впик-пик |
| Окно синфазного сигнала (DC-смещение) | от +5,25 В до –4,0 В |
| Коэффициент ослабления (аттенюация) | автоматическая настройка (типовое значение 4X) |
| Уровень шума | 32 нВ/√Гц |
