Дифференциальный пробник Tektronix TDP1000: полоса 1 ГГц, входная емкость <1 пФ и диапазон ±42 В. Интерфейс TekVPI для автонастройки, высокая точность и низкий уровень шумов. Экспертный инструмент для отладки скоростной силовой электроники.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Tektronix TDP1000: Высокочастотный 1-гигагерцовый дифференциальный датчик с интерфейсом TekVPI для прецизионного анализа скоростных систем
Tektronix TDP1000 — это прецизионный активный пробник, спроектированный для высокоскоростного анализа сигналов в современных системах силовой электроники и цифрового проектирования. Обладая полосой пропускания 1 ГГц, устройство минимизирует искажения при исследовании сверхбыстрых переходных процессов, что критически важно для отладки компонентов на базе нитрида галлия (GaN) и карбида кремния (SiC). Интеллектуальный интерфейс TekVPI® обеспечивает прямое питание от осциллографа, автоматическое масштабирование амплитуды и программное управление функцией компенсации смещения AutoZero.
Функциональные возможности и Tektronix TDP1000
Исключительно низкая входная емкость (менее 1 пФ) гарантирует минимальную нагрузку на исследуемую цепь (DUT), сохраняя достоверность фронтов сигнала в гигагерцовом диапазоне. Высокий показатель CMRR обеспечивает чистоту данных при работе в условиях интенсивных электромагнитных наводок и высоких скоростей нарастания синфазного напряжения.
Для глубокой диагностики систем в устройстве реализованы:
- Выбор полосы пропускания: возможность переключения между полной полосой (1 ГГц) и ограничением до 100 МГц / 20 МГц для фильтрации высокочастотных шумов.
- Режим DC Reject: подавление постоянной составляющей для детального анализа малых переменных пульсаций на фоне высокого напряжения.

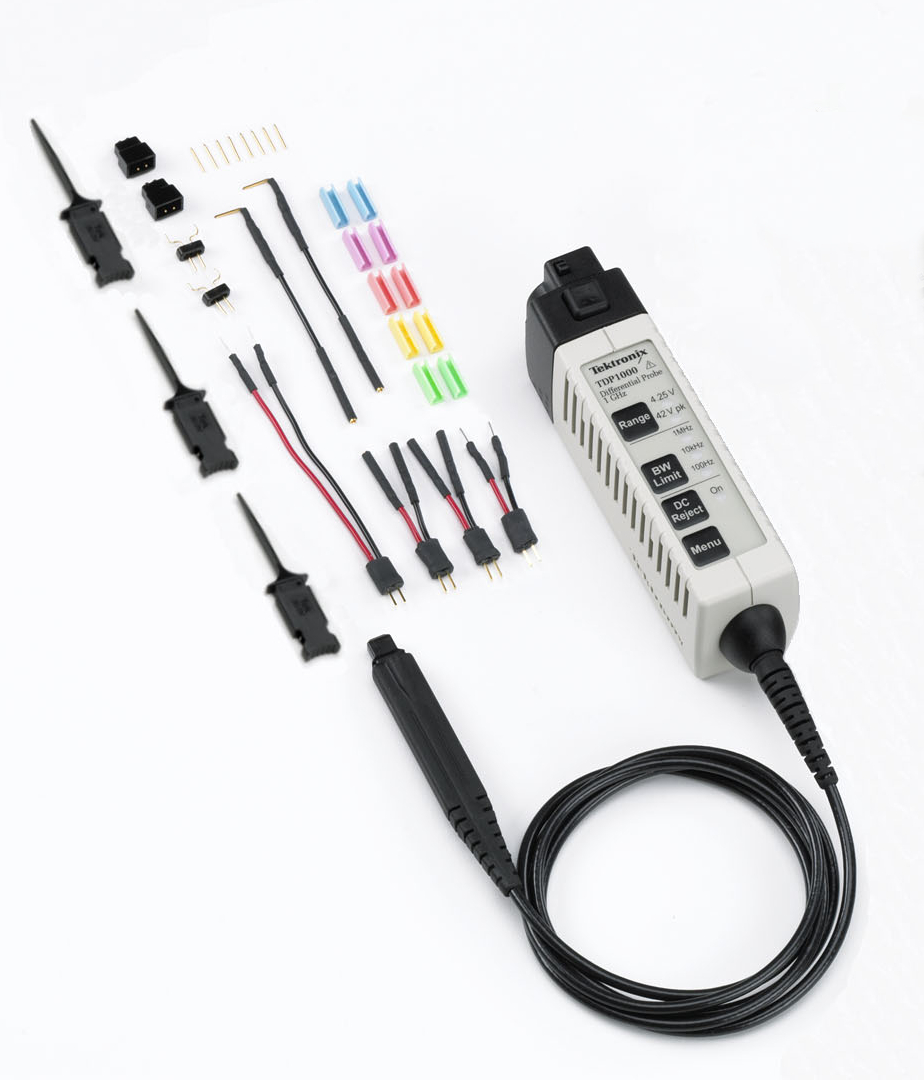

- Эргономика и монтаж: компактная измерительная головка и богатый набор аксессуаров (адаптеры для пайки, квадратные пины, переменный шаг выводов) позволяют работать с компонентами плотного поверхностного монтажа.
Применение Tektronix TDP1000
Технический потенциал прибора делает его эталонным инструментом для решения следующих задач:
- Проектирование высокоскоростных импульсных источников питания (SMPS).
- Анализ и верификация дифференциальных шин передачи данных (CAN/LIN и др.).
- Характеризация полупроводниковых модулей и оценка целостности сигналов (Signal Integrity).
- Научно-исследовательские разработки в области высокочастотной электроники.
