ВЧ-пробник Tektronix TCP312A: прецизионное измерение AC/DC до 30 А в полосе до 100 МГц. Разъемный сердечник, низкий шум и идеальная интеграция с осциллографами. Лучший выбор для отладки скоростных импульсных блоков питания и драйверов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

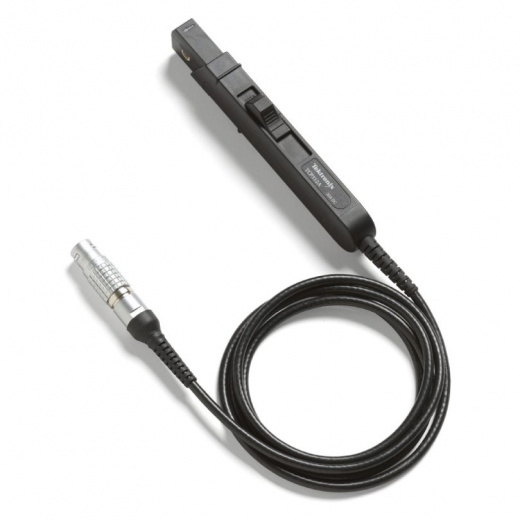

Tektronix TCP312A: Флагманский 100-мегагерцовый токовый датчик для детального анализа переходных процессов и КПД
Tektronix TCP312A — это прецизионный датчик для измерения постоянного и переменного тока, использующий комбинированную технологию трансформатора тока и датчика Холла. В сочетании с усилителем TCPA300 данная модель обеспечивает полосу пропускания до 100 МГц, что делает её незаменимым инструментом для исследования быстродействующих импульсных источников питания и высокочастотных логических схем.
Преимущества Tektronix TCP312A
Разъемная конструкция магнитопровода (split-core) позволяет подключать пробник к цепи без разрыва проводников, обеспечивая высокую эффективность при проведении лабораторных испытаний. Низкий вносимый импеданс и малая емкостная связь минимизируют влияние на работу исследуемого устройства (DUT), гарантируя достоверность формы сигнала на экране осциллографа.
Для обеспечения прецизионных измерений в системе реализованы:
- Автоматизация измерений: при подключении через интерфейсы TEKPROBE Level II, TekConnect или TekVPI система автоматически масштабирует данные, отображая значения непосредственно в амперах.
- Поддержка чистоты сигнала: функции размагничивания (Degauss) и компенсации смещения нуля (Autobalance) позволяют сохранять точность при регистрации малых токов на фоне значительных постоянных нагрузок.
- Визуальный контроль: светодиодные индикаторы на корпусе усилителя оперативно оповещают о перегрузке, разомкнутом состоянии зажима или необходимости проведения размагничивания.
Применение Tektronix TCP312A
Технический потенциал системы TCP312A / TCPA300 делает её эталонным решением для следующих задач:
- Анализ переходных процессов в силовых полупроводниковых приборах (MOSFET, GaN, SiC).
- Проектирование и отладка высокочастотных преобразователей напряжения.
- Оценка КПД систем питания и целостности питания (Power Integrity).
- Характеризация индуктивных компонентов и трансформаторов.
- Тестирование на электромагнитную совместимость (ЭМС).
Пробник подключается к усилителю TCPA300, который служит связующим звеном с осциллографом. При работе с приборами, не оснащенными интеллектуальными интерфейсами Tektronix, требуется установка входного сопротивления 50 Ом и ручной пересчет коэффициента деления. Надежная фиксация зажима и соответствие строгим стандартам безопасности обеспечивают долговечность устройства при ежедневной эксплуатации в исследовательских лабораториях.
Технические характеристики Tektronix TCP312A
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | от DC до 100 МГц |
| Максимальный ток |
до 30 А (непрерывный, RMS) до 30 А (DC) до 50 А (пиковый импульсный) |
| Минимальный измеряемый ток | 1 мА (при использовании осциллографов с установкой 1 мВ/дел) |
| Время нарастания фронта | ≤ 3,5 нс |
| Погрешность (DC) | ±3% (от показания) |
| Максимальный диаметр проводника | 5 мм (0,2 дюйма) |
| Вносимый импеданс | 0,08 Ом на частоте 1 МГц; 0,15 Ом на 10 МГц; 0,6 Ом на 100 МГц |
