Пробник Tektronix TCP2020: измерение AC/DC до 20 А (100 А пик) в полосе 50 МГц. Разъемный сердечник 5 мм, кнопка размагничивания и BNC-выход. Идеален для анализа импульсных схем и отладки систем питания с любым осциллографом.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

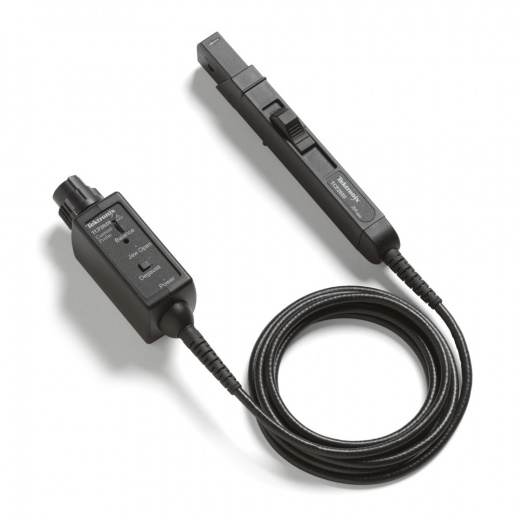

Tektronix TCP2020: Профессиональный 50-мегагерцовый AC/DC датчик тока для точной диагностики импульсной электроники
Tektronix TCP2020 — это универсальный измерительный инструмент, сочетающий технологии трансформатора тока и датчика Холла для точного анализа постоянного и переменного тока. Благодаря полосе пропускания от DC до 50 МГц и высокой линейности, Tektronix TCP2020 является оптимальным решением для отладки систем управления питанием, полупроводниковых преобразователей и анализа электромагнитной совместимости.
Функциональные возможности Tektronix TCP2020
Разъемная конструкция магнитного сердечника (split-core) позволяет проводить неразрушающий контроль тока в цепи без её разрыва. Низкий уровень собственных шумов и минимальный дрейф постоянной составляющей гарантируют достоверность результатов даже при регистрации малых токов (от 10 мА на деление).
Для обеспечения точности измерений на корпусе устройства расположены:
- Кнопка Degauss: для быстрого размагничивания сердечника и устранения остаточной намагниченности.
- Регулятор смещения (Offset): колесо плавной настройки для точной установки нулевой линии.
- Индикаторы состояния: светодиодная система оповещения о рабочем режиме и возможных ошибках.
Пробник оснащен стандартным разъемом BNC и оптимизирован для подключения к любым осциллографам и измерительным приборам с входным сопротивлением более 100 кОм. В отличие от моделей с интеллектуальными интерфейсами, питание устройства осуществляется через внешний сетевой адаптер (AC adapter), что обеспечивает стабильность характеристик при долговременном мониторинге силовых систем.
Применение Tektronix TCP2020
- Проектирование и сервис импульсных источников питания.
- Анализ переходных процессов в силовых полупроводниках.
- Диагностика систем электропривода и инверторов.
- Измерение токов в цифровых и логических схемах.
- Мониторинг параметров аккумуляторных батарей.
Технические характеристики Tektronix TCP2020
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | от DC до >50 МГц |
| Максимальный ток |
до 20 А (непрерывный, RMS) до 100 А (пиковый импульсный) |
| Чувствительность | 10 мА/мВ |
| Погрешность (DC) | ±3% (типовая погрешность усиления <1%) |
| Время нарастания фронта | ≤ 7 нс |
| Диаметр захвата (окно датчика) | 5 мм (0,2 дюйма) |
| Максимальное напряжение голого проводника | 300 В (CAT II) |
