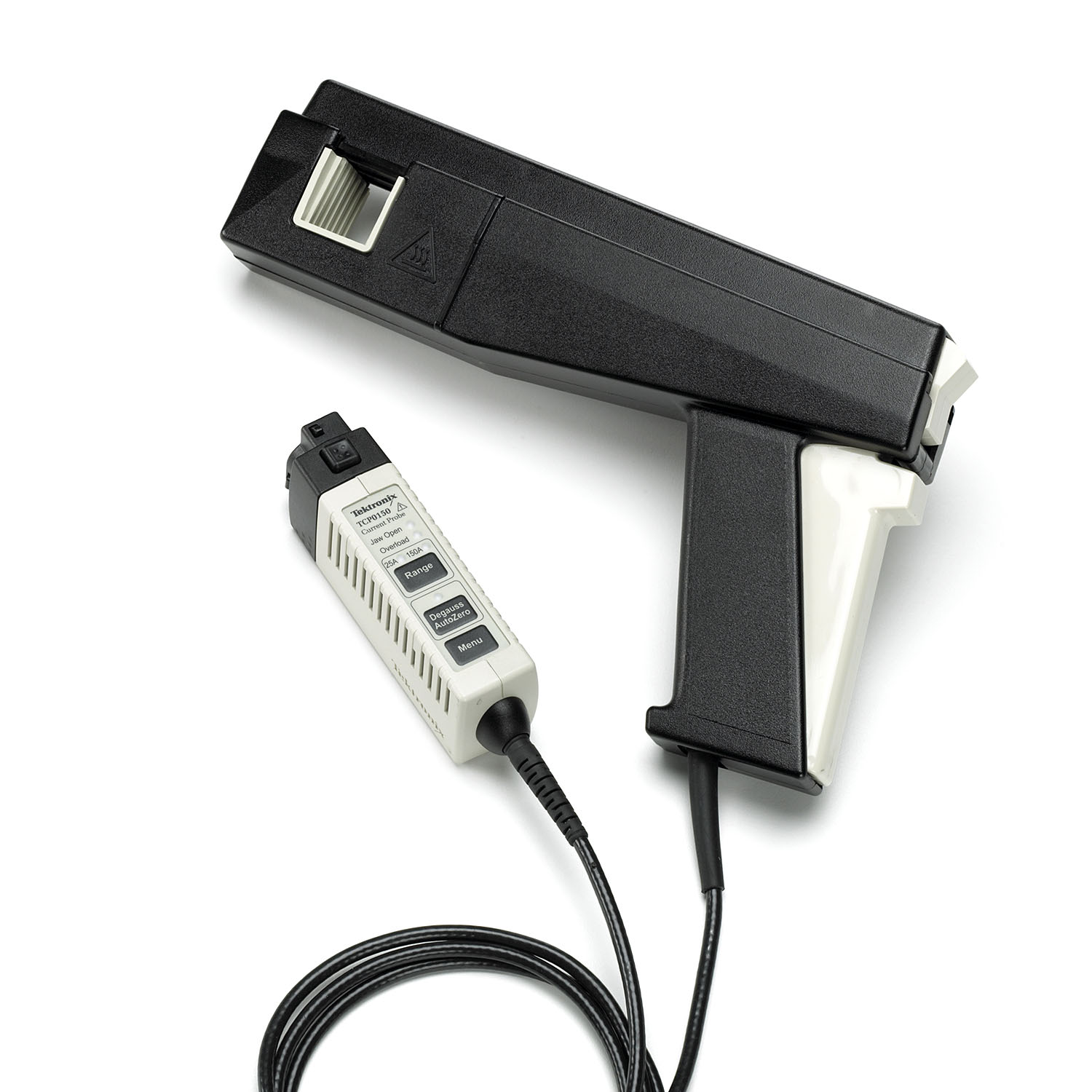

Tektronix TCP0150: Высокопроизводительный интеллектуальный AC/DC пробник (150 А, 20 МГц)
Tektronix TCP0150 — это прецизионный бесконтактный пробник, сочетающий технологии трансформатора и датчика Холла. Прибор разработан для прямой интеграции с осциллографами через интерфейс TekVPI™, обеспечивая исключительную точность при анализе сильноточных узлов и переходных процессов в современных силовых системах.
Преимущества Tektronix TCP0150
Интерфейс TekVPI™ обеспечивает полнофункциональную двустороннюю связь между пробником и осциллографом. Это позволяет управлять параметрами устройства как через физические кнопки на корпусе, так и дистанционно через экранное меню или программные интерфейсы USB/GPIB.
Для обеспечения максимальной достоверности измерений реализованы:
- Автоматическое масштабирование: данные передаются непосредственно на экран осциллографа в амперах, исключая необходимость ручного пересчета коэффициентов и снижая риск ошибок.
- Обслуживание сигнала: функции размагничивания (Degauss) и автоматической установки нуля (AutoZero) активируются одним нажатием, что критически важно для устранения остаточной намагниченности и минимизации температурного дрейфа.
- Диагностика: на корпусе расположены светодиодные индикаторы статуса, оповещающие о готовности к работе или возникновении условий перегрузки.
Разъемная конструкция магнитного сердечника (split-core) позволяет подключаться к толстым кабелям и шинам (до 20 мм) без разрыва цепи. Низкий уровень собственных шумов и высокая помехозащищенность гарантируют чистоту сигнала даже в условиях сильных электромагнитных полей от мощных инверторов.
Применение Tektronix TCP0150
- Проектирование и отладка мощных импульсных источников питания.
- Анализ переходных процессов в силовых полупроводниках (MOSFET, IGBT).
- Диагностика систем электропривода и тягового оборудования.
- Разработка инверторов, конвертеров и электронных балластов.
- Энергоаудит транспортных и промышленных систем.
Пробник запитывается напрямую от осциллографа через интерфейс TekVPI, что избавляет от необходимости использования внешних блоков питания. Продуманная эргономика и интеграция с пользовательским интерфейсом осциллографа делают его идеальным инструментом для экспертной оценки качества электроэнергии.
Технические характеристики Tektronix TCP0150
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | от DC до >20 МГц |
| Максимальный ток |
до 150 А (непрерывный, RMS); до 500 А (пиковый импульсный) |
| Переключаемые диапазоны | 25 А и 150 А |
| Чувствительность | от 5 мА (на пределе 5 мА/дел) |
| Погрешность (DC) | ±3% (типовая погрешность усиления <1%) |
| Время нарастания фронта | ≤ 17,5 нс |
| Диаметр захвата (окно датчика) | 20 мм (0,8 дюйма) |
| Максимальное напряжение голого проводника | 600 В (CAT I, II); 300 В (CAT III) |
