ВЧ-пробник Tektronix TCP0030A: измерение AC/DC до 30 А в полосе 120 МГц. Интерфейс TekVPI для автонастройки, высокая точность от 1 мА и разъемный сердечник. Идеален для глубокой отладки силовой электроники и скоростных схем.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

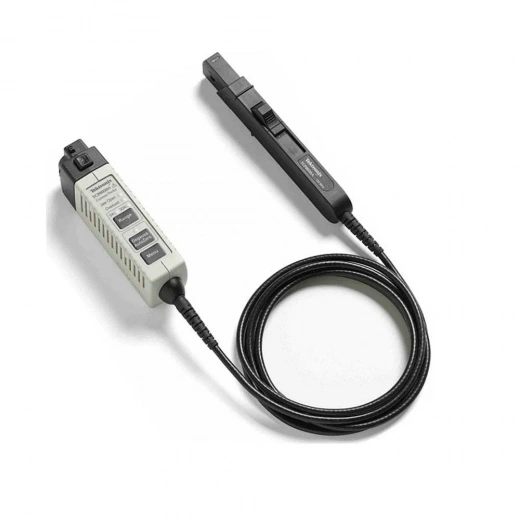

Tektronix TCP0030A: Прецизионный 120-мегагерцовый датчик тока с интерфейсом TekVPI для экспертного анализа переходных процессов
Tektronix TCP0030A — это прецизионный бесконтактный датчик тока, сочетающий технологии трансформатора и датчика Холла. Прибор разработан для прямой интеграции с осциллографами через интерфейс TekVPI™, обеспечивая исключительную точность при анализе высокочастотных переходных процессов и малых токов в современных силовых системах.
Преимущества Tektronix TCP0030A
Благодаря интерфейсу TekVPI™, пробник поддерживает полнофункциональную двустороннюю связь с осциллографом. Это позволяет управлять параметрами устройства как через физические кнопки на корпусе, так и дистанционно через экранное меню или программные интерфейсы USB/GPIB.
Для обеспечения максимальной достоверности измерений реализованы:
- Автоматическое масштабирование: данные передаются непосредственно на экран осциллографа в амперах, исключая необходимость ручного пересчета коэффициентов.
- Обслуживание сигнала: встроенные функции размагничивания (Degauss) и автоматической установки нуля (AutoZero) активируются одним нажатием, минимизируя влияние остаточной намагниченности и температурного дрейфа.
- Светодиодная индикация: на корпусе расположены индикаторы статуса и диагностики, оповещающие о готовности к работе или возникновении ошибок.
Разъемная конструкция магнитного сердечника (split-core) позволяет подключаться к проводнику без разрыва цепи. Малый форм-фактор головки идеален для работы в условиях плотного монтажа, а низкая вносимая индуктивность гарантирует минимальное влияние на исследуемое устройство (DUT).
Применение Tektronix TCP0030A
Технический потенциал устройства делает его эталонным инструментом для следующих задач:
- Анализ быстродействующих импульсных источников питания и инверторов.
- Характеризация силовых полупроводниковых компонентов (MOSFET, IGBT).
- Разработка электронных балластов и систем управления освещением.
- Диагностика систем электропривода и потребительской электроники.
- Измерение малых токов утечки и переходных процессов в цифровых цепях.
Пробник запитывается напрямую от интерфейса TekVPI, не требуя внешних блоков питания. Высокая линейность и низкий уровень собственных шумов позволяют использовать прибор как в исследовательских лабораториях, так и при сертификационных испытаниях оборудования на электромагнитную совместимость.
Технические характеристики Tektronix TCP0030A
| Наименование характеристики | Описание |
|---|---|
| Полоса пропускания | от DC до >120 МГц |
| Максимальный ток |
30 А (непрерывный, RMS) 50 А (пиковый импульсный) |
| Переключаемые диапазоны | 5 А и 30 А |
| Чувствительность | от 1 мА (на пределе 5 А) |
| Погрешность (DC) | ±3% (типовая погрешность усиления <1%) |
| Время нарастания фронта | ≤ 2,92 нс |
| Диаметр захвата (окно датчика) | 5 мм (0,2 дюйма) |
| Вносимая задержка (Prop delay) | 14,5 нс (типовая) |
