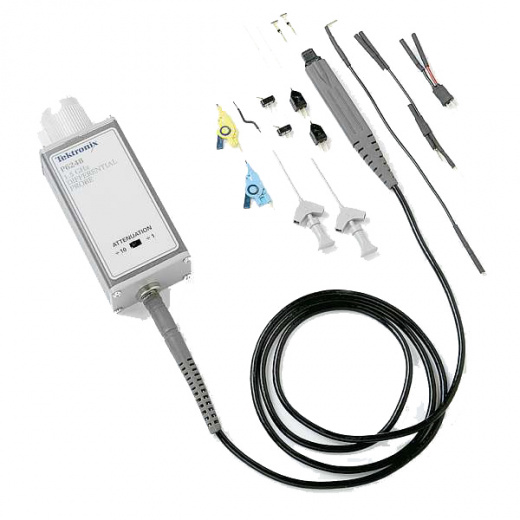

Дифференциальный пробник Tektronix P6247: полоса 1,0 ГГц, емкость <1 пФ и переключаемое ослабление 1X/10X. Интерфейс TekProbe и высокий CMRR обеспечивают достоверный анализ скоростных шин данных и интегральных схем.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Tektronix P6247: Высокочастотный 1-гигагерцовый дифференциальный пробник для экспертной отладки цифровых интерфейсов
Tektronix P6247 — это высокопроизводительный дифференциальный активный пробник, разработанный для проведения точных измерений во временной и частотной областях. Модель оптимизирована для работы с высокоскоростными сигналами, характерными для проектирования дисковых накопителей, цифровых интегральных схем (RAMBUS) и современных коммуникационных интерфейсов. Благодаря компактной геометрии головки и специализированным аксессуарам, пробник обеспечивает удобный доступ к компонентам поверхностного монтажа при сохранении высокого коэффициента подавления синфазного сигнала (CMRR).
Пробник P6247 оснащен встроенными кнопками управления для выбора коэффициента усиления и выполнения процедуры обнуления (DC Offset). В комплект поставки входит широкий набор аксессуаров для подключения к стандартным квадратным контактам и SMD-компонентам, что позволяет проводить измерения без пайки в большинстве случаев. Модель также обладает повышенной устойчивостью к электростатическим разрядам (ESD) в соответствии со стандартом IEC 801-2.
Ключевые особенности Tektronix P6247
- Широкая полоса пропускания: гарантированный показатель 1,0 ГГц позволяет анализировать быстрые переходные процессы и высокочастотные гармоники.
- Минимальная нагрузка на цепь: входная дифференциальная емкость менее 1 пФ минимизирует искажения сигнала, вносимые измерительной системой.
- Высокая помехоустойчивость: отличные характеристики CMRR в широком диапазоне частот обеспечивают достоверность измерений в условиях электромагнитных помех.
- Универсальность интерфейса: полная совместимость с системой TekProbe® обеспечивает автоматическое питание пробника и корректное масштабирование данных на осциллографе. При использовании адаптеров 1103 возможна работа с анализаторами спектра и сетевыми анализаторами.
Области применения Tektronix P6247
- Проектирование и отладка цифровых систем (RAMBUS, DDR).
- Тестирование коммуникационных протоколов (Gigabit Ethernet, IEEE-1394 Firewire, Fibre Channel).
- Разработка устройств хранения данных.
- Анализ дифференциальных сигналов в высокоскоростных аналоговых трактах.
Технические характеристики Tektronix P6247
