Высоковольтный дифференциальный пробник R&S RT-ZHD07 предназначен для безопасных измерений до 750 В. Полоса 200 МГц и коэффициент 25:1/250:1 позволяют анализировать переходные процессы в силовых цепях с высокой точностью и изоляцией.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

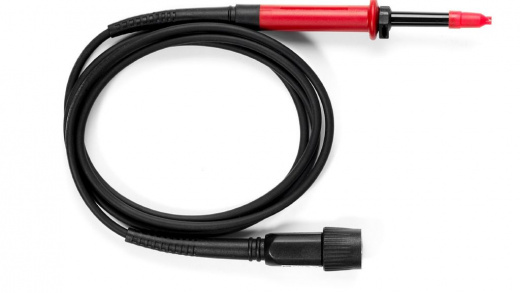

R&S RT-ZHD07 Высоковольтный пробник для осциллографов
Высоковольтный дифференциальный пробник R&S RT-ZHD07 предназначен для точных и безопасных измерений сигналов до 750 В в силовых электронных устройствах. Он сочетает широкую полосу пропускания 200 МГц с высоким коэффициентом ослабления, что позволяет исследовать быстрые переходные процессы в цепях с высоким напряжением. Благодаря дифференциальной архитектуре и усиленной изоляции, пробник обеспечивает точные замеры между двумя точками цепи, не имеющими общего заземления, что критически важно при анализе выходных каскадов импульсных источников питания, инверторов и контроллеров двигателей.
Модель отличается низким уровнем собственного шума и высокой перегрузочной способностью, гарантируя стабильную работу в условиях сильных электромагнитных помех. Компактная и эргономичная конструкция с защитным кожухом обеспечивает безопасность оператора при работе с опасными напряжениями. Пробник автоматически распознается совместимыми осциллографами Rohde & Schwarz, что упрощает настройку и минимизирует ошибки. Он является надежным инструментом для инженеров, занимающихся разработкой, тестированием и ремонтом силового оборудования в промышленной автоматизации, энергетике и автомобильной электронике.
Технические характеристики R&S RT-ZHD07
| Параметр | Значение |
|---|---|
| Тип | Активный, дифференциальный |
| Максимальное входное напряжение | 750 В, 300 В CAT III |
| Полоса пропускания | 200 МГц |
| Коэффициент ослабления | 25:1/250:1 |
| Входное сопротивление | 5 МОм |
| Входная емкость | 2,5 пФ |
| Время нарастания | < 2 нс |
Доступные опции R&S RT-ZHD07
| Опция и номер заказа | Описание |
|---|---|
|
R&S®RTO-Z5 1317.7031.02 |
Чехол для пробников для осциллографов R&S®RTO2000 и R&S®RTE1000 |
|
R&S®RT-ZA19 1335.7875.02 |
Кейс для аксессуаров пробников и мелких деталей для всех осциллографов Rohde and Schwarz |
|
R&S®RT-ZA24 1800.2707.00 |

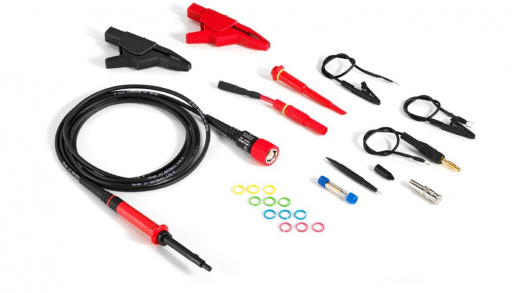

Комплект аксессуаров для пробников R&S®RT-ZHD и мультиметра R&S®Scope Rider. Содержит 2 безопасных крокодильных зажима, 2 зажима-крокодила, 2 тестовых зажима, 2 клеммы-лопатки, 2 провода длиной 17 см, 2 провода длиной 100 см |
|
R&S®RT-ZA40 1338.0742.02 |
Комплект аксессуаров для наконечников пробников. Содержит заземляющий провод, выдвижной крюк, инструмент для регулировки, защитный колпачок, набор маркировочных бирок, изолирующий колпачок для ИС, 4 наконечника пробника (2 фиксированных, 2 пружинных), зажим заземления, BNC-адаптер. Совместим с R&S®RT-ZP03, RT-ZP05S, HZO10 и RT-ZH03 |
|
R&S®ZHD-B30 1800.2159.02 |
Кабель 3,0 м для моделей R&S®RT-ZHD15/60 |
|
R&S®ZHD-B45 1800.2165.02 |
Кабель 4,5 м для моделей R&S®RT-ZHD15/60 |
|
R&S®ZHD-B15 1800.2142.02 |
Кабель 1,5 м для моделей R&S®RT-ZHD |
