Активный дифференциальный пробник R&S RT-ZD20 с полосой 1,5 ГГц. Идеален для анализа высокоскоростных цифровых и ВЧ-сигналов. Обеспечивает высокое подавление помех, точные измерения DC и автоматическое управление с осциллографа.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

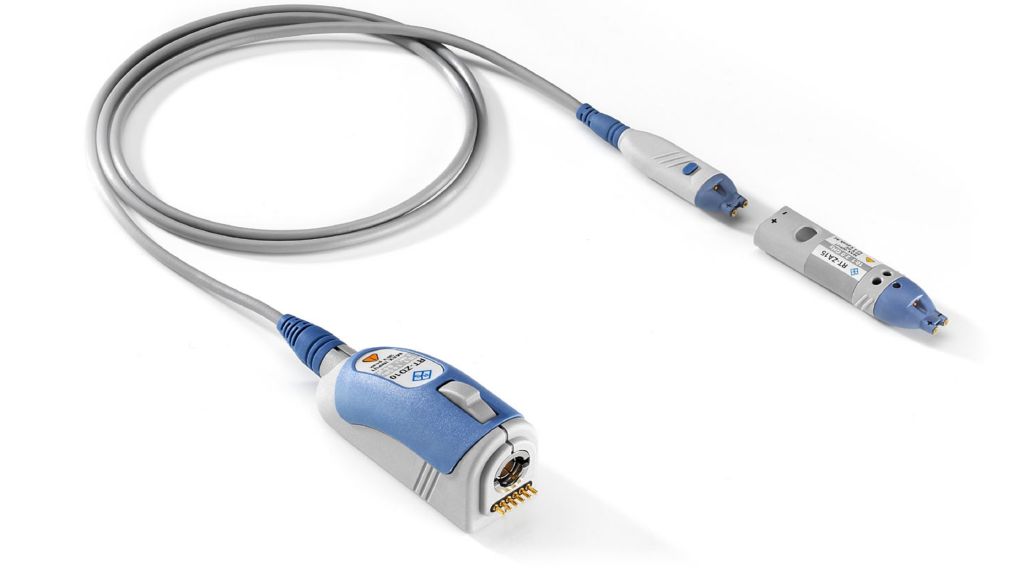

Пробник R&S RT-ZD20: Расширенная полоса для анализа высокоскоростных сигналов
Модель R&S RT-ZD20 представляет собой высокопроизводительный активный дифференциальный пробник с расширенной до 1,5 ГГц полосой пропускания. Это решение предназначено для инженеров, работающих с высокоскоростными цифровыми интерфейсами и радиочастотными компонентами, где важна точность измерений в широком частотном диапазоне. Пробник демонстрирует превосходное подавление синфазных помех (CMRR), что позволяет четко выделять полезный дифференциальный сигнал в условиях высокого уровня электромагнитных помех.
Пробник поддерживает все преимущества фирменного интерфейса Rohde & Schwarz для пробников, обеспечивая автоматическое распознавание, масштабирование и питание от осциллографа. Функция ProbeMeter предоставляет инженеру точный инструмент для измерения постоянного и переменного напряжения непосредственно в точке подключения. Эргономичный дизайн и продуманная система аксессуаров, включая микро- и мини-зажимы, делают работу с пробником удобной даже в труднодоступных точках монтажа.
Технические характеристики R&S RT-ZD20
| Характеристика | Значение |
|---|---|
| Полоса пропускания | 1,5 ГГц |
| Максимальное напряжение | Между сигнальными разъёмами: ±5 В (±5 В компенсации смещения), между каждым сигнальным разъёмом и землёй: ±8 В (±22 В компенсации смещения) |
| Коэффициент ослабления | 10:1 |
| Входное сопротивление | 1 МОм |
| Входная емкость | 0,6 пФ |
| Время нарастания | < 250 пс |
| Длина кабеля | 1,3 м |
| Дополнение | ProbeMeter и микрокнопка для управления прибором, интерфейс для подключения датчиков Rohde & Schwarz |
Доступные опции R&S RT-ZD20
| Опция и номер заказа | Описание |
|---|---|
| R&S®RT-ZA4 (1416.0428.02) | Мини-зажимы. 10 зажимов |
| R&S®RT-ZA5 (1416.0434.02) | Микро-зажимы. 4 зажима |
| R&S®RT-ZA6 (1416.0440.02) | Набор проводов (5 x 6 см/2.4", 5 x 15 см/5.9") |
| R&S®RT-ZA7 (1417.0609.02) | Набор контактов для R&S®RT-ZD10/20/30. 20 сигнальных контактов для пайки, 10 сигнальных контактов с переменным шагом, 2 адаптера для браузера, 2 адаптера для квадратных контактов |
| R&S®RT-ZA8 (1417.0867.02) | Набор контактов для R&S®RT-ZD40. 100 контактов для пайки, 2 переходника с переменным шагом, 2 жестких переходника, 2 подпружиненных переходника |
| R&S®RT-ZA9 (1417.0909.02) | Адаптер N(m) для пробников R&S®RT-Zx. Для подключения пробников R&S®RT-Zx к анализаторам спектра и цепей с разъемами N(f); разъем USB для питания и связи |
| R&S®RT-ZA15 (1410.4744.02) | Внешний аттенюатор. 10:1, 2.0 ГГц, 1.3 пФ, 60 В постоянного тока, 42 В переменного тока (пиковое) для пробников R&S®RT-ZD20/30. Входит в комплект R&S®RT-ZD10 |
| R&S®RTO-Z5 (1317.7031.02) | Чехол для пробников осциллографов R&S®RTO2000 и R&S®RTE1000 |
| R&S®RT-ZA19 (1335.7875.02) | Кейс для аксессуаров пробников и мелких деталей для всех осциллографов Rohde and Schwarz |
