USB-осциллограф P9243A (1 ГГц, 2 канала) с технологией MegaZoom IV. Скорость 1 000 000 осц/сек и глубина памяти 4 млн точек (4 Mpts) обеспечивают детальный захват аномалий. P9243A — лабораторная мощь «6 в 1» в ультракомпактном исполнении.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

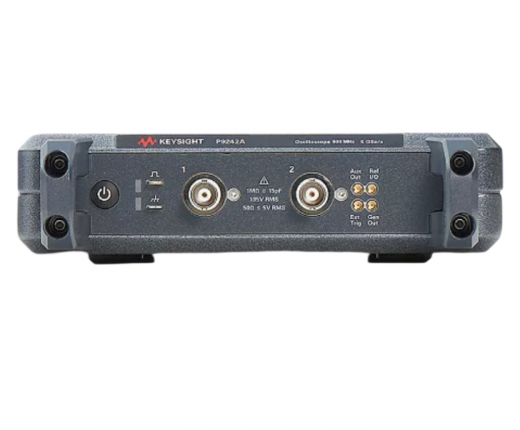

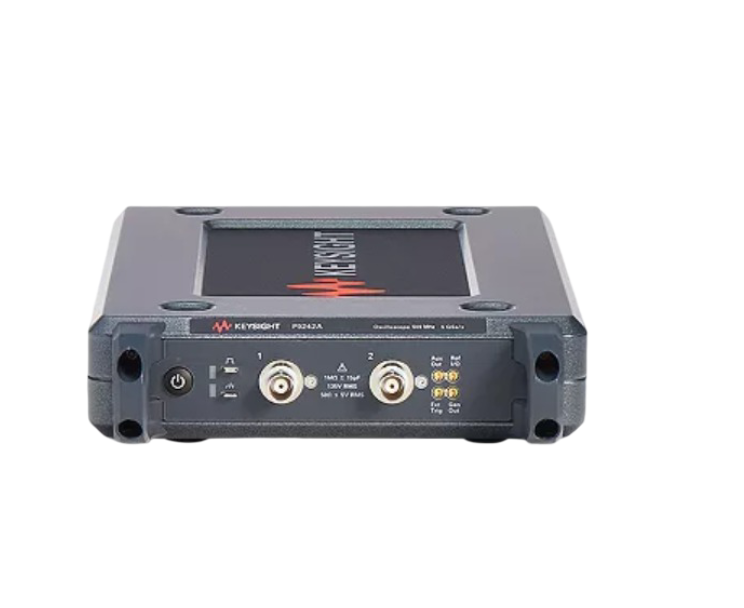

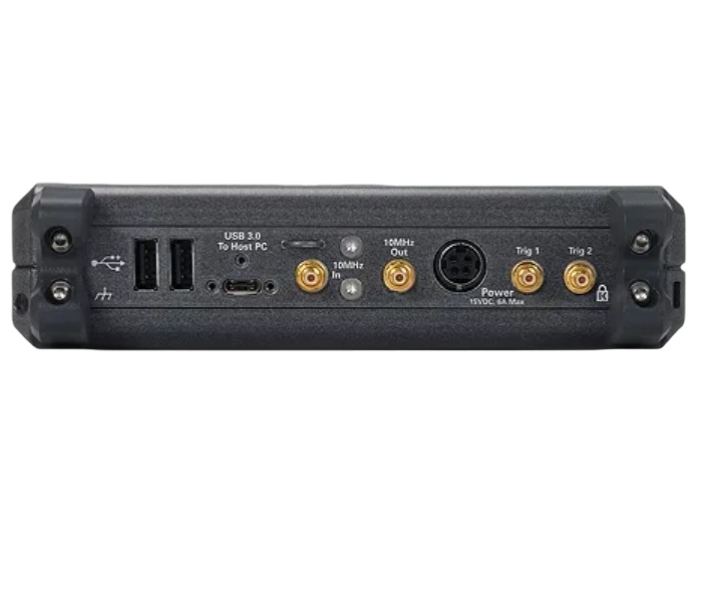

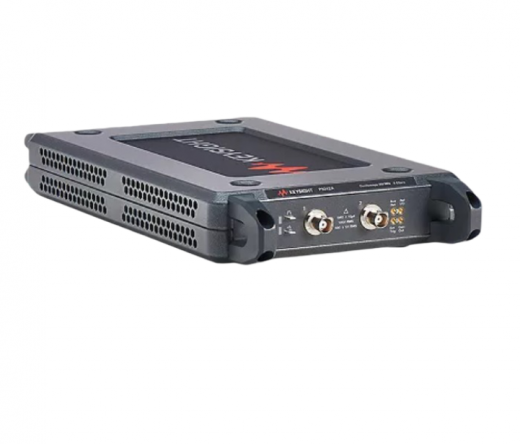

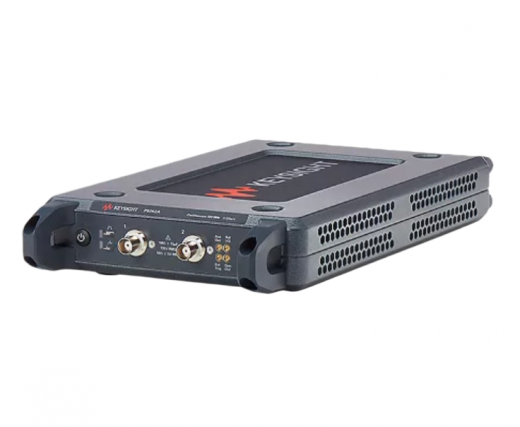

Keysight P9243A: Флагманский USB-осциллограф 1 ГГц для прецизионного анализа
USB-осциллограф Keysight P9243A является флагманской моделью в линейке Streamline, сочетающей компактность USB-интерфейса и производительность лабораторных приборов архитектуры InfiniiVision. Прибор P9243A обладает полосой пропускания 1 ГГц (гигагерц), что позволяет проводить прецизионный анализ высокоскоростных цифровых сигналов и сложных модулированных колебаний.
Технические характеристики Keysight P9243A
В основе P9243A лежит специализированная интегральная схема (ASIC) MegaZoom IV, которая обеспечивает скорость обновления до 1 000 000 осциллограмм в секунду. Данная характеристика P9243A позволяет визуализировать редкие аномалии, которые пропускают другие осциллографы. Максимальная частота дискретизации P9243A составляет 5 ГГц (гигагерц) на один канал или 2,5 ГГц на канал при работе двух входов одновременно.
Важнейшим параметром P9243A является глубина памяти, которая составляет 4 000 000 точек (4 Mpts). Этого объема достаточно для захвата длинных последовательностей данных при сохранении высокой детализации. Передача информации от P9243A на управляющий компьютер осуществляется через интерфейс USB 3.0 (Universal Serial Bus). Прибор P9243A оснащен функциями математического анализа, включая быстрое преобразование Фурье (БПФ), и поддерживает 31 автоматическое измерение.
Преимущества Keysight P9243A
- Аппаратный зонный триггер: P9243A поддерживает функцию Zone Touch Trigger, позволяющую изолировать события путем графического выделения области на экране.
- Решение 6-в-1: P9243A объединяет в себе цифровой осциллограф, анализатор протоколов, генератор сигналов произвольной формы WaveGen (20 МГц), цифровой вольтметр, восьмиразрядный частотомер и анализатор частотных характеристик.
- Сегментированная память: P9243A позволяет эффективно разделять доступные 4 млн точек памяти на 1000 сегментов для захвата последовательных импульсов, исключая время простоя.
- Анализ частотного отклика: P9243A автоматически строит диаграммы Боде, что необходимо для оценки стабильности систем управления и источников питания.
- Аппаратное декодирование: P9243A выполняет анализ последовательных шин (I2C, UART, CAN, LIN, MIL-STD 1553, ARINC 429) без снижения скорости работы системы.
Комплектация Keysight P9243A
Стандартный комплект поставки P9243A включает:
- USB-осциллограф P9243A;
- два пассивных пробника N2843A (полоса 500 МГц, 10:1);
- внешний блок питания;
- интерфейсный кабель USB 3.0;
- сертификат калибровки.
Примечание: для реализации полной полосы пропускания 1 ГГц рекомендуется использование активных пробников.
Применение Keysight P9243A
Благодаря полосе 1 ГГц, P9243A востребован при проектировании высокоскоростных встраиваемых систем, анализе целостности сигналов и отладке интерфейсов передачи данных. Компактные габариты делают его незаменимым при интеграции в автоматизированные тестовые системы (ATE). P9243A идеально подходит для аэрокосмической, оборонной и автомобильной промышленности, где требуется высокая точность измерений в условиях ограниченного пространства или в мобильных лабораториях. Использование P9243A гарантирует достоверность данных и высокую повторяемость результатов измерений.
Техническая спецификация Keysight P9243A
